BENUTZERHANDBUCH
MONTAGE
VERSO UNIVERSALSTÄNDER
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
VERSO UNIVERSALSTÄNDER

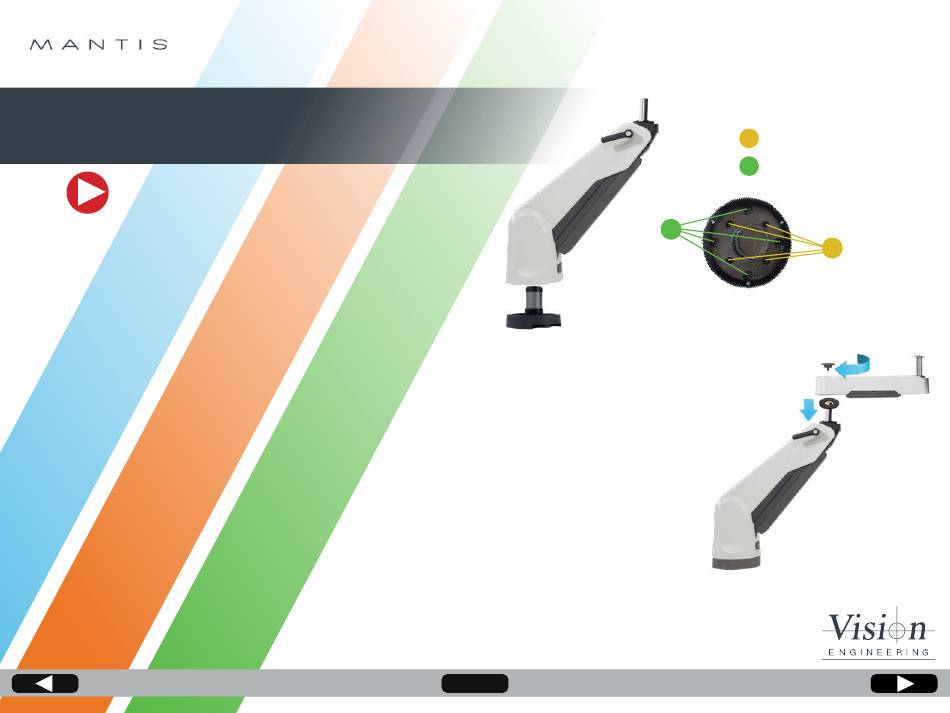

Der VERSO Universalständer kann entweder mit der Tischklemme oder durch
direktes Anschrauben an eine ausreichend stabile Arbeitsfläche
befestigt werden.
Wenn Sie die Tischklemme verwenden, verbinden Sie diese mit
den 4 mitgelieferten Inbusschrauben mit der Universalhalterung.
Wenn Sie direkt auf der Arbeitsfläche montieren,
schrauben Sie z.B. 4 x M5-Schrauben und Muttern (nicht im
Lieferumfang enthalten) durch die äußeren 4 Bohrungen der
Universalhalterung.
Wenn die Universalhalterung an der Arbeitsfläche befestigt
ist, stecken Sie den Verso-Universalständer vorsichtig auf die
Universalhalterung, bis dieser bündig und ohne Zwischenraum
aufliegt.
Bei richtiger Positionierung sollte sich der VERSO-
Universalständer leicht drehen lassen.
VERSO VERLÄNGERUNGSARM
(OPTIONAL)
Legen Sie die Unterlegscheibe auf den Stift und senken Sie dann den
Verlängerungsarm auf den Befestigungsstift am Ende des VERSO Universalständers.
Sichern Sie den Verlängerungsarm mit der mitgelieferten Schraube.
INHALT
18
Montageoptionen für die VERSO Universalhalterung
B
Tischklemme
D
Direktmontage
D
B
