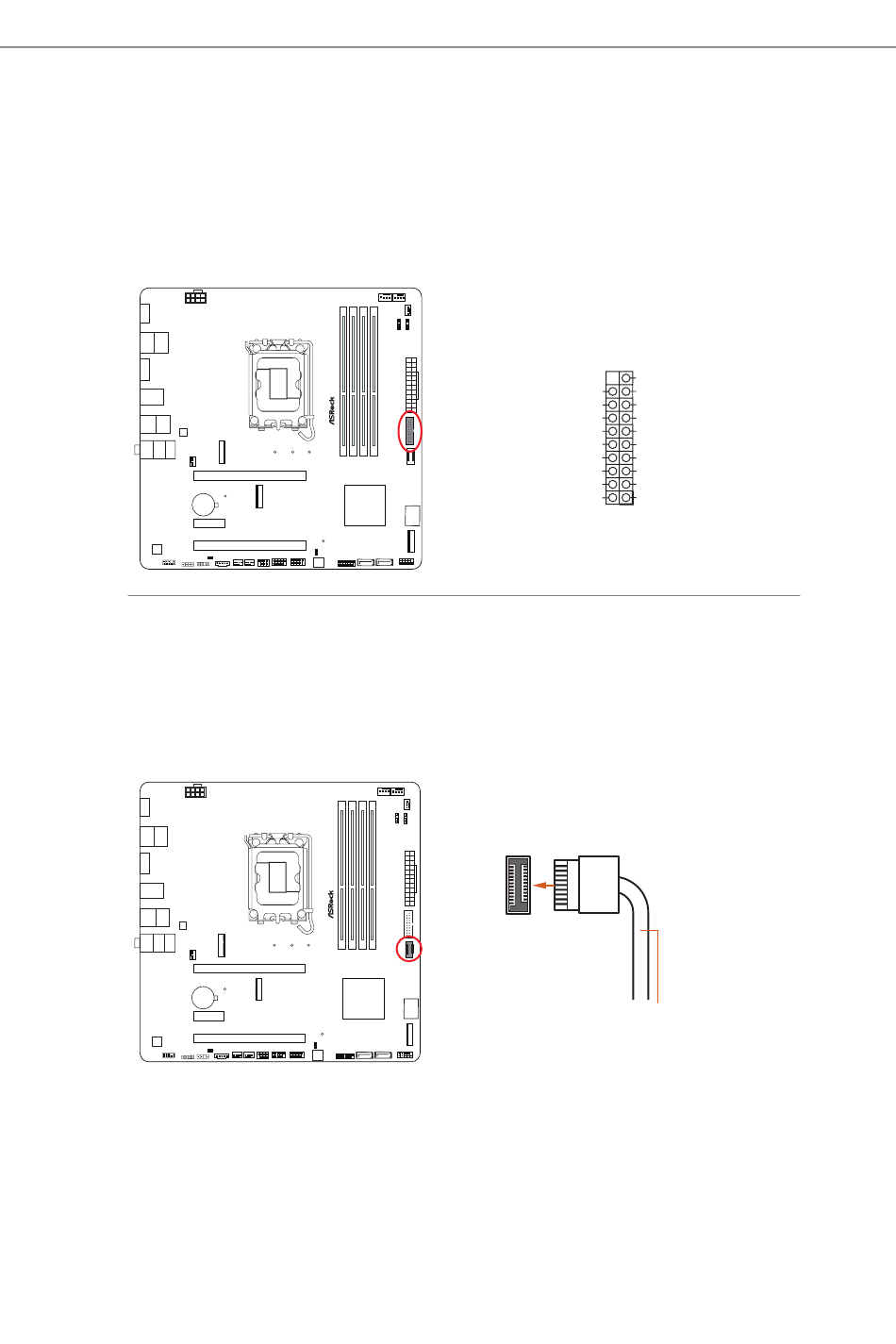

USB 3.2 Gen1-Stiftleiste
(19-polig USB32_5_6) (siehe Seite 6, 7, Nr. 10)
Es gibt eine USB-3.2 Gen1-Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-
Stiftleiste kann zwei Ports unterstützen.
Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende
(20-polig USB32_TC2) (siehe Seite 6, 7, Nr. 11)
Es gibt eine Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende an diesem Motherboard.
Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen1-Moduls für zusätzliche USB-3.2
Gen1-Ports.
38
USB32_5_6
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
USB32_TC2
USB-Type-C-Kabel
