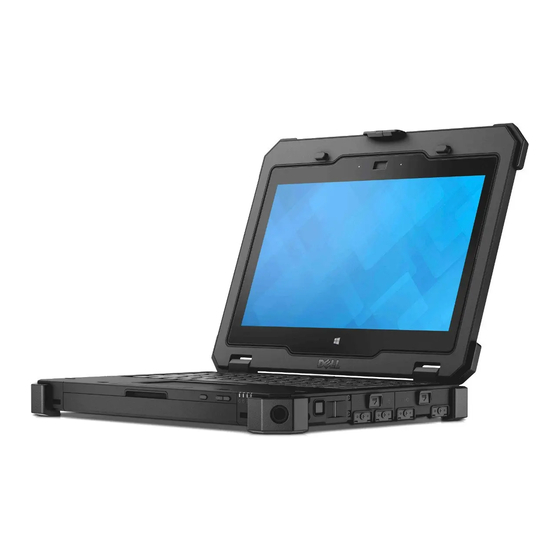

- Seite 1 Dell Latitude 12 Rugged Extreme (7204) Handbuch zum Einstieg Vorschriftenmodell: P18T Vorschriftentyp: P18T001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™ und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Informationen und Ressourcen............... 5 2 Systemübersicht..................7 3 Setup-Kurzanleitung.................. 9 4 Entfernen und Einbauen von Komponenten........13 ................13 Öffnen der Verriegelungsabdeckungen ..............13 Schließen der Verriegelungsabdeckungen ....................... 14 Entfernen des Akkus ......................14 Einsetzen des Akkus ................15 Entfernen des Festplattenlaufwerks ................15 Einsetzen des Festplattenlaufwerks 5 Arbeiten am Computer................ - Seite 4 7 Technische Daten..................27 ............32 Information para NOM (únicamente para México) 8 Kontaktaufnahme mit Dell...............35...
-
Seite 5: Informationen Und Ressourcen
Informationen und Ressourcen Weitere Informationen zu folgenden Themen finden Sie in den Dokumenten mit Sicherheitshinweisen und Betriebsbestimmungen im Lieferumfang Ihres Computers sowie auf der Homepage zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance: • Bestmögliche Einhaltung der Sicherheitsbestimmungen • Kontrollzertifikat •... -
Seite 7: Systemübersicht
Systemübersicht... - Seite 8 WARNUNG: Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren, schieben Sie keine Gegenstände hinein und halten Sie die Lüftungsschlitze staubfrei. Bewahren Sie den Dell-Computer im eingeschalteten Zustand nicht in Bereichen mit mangelnder Luftzirkulation auf, etwa in einem Aktenkoffer. Ohne Luftzirkulation kann der Computer Schaden nehmen oder sogar ein Brand entstehen.
-
Seite 9: Setup-Kurzanleitung
WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen und bewährten Praktiken finden Sie unter www.dell.com/ regulatory_compliance WARNUNG: Der Netzadapter funktioniert mit allen Steckdosen weltweit. Die Stecker oder Steckdosenleisten können jedoch unterschiedlich sein. - Seite 10 ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie sie nicht bestellt haben. Schließen Sie den Netzadapter an den Netzadapteranschluss des Computers und an die Steckdose an. Abbildung 1. Netzadapter Schließen Sie das Netzwerkkabel an (optional). Abbildung 2. Netzwerkanschluss Schließen Sie USB-Geräte an, zum Beispiel eine Maus oder Tastatur (optional).
- Seite 11 Schließen Sie IEEE 1394-Geräte an, zum Beispiel ein kompatibles externes Festplattenlaufwerk (optional). Abbildung 4. 1394-Anschluss Öffnen Sie den integrierten Bildschirm und drücken Sie den Betriebsschalter, um den Computer einzuschalten. Abbildung 5. Betriebsschalter ANMERKUNG: Es wird empfohlen, den Computer mindestens einmal einzuschalten und herunterzufahren, bevor Sie Karten installieren oder den Computer mit einem Docking-Gerät oder einem anderen externen Gerät wie einem Drucker verbinden.
-
Seite 13: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Öffnen der Verriegelungsabdeckungen Es gibt sechs Verriegelungsabdeckungen. Drei auf der Rückseite und zwei auf der rechten Seite. Eine zusätzliche Verriegelungsabdeckung finden Sie außerdem auf der linken Seite des Computers. -
Seite 14: Entfernen Des Akkus
WARNUNG: Bei Verwendung ungeeigneter Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen Akku von Dell. Der Akku wurde für den Einsatz in dem Dell-Computer konzipiert. Setzen Sie keine Akkus von anderen Computern in Ihren Computer ein. -
Seite 15: Entfernen Des Festplattenlaufwerks
Entfernen des Festplattenlaufwerks Um die Verriegelungsklappe des Festplattenlaufwerks zu öffnen, drücken Sie die Verriegelungstaste auf der linken Seite (sofern gesperrt). Öffnen Sie die Verriegelungsklappe des Festplattenlaufwerks, indem Sie die Verriegelung nach unten drücken. Ziehen Sie das Festplattenlaufwerk an der Zuglasche heraus und entfernen Sie es aus dem Computer. -
Seite 17: Arbeiten Am Computer
Arbeiten am Computer Dieser Abschnitt enthält Informationen über die Tastatur mit Hintergrundbeleuchtung, den Stealth-Modus, die Funktionstasten und dazu, wie Sie Ihren Computer auf Notebook- und Tablet-Modus umstellen. Verwenden der Tastatur mit Hintergrundbeleuchtung Die robuste Latitude-Serie ist mit einer Tastatur mit Hintergrundbeleuchtung ausgestattet, die individuell angepasst werden kann. -
Seite 18: Ein-/Ausschalten Der Tastaturbeleuchtung Oder Einstellen Der Helligkeit
Ein-/Ausschalten der Tastaturbeleuchtung oder Einstellen der Helligkeit Drücken Sie die Tastenkombination <Fn> + <F10> , um den Tastaturbeleuchtungswechsel zu starten. ANMERKUNG: Die <Fn>-Taste nicht erforderlich, wenn Sie die Funktionstaste <Fn>-Lock aktiviert ist. ANMERKUNG: Bei der ersten Verwendung der oben genannten Tastenkombination wird die Hintergrundbeleuchtung mit der niedrigsten Einstellung eingeschaltet. -
Seite 19: Anpassen Der Tastatur Mit Hintergrundbeleuchtung Im System-Setup (Bios)
Anpassen der Tastatur mit Hintergrundbeleuchtung im System- Setup (BIOS) Schalten Sie den Computer ab. Schalten Sie den Computer ein und tippen Sie bei der Anzeige des Dell-Logos mehrmals auf die <F2>-Taste, um das System-Setup-Menü aufzurufen. Erweitern Sie die Anzeige und öffnen Sie das Menü Systemkonfiguration. -
Seite 20: Aktivieren Der Funktion (Fn)-Lock
Abbildung 6. Beschriftungen der <Fn>-Taste <Fn>-Sperrtaste Betroffene <Fn>-Tasten <Fn>-Taste ANMERKUNG: Die <Fn>-Sperre betrifft nur die oben angegebenen Tasten. Für die sekundären Funktionen muss die <Fn>-Taste nicht gedrückt werden, wenn die Aktivierung erfolgt ist. Aktivieren der Funktion (Fn)-Lock Drücken Sie die Tastenkombination <Fn>+<Esc> ANMERKUNG: Andere sekundären Funktionen der Tasten unterhalb der oberen Zeile sind nicht betroffen. -
Seite 21: Stealth-Modus Ein-/Ausschalten
Deaktivieren des Stealth-Modus im System-Setup (BIOS) Schalten Sie den Computer ab. Schalten Sie den Computer ein und tippen Sie bei der Anzeige des Dell-Logos mehrmals auf die <F2>-Taste, um das System-Setup-Menü aufzurufen. Erweitern Sie die Anzeige und öffnen Sie das Menü Systemkonfiguration. -
Seite 22: Aktivieren Und Deaktivieren Der Wireless-Funktion (Wi-Fi)
Aktivieren und Deaktivieren der Wireless- Funktion (Wi-Fi) Drücken Sie die Tastenkombination <Fn> + <Drucken>, um Wireless-Networking zu aktivieren. Drücken Sie die Tastenkombination <Fn> + <Drucken> erneut, um Wireless- Networking zu deaktivieren. Wechseln zwischen Notebook- und Tablet-Modi Um den Computer zu trennen, drücken Sie auf die Bildschirmverriegelung. Öffnen Sie die Anzeigenabdeckung, indem Sie sie nach oben heben. - Seite 23 So wechseln Sie in den Tablet-Modus: a. Drücken Sie den Bildschirm vorsichtig in die angezeigte Richtung, um die Anzeige vom Bildschirmrahmen zu trennen. b. Drehen Sie die Anzeige um 180 Grad, bis sie wieder an ihrem Platz einrastet. Schließen Sie die Anzeigenabdeckung. Der Computer kann jetzt im Tablet-Modus verwendet werden.
-
Seite 25: Quick Disconnect (Qd)-Anschluss
Quick Disconnect (QD)-Anschluss Die robusten Latitude Produkte sind mit Aufnahmen für QD-Anschlüsse (Quick Disconnect) an den Ecken ausgestattet. Diese Anschlüsse ermöglichen den Anschluss von optionalem Zubehör, wie Schultergurte. Installieren eines QD-Anschlusses Richten Sie den QD-Anschluss mit der Aufnahme an der Ecke des Computers aus. Stecken Sie den Anschluss in die Aufnahme und halten Sie die Taste dabei gedrückt. -
Seite 27: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Tabelle 1. System Information Funktion Technische Daten DRAM-Busbreite 64 Bit Flash-EPROM SPI 32 MBit PCIe 2.0-Bus 100 MHz Tabelle 2. Prozessor Funktion Technische Daten Typen Intel Core i3/i5/i7-Serien L3-Cache bis zu 4 MB Externe Busfrequenz 1600 MHz... - Seite 28 Tabelle 4. Audio Funktion Technische Daten Vierkanal-High-Definition-Audio Controller Realtek ALC3226 Stereo-Konvertierung 24-Bit (Analog-zu-Digital und Digital-zu-Analog) Schnittstelle: Intern HD Audio Extern Anschluss für Mikrofon/Stereokopfhörer/ externe Lautsprecher Lautsprecher ein Mono-Lautsprecher Interner Verstärker 2 W (Effektivwert) Lautstärkeregler Lauter-/Leiser-Tasten VORSICHT: Eine Anpassung der Lautstärke sowie des Equalizers im Betriebssystem und/oder der Equalizer-Software auf andere Einstellungen als die mittlere Position kann dazu führen, dass die Lautstärke der Kopfhörer erhöht wird, was zu Hörschäden oder zum Verlust des Hörvermögens führen kann.
- Seite 29 Tabelle 7. Anschlüsse und Stecker Funktion Technische Daten Audio ein Mikrofonanschluss, Anschluss für Stereokopfhörer/-lautsprecher Video • ein 15-poliger VGA-Anschluss • Ein 19-poliger HDMI-Anschluss Netzwerkadapter ein RJ-45-Anschluss USB 2.0 4-poliger USB 2.0-konformer Anschluss USB 3.0 4-poliger USB 3.0-konformer Anschluss mit PowerShare Ein 4-poliger USB 3.0-konformer Anschluss (nicht vorhanden bei Konfigurationen mit ExpressCard- oder PCMCIA-Lesegerät)
- Seite 30 Funktion Technische Daten Breite 268,0 mm (10,59 Zoll) Diagonale 29,38 mm (1,15 Zoll) Aktiver Bereich (X/Y) 256,12 mm × 144 mm Maximale Auflösung 1366 x 768 Pixel Betriebswinkel 0° (geschlossen) bis 180° Bildwiederholfrequenz 60 Hz Mindestbetrachtungswinkel: Horizontal +/- 70° Mindestanforderungen für HD Vertikal +/- 70°...
- Seite 31 Tabelle 11. Akku Funktion Technische Daten „Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen Abmessungen: Höhe 16,5 mm (0,65 Zoll) Breite 215 mm (8,46 Zoll) Tiefe 72,6 mm (2,85 Zoll) Gewicht 318 g Spannung 14,8 V Gleichspannung Temperaturbereich: Betrieb • Aufladen: 0 °C bis 60 °C (32 °F bis 140 °F) •...
- Seite 32 Funktion Technische Daten Ausgangsnennspannung 19,5 +/– 1,0 V Gleichstrom Temperaturbereich: Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Nicht in Betrieb –40 °C bis 70 °C (–40 °F bis 158 °F) Tabelle 13. Abmessungen und Gewicht Funktion Technische Daten Höhe 39,4 mm (1,55 Zoll)
- Seite 33 Voltaje de alimentación 100 VAC – 240 VAC Frecuencia 50 Hz – 60 Hz Consumo eléctrico 1.7 A Voltaje de salida 19,50 V de CC Intensidad de salida 3,34 A...
-
Seite 35: Kontaktaufnahme Mit Dell
Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support. Wählen Sie Ihre Supportkategorie.
