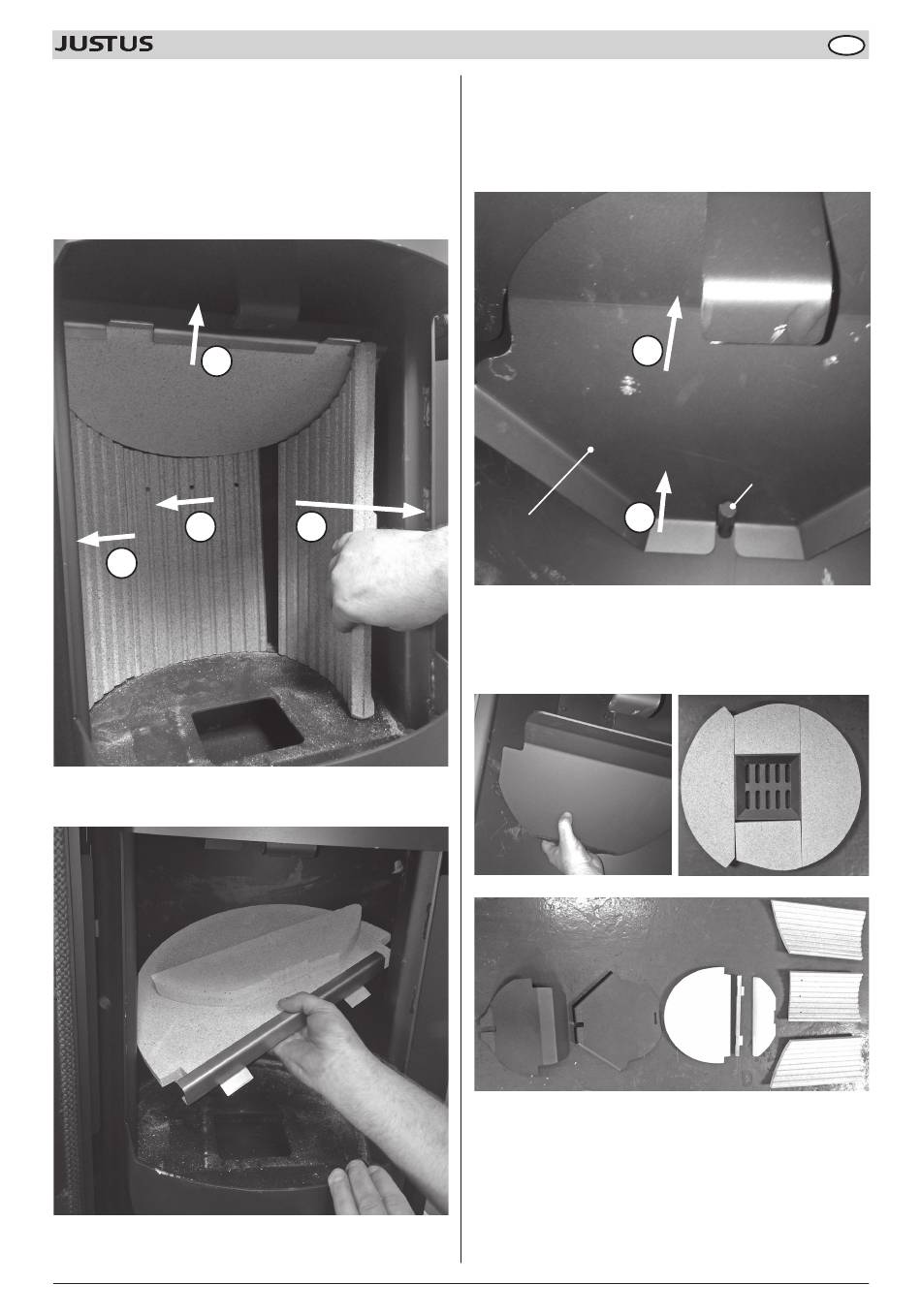

9.5 Démontage de l'habillage du foyer (suite)
► Soulevez ensuite d'environ 30 mm les déflecteurs arrière et
avant ainsi que le support métallique (C).
Poussez maintenant vers la gauche la pierre latérale de
gauche (D) puis la pierre du fond (E).
Après cela, retirez vers l'avant la pierre latérale de droite (F).
C
E
D
► Veuillez maintenant retirer la pierre du fond ainsi que les déflec-
teurs en vermiculite.
Manuel d'installation et d´utilisation
9. Nettoyage, entretien et maintenance
► Un deuxième déflecteur métallique est situé au-dessus
F
► Un troisième déflecteur métallique est situé au-dessus
39
du déflecteur en vermiculite. Veuillez le soulever légèrement
(G) et le tirer vers l'avant (H).
Faites-le ensuite pivoter au-dessus du boulon d'appui pour
le retirer.
H
G
Deuxième déflecteur
métallique
du deuxième déflecteur métallique.
Il est posé à l'arrière sur le deuxième déflecteur métallique.
Faites-le également pivoter pour l'extraire.
F
Boulon d'appui
arrière
JUSTUS Faro 2.0 / Faro Top 2.0
