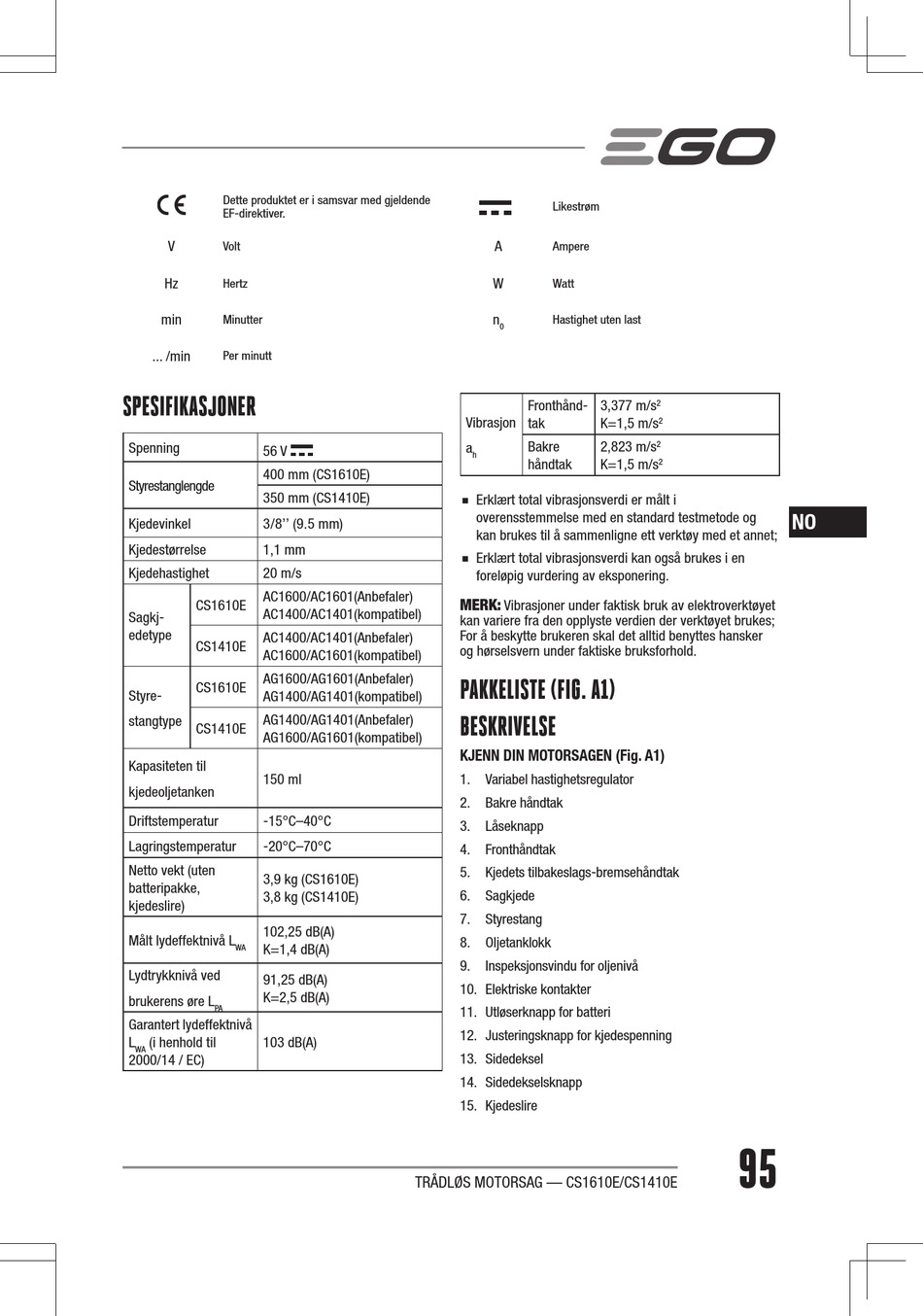

Ego Power+ CS1410E Bedienungsanleitung Seite 95

Dette produktet er i samsvar med gjeldende
EF-direktiver.
V
Volt
Hz
Hertz
min
Minutter
... /min
Per minutt
SPESIFIKASJONER
Spenning
56 V
400 mm (CS1610E)
Styrestanglengde
350 mm (CS1410E)
Kjedevinkel 3/8'' (9.5 mm)
Kjedestørrelse 1,1 mm
Kjedehastighet 20 m/s
AC1600/AC1601(Anbefaler)
CS1610E
AC1400/AC1401(kompatibel)
Sagkj-
edetype
AC1400/AC1401(Anbefaler)
CS1410E
AC1600/AC1601(kompatibel)
AG1600/AG1601(Anbefaler)
CS1610E
Styre-
AG1400/AG1401(kompatibel)
AG1400/AG1401(Anbefaler)
stangtype
CS1410E
AG1600/AG1601(kompatibel)
Kapasiteten til
150 ml
kjedeoljetanken
Driftstemperatur -15°C–40°C
Lagringstemperatur -20°C–70°C
Netto vekt (uten
3,9 kg (CS1610E)
batteripakke,
3,8 kg (CS1410E)
kjedeslire)
102,25 dB(A)
Målt lydeffektnivå L
K=1,4 dB(A)
WA
Lydtrykknivå ved
91,25 dB(A)
K=2,5 dB(A)
brukerens øre L
PA
Garantert lydeffektnivå
L (i henhold til 103 dB(A)
WA
2000/14 / EC)
Likestrøm
A
Ampere
W
Watt
n
Hastighet uten last
0
Fronthånd-
Vibrasjon
tak
Bakre
a
h
håndtak
◾
Erklært total vibrasjonsverdi er målt i
overensstemmelse med en standard testmetode og
kan brukes til å sammenligne ett verktøy med et annet;
◾
Erklært total vibrasjonsverdi kan også brukes i en
foreløpig vurdering av eksponering.
MERK:
Vibrasjoner under faktisk bruk av elektroverktøyet
kan variere fra den opplyste verdien der verktøyet brukes;
For å beskytte brukeren skal det alltid benyttes hansker
og hørselsvern under faktiske bruksforhold.
PAKKELISTE (FIG. A1)
BESKRIVELSE
KJENN DIN MOTORSAGEN (Fig. A1)
1. Variabel hastighetsregulator
2. Bakre håndtak
3. Låseknapp
4. Fronthåndtak
5. Kjedets tilbakeslags-bremsehåndtak
6. Sagkjede
7. Styrestang
8. Oljetanklokk
9. Inspeksjonsvindu for oljenivå
10. Elektriske kontakter
11. Utløserknapp for batteri
12. Justeringsknapp for kjedespenning
13. Sidedeksel
14. Sidedekselsknapp
15. Kjedeslire
TRÅDLØS MOTORSAG — CS1610E/CS1410E
3,377 m/s
2
K=1,5 m/s 2
2,823 m/s
2
K=1,5 m/s
2
95
NO
