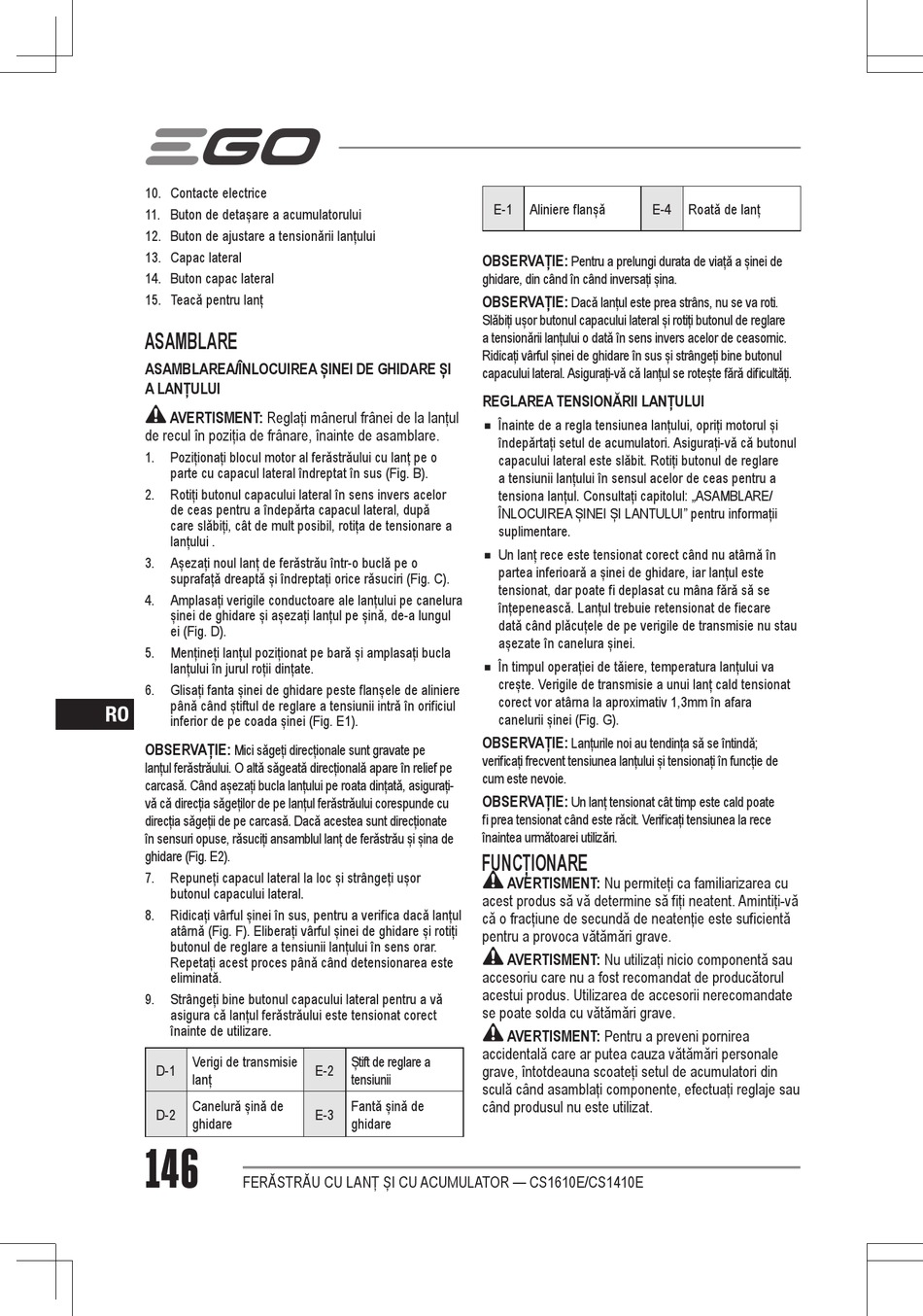

10. Contacte electrice
11. Buton de detașare a acumulatorului
12. Buton de ajustare a tensionării lanțului
13. Capac lateral
14. Buton capac lateral
15. Teacă pentru lanț
ASAMBLARE
ASAMBLAREA/ÎNLOCUIREA ȘINEI DE GHIDARE ȘI
A LANȚULUI
AVERTISMENT: Reglați mânerul frânei de la lanțul
de recul în poziția de frânare, înainte de asamblare.
1. Poziționați blocul motor al ferăstrăului cu lanț pe o
parte cu capacul lateral îndreptat în sus (Fig. B).
2. Rotiți butonul capacului lateral în sens invers acelor
de ceas pentru a îndepărta capacul lateral, după
care slăbiți, cât de mult posibil, rotița de tensionare a
lanțului .
3. Așezați noul lanț de ferăstrău într-o buclă pe o
suprafață dreaptă și îndreptați orice răsuciri (Fig. C).
4. Amplasați verigile conductoare ale lanțului pe canelura
șinei de ghidare și așezați lanțul pe șină, de-a lungul
ei (Fig. D).
5. Mențineți lanțul poziționat pe bară și amplasați bucla
lanțului în jurul roții dințate.
6. Glisați fanta șinei de ghidare peste flanșele de aliniere
până când știftul de reglare a tensiunii intră în orificiul
RO
inferior de pe coada șinei (Fig. E1).
OBSERVAȚIE:
Mici săgeți direcționale sunt gravate pe
lanțul ferăstrăului. O altă săgeată direcțională apare în relief pe
carcasă. Când așezați bucla lanțului pe roata dințată, asigurați-
vă că direcția săgeților de pe lanțul ferăstrăului corespunde cu
direcția săgeții de pe carcasă. Dacă acestea sunt direcționate
în sensuri opuse, răsuciți ansamblul lanț de ferăstrău și șina de
ghidare (Fig. E2).
7. Repuneți capacul lateral la loc și strângeți ușor
butonul capacului lateral.
8. Ridicați vârful șinei în sus, pentru a verifica dacă lanțul
atârnă (Fig. F). Eliberați vârful șinei de ghidare și rotiți
butonul de reglare a tensiunii lanțului în sens orar.
Repetați acest proces până când detensionarea este
eliminată.
9. Strângeți bine butonul capacului lateral pentru a vă
asigura că lanțul ferăstrăului este tensionat corect
înainte de utilizare.
Verigi de transmisie
D-1
lanț
Canelură șină de
D-2
ghidare
146
FERĂSTRĂU CU LANȚ ȘI CU ACUMULATOR — CS1610E/CS1410E
OBSERVAȚIE:
ghidare, din când în când inversați șina.
OBSERVAȚIE:
Slăbiți ușor butonul capacului lateral și rotiți butonul de reglare
a tensionării lanțului o dată în sens invers acelor de ceasornic.
Ridicați vârful șinei de ghidare în sus și strângeți bine butonul
capacului lateral. Asigurați-vă că lanțul se rotește fără dificultăți.
REGLAREA TENSIONĂRII LANȚULUI
◾
◾
◾
OBSERVAȚIE:
verificați frecvent tensiunea lanțului și tensionați în funcție de
cum este nevoie.
OBSERVAȚIE:
fi prea tensionat când este răcit. Verificați tensiunea la rece
înaintea următoarei utilizări.
FUNCȚIONARE
acest produs să vă determine să fiți neatent. Amintiți-vă
că o fracțiune de secundă de neatenție este suficientă
pentru a provoca vătămări grave.
accesoriu care nu a fost recomandat de producătorul
acestui produs. Utilizarea de accesorii nerecomandate
se poate solda cu vătămări grave.
accidentală care ar putea cauza vătămări personale
Știft de reglare a
E-2
grave, întotdeauna scoateți setul de acumulatori din
tensiunii
sculă când asamblați componente, efectuați reglaje sau
Fantă șină de când produsul nu este utilizat.
E-3
ghidare
E-1 Aliniere flanșă E-4
Pentru a prelungi durata de viață a șinei de
Dacă lanțul este prea strâns, nu se va roti.
Înainte de a regla tensiunea lanțului, opriți motorul și
îndepărtați setul de acumulatori. Asigurați-vă că butonul
capacului lateral este slăbit. Rotiți butonul de reglare
a tensiunii lanțului în sensul acelor de ceas pentru a
tensiona lanțul. Consultați capitolul: „ASAMBLARE/
ÎNLOCUIREA ȘINEI ȘI LANTULUI" pentru informații
suplimentare.
Un lanț rece este tensionat corect când nu atârnă în
partea inferioară a șinei de ghidare, iar lanțul este
tensionat, dar poate fi deplasat cu mâna fără să se
înțepenească. Lanțul trebuie retensionat de fiecare
dată când plăcuțele de pe verigile de transmisie nu stau
așezate în canelura șinei.
În timpul operației de tăiere, temperatura lanțului va
crește. Verigile de transmisie a unui lanț cald tensionat
corect vor atârna la aproximativ 1,3mm în afara
canelurii șinei (Fig. G).
Lanțurile noi au tendința să se întindă;
Un lanț tensionat cât timp este cald poate
AVERTISMENT: Nu permiteți ca familiarizarea cu
AVERTISMENT: Nu utilizați nicio componentă sau
AVERTISMENT: Pentru a preveni pornirea
Roată de lanț
