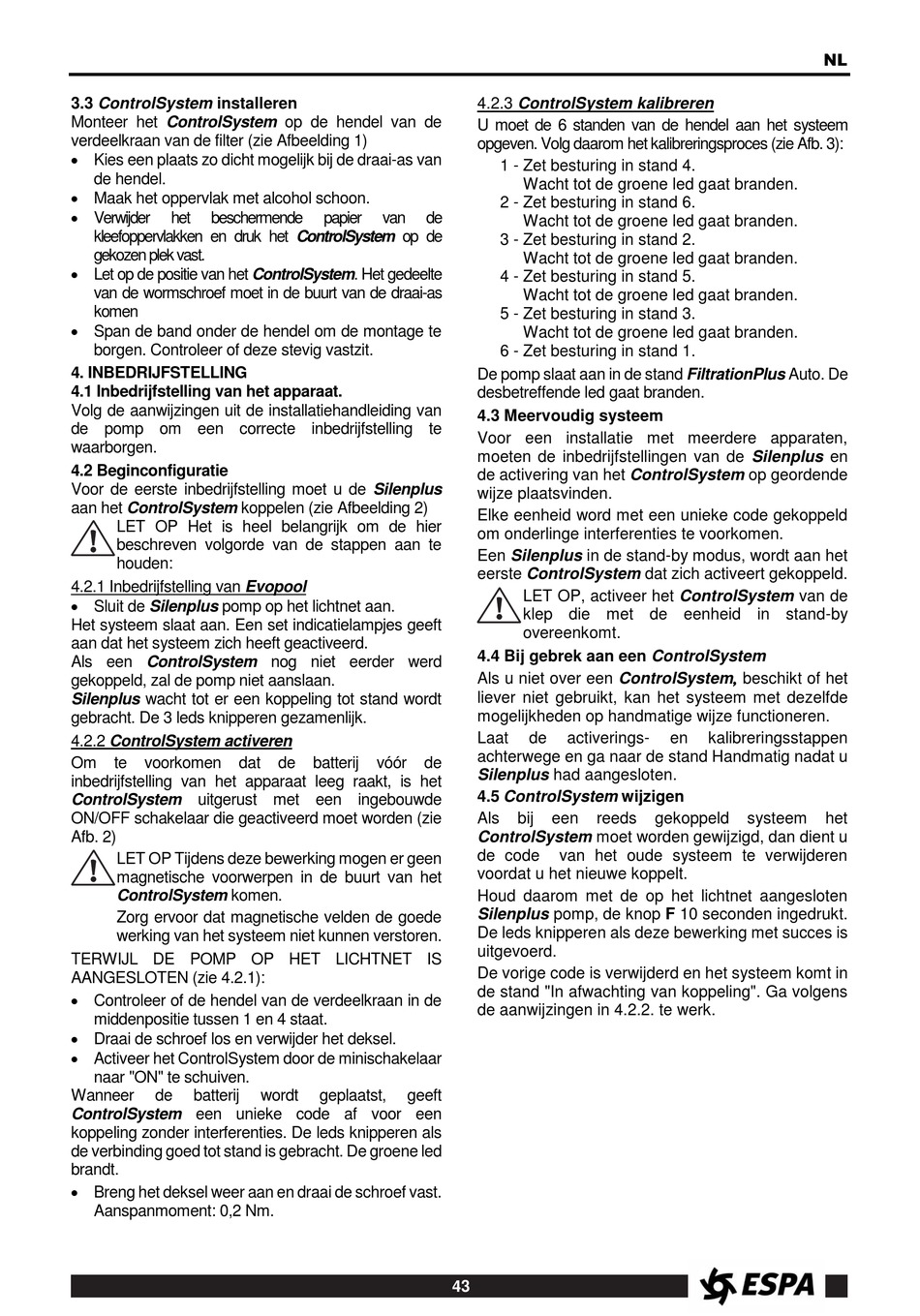

3.3 ControlSystem installeren
Monteer het ControlSystem op de hendel van de
verdeelkraan van de filter (zie Afbeelding 1)
 Kies een plaats zo dicht mogelijk bij de draai-as van
de hendel.
 Maak het oppervlak met alcohol schoon.
 Verwijder
het beschermende
kleefoppervlakken en druk het ControlSystem op de
gekozen plek vast.
 Let op de positie van het ControlSystem. Het gedeelte
van de wormschroef moet in de buurt van de draai-as
komen
 Span de band onder de hendel om de montage te
borgen. Controleer of deze stevig vastzit.

4. INBEDRIJFSTELLING

4.1 Inbedrijfstelling van het apparaat.
Volg de aanwijzingen uit de installatiehandleiding van
de pomp om een correcte inbedrijfstelling te
waarborgen.
4.2 Beginconfiguratie
Voor de eerste inbedrijfstelling moet u de Silenplus
aan het ControlSystem koppelen (zie Afbeelding 2)
LET OP Het is heel belangrijk om de hier
beschreven volgorde van de stappen aan te
houden:
4.2.1 Inbedrijfstelling van Evopool
 Sluit de Silenplus pomp op het lichtnet aan.
Het systeem slaat aan. Een set indicatielampjes geeft
aan dat het systeem zich heeft geactiveerd.
Als een ControlSystem nog niet eerder werd
gekoppeld, zal de pomp niet aanslaan.
Silenplus wacht tot er een koppeling tot stand wordt
gebracht. De 3 leds knipperen gezamenlijk.
4.2.2 ControlSystem activeren
Om te voorkomen dat
inbedrijfstelling van het apparaat leeg raakt, is het
ControlSystem uitgerust met een ingebouwde
ON/OFF schakelaar die geactiveerd moet worden (zie
Afb. 2)
LET OP Tijdens deze bewerking mogen er geen
magnetische voorwerpen in de buurt van het
ControlSystem komen.
Zorg ervoor dat magnetische velden de goede
werking van het systeem niet kunnen verstoren.
TERWIJL DE POMP OP HET LICHTNET IS
AANGESLOTEN (zie 4.2.1):
 Controleer of de hendel van de verdeelkraan in de
middenpositie tussen 1 en 4 staat.
 Draai de schroef los en verwijder het deksel.
 Activeer het ControlSystem door de minischakelaar
naar "ON" te schuiven.
Wanneer de batterij
ControlSystem een unieke code af voor een
koppeling zonder interferenties. De leds knipperen als
de verbinding goed tot stand is gebracht. De groene led
brandt.
 Breng het deksel weer aan en draai de schroef vast.
Aanspanmoment: 0,2 Nm.
papier van de
de batterij vóór de
wordt geplaatst, geeft
4.2.3 ControlSystem kalibreren
U moet de 6 standen van de hendel aan het systeem
opgeven. Volg daarom het kalibreringsproces (zie Afb. 3):
1 - Zet besturing in stand 4.
Wacht tot de groene led gaat branden.
2 - Zet besturing in stand 6.
Wacht tot de groene led gaat branden.
3 - Zet besturing in stand 2.
Wacht tot de groene led gaat branden.
4 - Zet besturing in stand 5.
Wacht tot de groene led gaat branden.
5 - Zet besturing in stand 3.
Wacht tot de groene led gaat branden.
6 - Zet besturing in stand 1.
De pomp slaat aan in de stand FiltrationPlus Auto. De
desbetreffende led gaat branden.
4.3 Meervoudig systeem
Voor een installatie met meerdere apparaten,
moeten de inbedrijfstellingen van de Silenplus en
de activering van het ControlSystem op geordende
wijze plaatsvinden.
Elke eenheid word met een unieke code gekoppeld
om onderlinge interferenties te voorkomen.
Een Silenplus in de stand-by modus, wordt aan het
eerste ControlSystem dat zich activeert gekoppeld.
LET OP, activeer het ControlSystem van de
klep die met de eenheid in stand-by
overeenkomt.
4.4 Bij gebrek aan een ControlSystem
Als u niet over een ControlSystem beschikt of het
liever niet gebruikt, kan het systeem met dezelfde
mogelijkheden op handmatige wijze functioneren.
Laat de activerings-
achterwege en ga naar de stand Handmatig nadat u
Silenplus had aangesloten.
4.5 ControlSystem wijzigen
Als bij een reeds
ControlSystem moet worden gewijzigd, dan dient u
de code van het oude systeem te verwijderen
voordat u het nieuwe koppelt.
Houd daarom met de op het lichtnet aangesloten
Silenplus pomp, de knop F 10 seconden ingedrukt.
De leds knipperen als deze bewerking met succes is
uitgevoerd.
De vorige code is verwijderd en het systeem komt in
de stand "In afwachting van koppeling". Ga volgens
de aanwijzingen in 4.2.2. te werk.
43
NL
en kalibreringsstappen
gekoppeld systeem het
