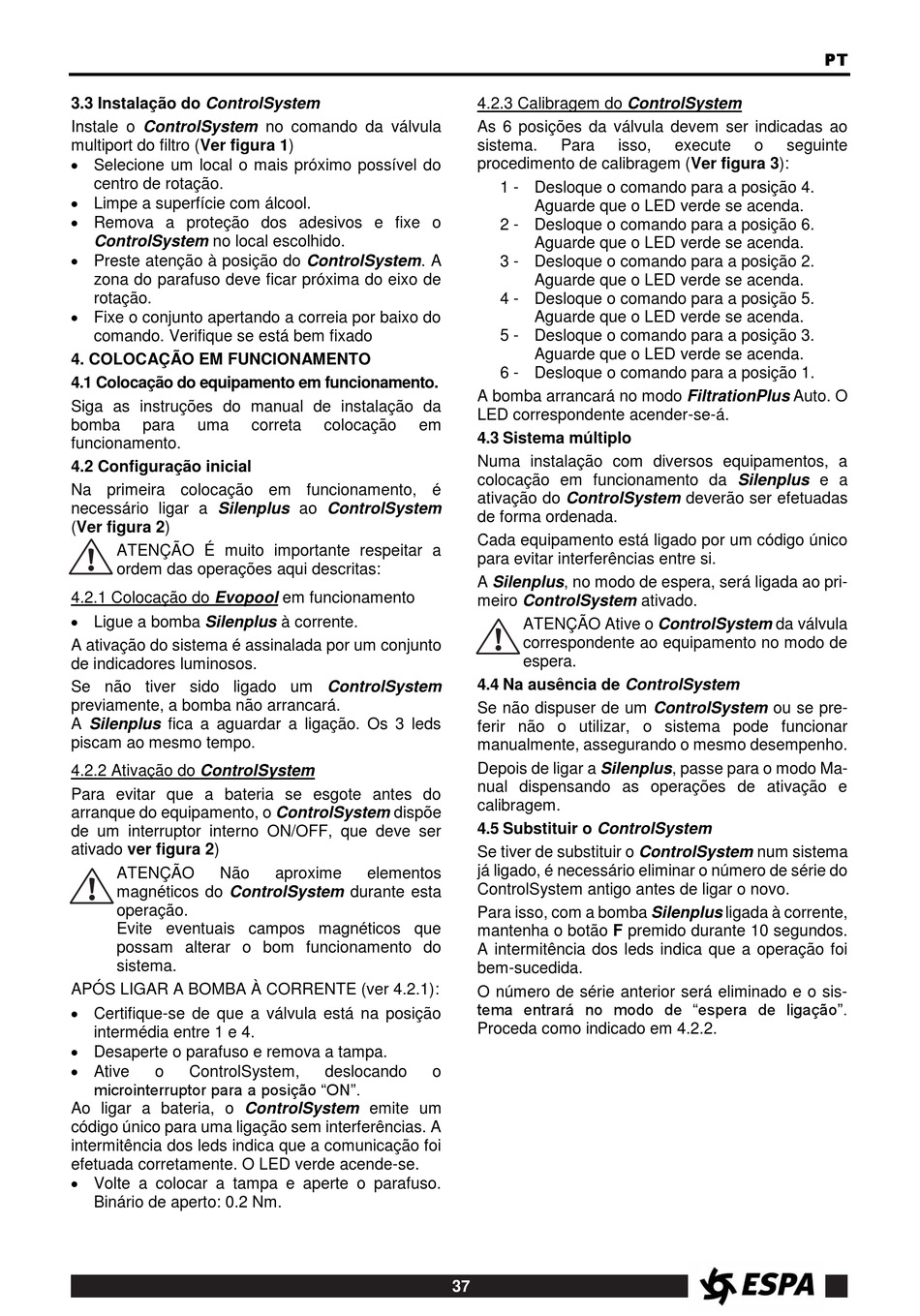

3.3 Instalação do ControlSystem
Instale o ControlSystem no comando da válvula
multiport do filtro (Ver figura 1)
Selecione um local o mais próximo possível do
centro de rotação.
Limpe a superfície com álcool.
Remova a proteção dos adesivos e fixe o
ControlSystem no local escolhido.
Preste atenção à posição do ControlSystem. A
zona do parafuso deve ficar próxima do eixo de
rotação.
Fixe o conjunto apertando a correia por baixo do
comando. Verifique se está bem fixado
4. COLOCAÇÃO EM FUNCIONAMENTO
4.1 Colocação do equipamento em funcionamento.
Siga as instruções do manual de instalação da
bomba
para
uma
funcionamento.
4.2 Configuração inicial
Na primeira colocação em funcionamento, é
necessário ligar a Silenplus ao ControlSystem
(Ver figura 2)
ATENÇÃO É muito importante respeitar a
ordem das operações aqui descritas:
4.2.1 Colocação do Evopool em funcionamento
Ligue a bomba Silenplus à corrente.
A ativação do sistema é assinalada por um conjunto
de indicadores luminosos.
Se não tiver sido ligado um ControlSystem
previamente, a bomba não arrancará.
A Silenplus fica a aguardar a ligação. Os 3 leds
piscam ao mesmo tempo.
4.2.2 Ativação do ControlSystem
Para evitar que a bateria se esgote antes do
arranque do equipamento, o ControlSystem dispõe
de um interruptor interno ON/OFF, que deve ser
ativado ver figura 2)
ATENÇÃO
Não
magnéticos do ControlSystem durante esta
operação.
Evite eventuais campos magnéticos que
possam alterar o bom funcionamento do
sistema.
APÓS LIGAR A BOMBA À CORRENTE (ver 4.2.1):
Certifique-se de que a válvula está na posição
intermédia entre 1 e 4.
Desaperte o parafuso e remova a tampa.
Ative
o
ControlSystem,
microinterruptor para a posição "ON".
Ao ligar a bateria, o ControlSystem emite um
código único para uma ligação sem interferências. A
intermitência dos leds indica que a comunicação foi
efetuada corretamente. O LED verde acende-se.
Volte a colocar a tampa e aperte o parafuso.
Binário de aperto: 0.2 Nm.
correta
colocação
em
aproxime
elementos
deslocando
4.2.3 Calibragem do ControlSystem
As 6 posições da válvula devem ser indicadas ao
sistema.
Para
procedimento de calibragem (Ver figura 3):
1 - Desloque o comando para a posição 4.
Aguarde que o LED verde se acenda.
2 - Desloque o comando para a posição 6.
Aguarde que o LED verde se acenda.
3 - Desloque o comando para a posição 2.
Aguarde que o LED verde se acenda.
4 - Desloque o comando para a posição 5.
Aguarde que o LED verde se acenda.
5 - Desloque o comando para a posição 3.
Aguarde que o LED verde se acenda.
6 - Desloque o comando para a posição 1.
A bomba arrancará no modo FiltrationPlus Auto. O
LED correspondente acender-se-á.
4.3 Sistema múltiplo
Numa instalação com diversos equipamentos, a
colocação em funcionamento da Silenplus e a
ativação do ControlSystem deverão ser efetuadas
de forma ordenada.
Cada equipamento está ligado por um código único
para evitar interferências entre si.
A Silenplus, no modo de espera, será ligada ao pri-
meiro ControlSystem ativado.
ATENÇÃO Ative o ControlSystem da válvula
correspondente ao equipamento no modo de
espera.
4.4 Na ausência de ControlSystem
Se não dispuser de um ControlSystem ou se pre-
ferir não o utilizar, o sistema pode funcionar
manualmente, assegurando o mesmo desempenho.
Depois de ligar a Silenplus, passe para o modo Ma-
nual dispensando as operações de ativação e
calibragem.
4.5 Substituir o ControlSystem
Se tiver de substituir o ControlSystem num sistema
já ligado, é necessário eliminar o número de série do
ControlSystem antigo antes de ligar o novo.
Para isso, com a bomba Silenplus ligada à corrente,
mantenha o botão F premido durante 10 segundos.
A intermitência dos leds indica que a operação foi
bem-sucedida.
O número de série anterior será eliminado e o sis-
tema entrará no modo de "espera de ligação".
Proceda como indicado em 4.2.2.
o
37
isso,
execute
o
seguinte
PT
