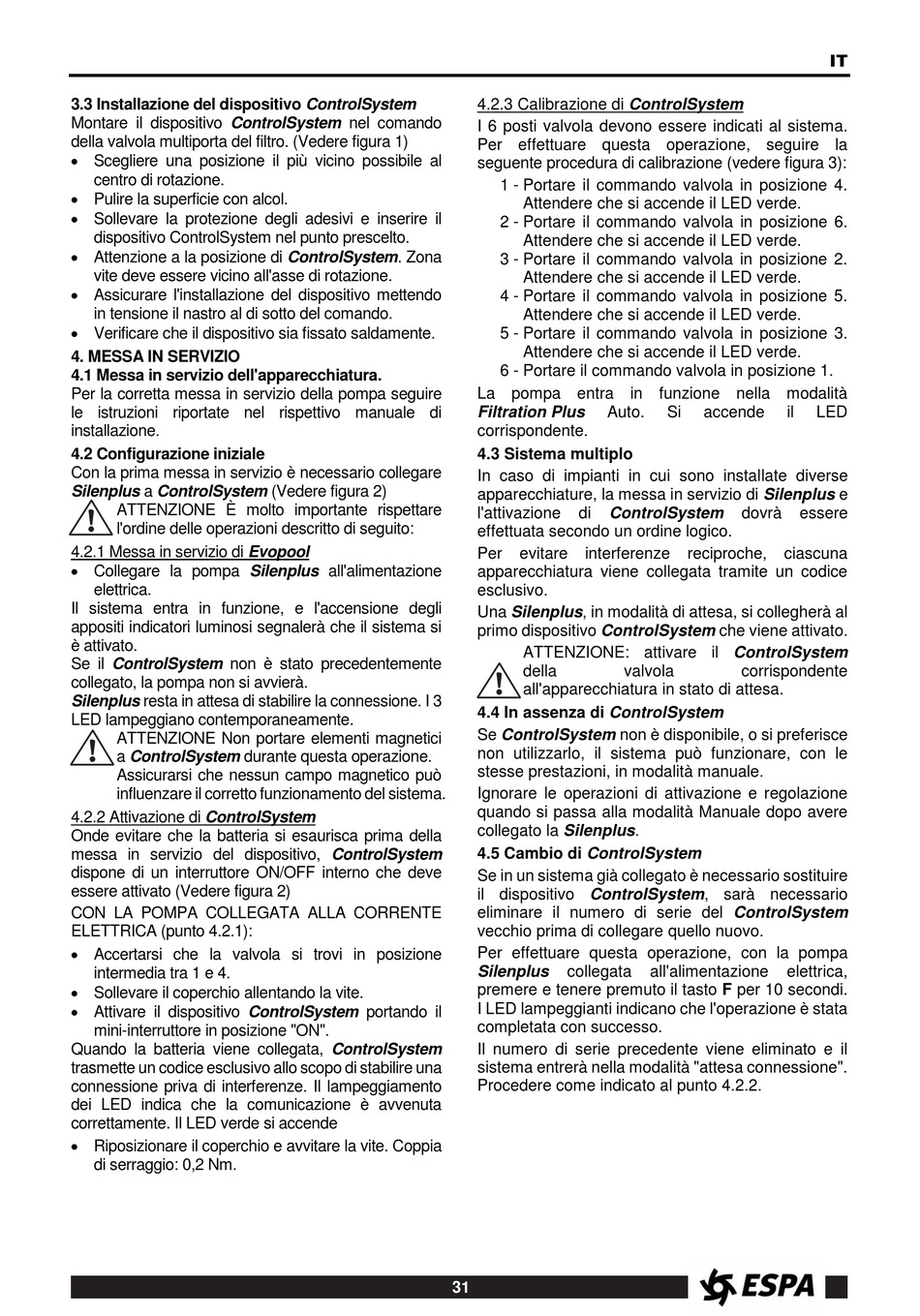

3.3 Installazione del dispositivo ControlSystem
Montare il dispositivo ControlSystem nel comando
della valvola multiporta del filtro. (Vedere figura 1)
Scegliere una posizione il più vicino possibile al
centro di rotazione.
Pulire la superficie con alcol.
Sollevare la protezione degli adesivi e inserire il
dispositivo ControlSystem nel punto prescelto.
Attenzione a la posizione di ControlSystem. Zona
vite deve essere vicino all'asse di rotazione.
Assicurare l'installazione del dispositivo mettendo
in tensione il nastro al di sotto del comando.
Verificare che il dispositivo sia fissato saldamente.
4. MESSA IN SERVIZIO
4.1 Messa in servizio dell'apparecchiatura.
Per la corretta messa in servizio della pompa seguire
le istruzioni riportate nel rispettivo manuale di
installazione.
4.2 Configurazione iniziale
Con la prima messa in servizio è necessario collegare
Silenplus a ControlSystem (Vedere figura 2)
ATTENZIONE È molto importante rispettare
l'ordine delle operazioni descritto di seguito:
4.2.1 Messa in servizio di Evopool
Collegare la pompa Silenplus all'alimentazione
elettrica.
Il sistema entra in funzione, e l'accensione degli
appositi indicatori luminosi segnalerà che il sistema si
è attivato.
Se il ControlSystem non è stato precedentemente
collegato, la pompa non si avvierà.
Silenplus resta in attesa di stabilire la connessione. I 3
LED lampeggiano contemporaneamente.
ATTENZIONE Non portare elementi magnetici
a ControlSystem durante questa operazione.
Assicurarsi che nessun campo magnetico può
influenzare il corretto funzionamento del sistema.
4.2.2 Attivazione di ControlSystem
Onde evitare che la batteria si esaurisca prima della
messa in servizio del dispositivo, ControlSystem
dispone di un interruttore ON/OFF interno che deve
essere attivato (Vedere figura 2)
CON LA POMPA COLLEGATA ALLA CORRENTE
ELETTRICA (punto 4.2.1):
Accertarsi che la valvola si trovi in posizione
intermedia tra 1 e 4.
Sollevare il coperchio allentando la vite.
Attivare il dispositivo ControlSystem portando il
mini-interruttore in posizione "ON".
Quando la batteria viene collegata, ControlSystem
trasmette un codice esclusivo allo scopo di stabilire una
connessione priva di interferenze. Il lampeggiamento
dei LED indica che la comunicazione è avvenuta
correttamente. Il LED verde si accende
Riposizionare il coperchio e avvitare la vite. Coppia
di serraggio: 0,2 Nm.
4.2.3 Calibrazione di ControlSystem
I 6 posti valvola devono essere indicati al sistema.
Per effettuare questa operazione, seguire la
seguente procedura di calibrazione (vedere figura 3):
1 - Portare il commando valvola in posizione 4.
Attendere che si accende il LED verde.
2 - Portare il commando valvola in posizione 6.
Attendere che si accende il LED verde.
3 - Portare il commando valvola in posizione 2.
Attendere che si accende il LED verde.
4 - Portare il commando valvola in posizione 5.
Attendere che si accende il LED verde.
5 - Portare il commando valvola in posizione 3.
Attendere che si accende il LED verde.
6 - Portare il commando valvola in posizione 1.
La pompa entra in funzione nella modalità
Filtration Plus
Auto.
corrispondente.
4.3 Sistema multiplo
In caso di impianti in cui sono installate diverse
apparecchiature, la messa in servizio di Silenplus e
l'attivazione
di
ControlSystem
effettuata secondo un ordine logico.
Per
evitare
interferenze
apparecchiatura viene collegata tramite un codice
esclusivo.
Una Silenplus, in modalità di attesa, si collegherà al
primo dispositivo ControlSystem che viene attivato.
ATTENZIONE: attivare il ControlSystem
della
valvola
all'apparecchiatura in stato di attesa.
4.4 In assenza di ControlSystem
Se ControlSystem non è disponibile, o si preferisce
non utilizzarlo, il sistema può funzionare, con le
stesse prestazioni, in modalità manuale.
Ignorare le operazioni di attivazione e regolazione
quando si passa alla modalità Manuale dopo avere
collegato la Silenplus.
4.5 Cambio di ControlSystem
Se in un sistema già collegato è necessario sostituire
il dispositivo ControlSystem, sarà necessario
eliminare il numero di serie del ControlSystem
vecchio prima di collegare quello nuovo.
Per effettuare questa operazione, con la pompa
Silenplus
collegata
premere e tenere premuto il tasto F per 10 secondi.
I LED lampeggianti indicano che l'operazione è stata
completata con successo.
Il numero di serie precedente viene eliminato e il
sistema entrerà nella modalità "attesa connessione".
Procedere come indicato al punto 4.2.2.
31
Si
accende
il
LED
dovrà
essere
reciproche,
ciascuna
corrispondente
all'alimentazione
elettrica,
IT
