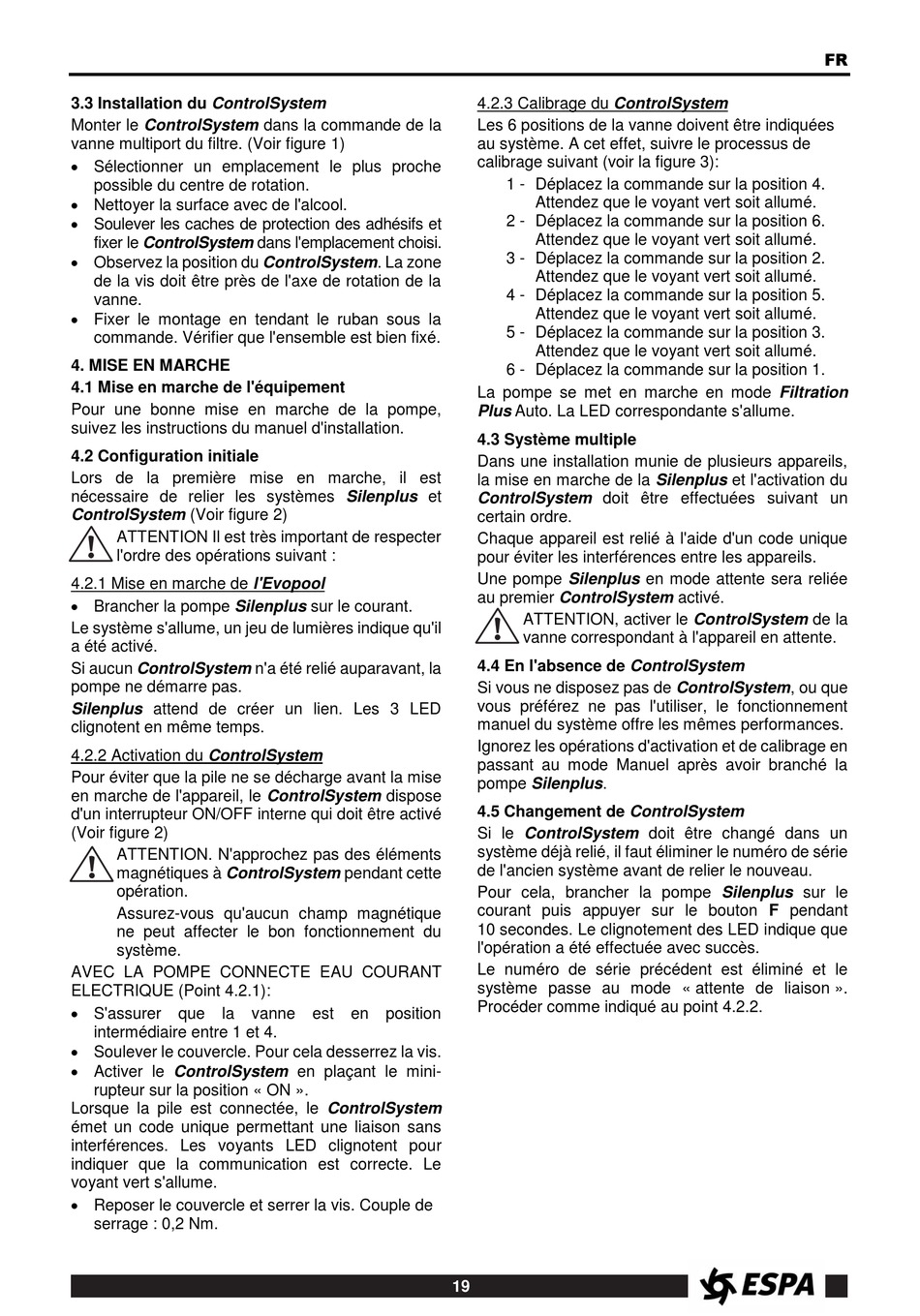

3.3 Installation du ControlSystem
Monter le ControlSystem dans la commande de la
vanne multiport du filtre. (Voir figure 1)
Sélectionner un emplacement le plus proche
possible du centre de rotation.
Nettoyer la surface avec de l'alcool.
Soulever les caches de protection des adhésifs et
fixer le ControlSystem dans l'emplacement choisi.
Observez la position du ControlSystem. La zone
de la vis doit être près de l'axe de rotation de la
vanne.
Fixer le montage en tendant le ruban sous la
commande. Vérifier que l'ensemble est bien fixé.
4. MISE EN MARCHE
4.1 Mise en marche de l'équipement
Pour une bonne mise en marche de la pompe,
suivez les instructions du manuel d'installation.
4.2 Configuration initiale
Lors de la première mise en marche, il est
nécessaire de relier les systèmes Silenplus et
ControlSystem (Voir figure 2)
ATTENTION Il est très important de respecter
l'ordre des opérations suivant :
4.2.1 Mise en marche de l'Evopool
Brancher la pompe Silenplus sur le courant.
Le système s'allume, un jeu de lumières indique qu'il
a été activé.
Si aucun ControlSystem n'a été relié auparavant, la
pompe ne démarre pas.
Silenplus attend de créer un lien. Les 3 LED
clignotent en même temps.
4.2.2 Activation du ControlSystem
Pour éviter que la pile ne se décharge avant la mise
en marche de l'appareil, le ControlSystem dispose
d'un interrupteur ON/OFF interne qui doit être activé
(Voir figure 2)
ATTENTION. N'approchez pas des éléments
magnétiques à ControlSystem pendant cette
opération.
Assurez-vous qu'aucun champ magnétique
ne peut affecter le bon fonctionnement du
système.
AVEC LA POMPE CONNECTE EAU COURANT
ELECTRIQUE (Point 4.2.1):
S'assurer
que
la
intermédiaire entre 1 et 4.
Soulever le couvercle. Pour cela desserrez la vis.
Activer le ControlSystem en plaçant le mini-
rupteur sur la position « ON ».
Lorsque la pile est connectée, le ControlSystem
émet un code unique permettant une liaison sans
interférences. Les voyants LED clignotent pour
indiquer que la communication est correcte. Le
voyant vert s'allume.
Reposer le couvercle et serrer la vis. Couple de
serrage : 0,2 Nm.
vanne
est
en
position
4.2.3 Calibrage du ControlSystem
Les 6 positions de la vanne doivent être indiquées
au système. A cet effet, suivre le processus de
calibrage suivant (voir la figure 3):
1 - Déplacez la commande sur la position 4.
Attendez que le voyant vert soit allumé.
2 - Déplacez la commande sur la position 6.
Attendez que le voyant vert soit allumé.
3 - Déplacez la commande sur la position 2.
Attendez que le voyant vert soit allumé.
4 - Déplacez la commande sur la position 5.
Attendez que le voyant vert soit allumé.
5 - Déplacez la commande sur la position 3.
Attendez que le voyant vert soit allumé.
6 - Déplacez la commande sur la position 1.
La pompe se met en marche en mode Filtration
Plus Auto. La LED correspondante s'allume.
4.3 Système multiple
Dans une installation munie de plusieurs appareils,
la mise en marche de la Silenplus et l'activation du
ControlSystem doit être effectuées suivant un
certain ordre.
Chaque appareil est relié à l'aide d'un code unique
pour éviter les interférences entre les appareils.
Une pompe Silenplus en mode attente sera reliée
au premier ControlSystem activé.
ATTENTION, activer le ControlSystem de la
vanne correspondant à l'appareil en attente.
4.4 En l'absence de ControlSystem
Si vous ne disposez pas de ControlSystem, ou que
vous préférez ne pas l'utiliser, le fonctionnement
manuel du système offre les mêmes performances.
Ignorez les opérations d'activation et de calibrage en
passant au mode Manuel après avoir branché la
pompe Silenplus.
4.5 Changement de ControlSystem
Si le ControlSystem doit être changé dans un
système déjà relié, il faut éliminer le numéro de série
de l'ancien système avant de relier le nouveau.
Pour cela, brancher la pompe Silenplus sur le
courant puis appuyer sur le bouton F pendant
10 secondes. Le clignotement des LED indique que
l'opération a été effectuée avec succès.
Le numéro de série précédent est éliminé et le
système passe au mode « attente de liaison ».
Procéder comme indiqué au point 4.2.2.
19
FR
