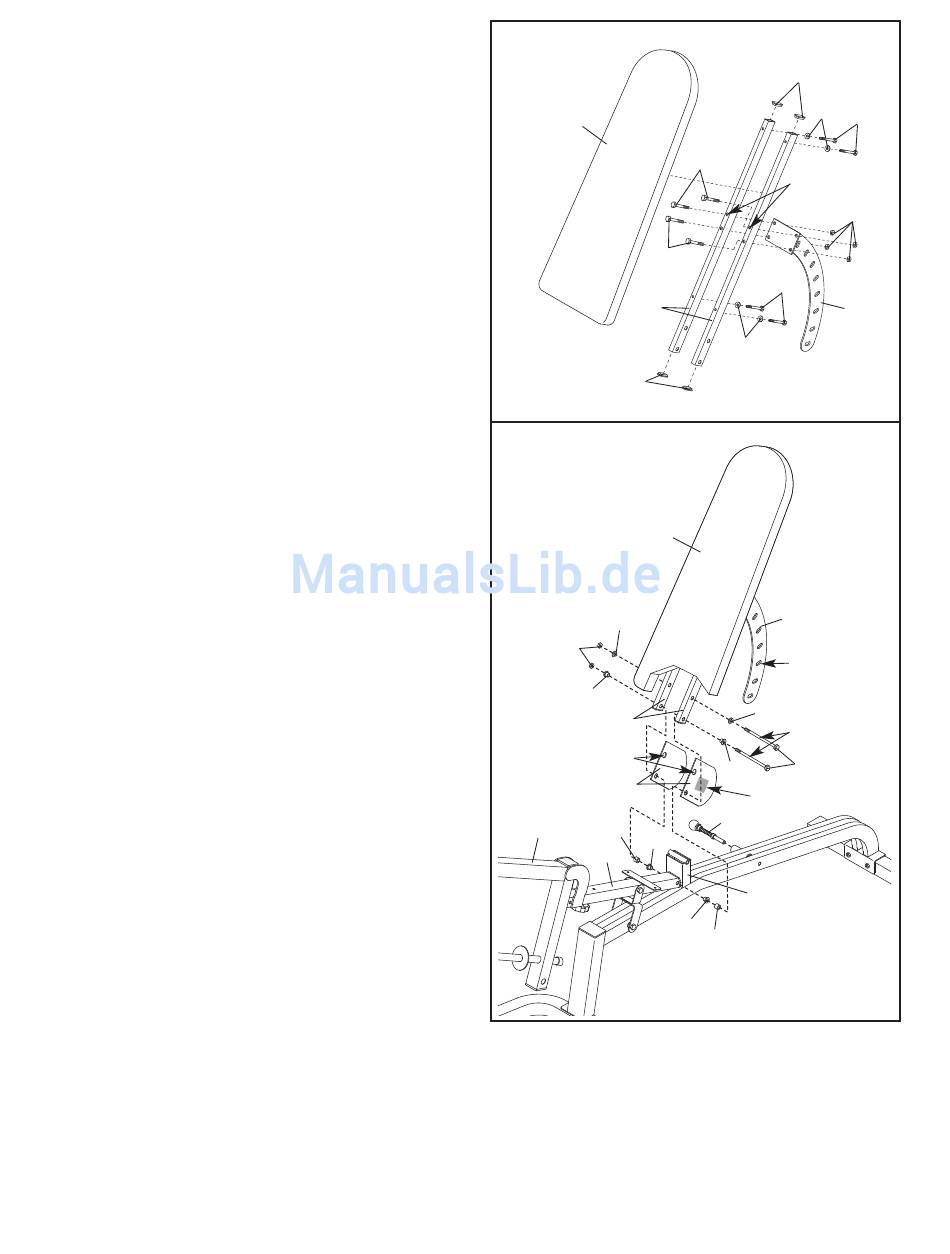

5. Drücken Sie die vier 20mm x 40mm Innenkappen
(12) in die Enden der Rückenlehnenrahmen (8).
Richten Sie die Rückenlehnenrahmen so aus
wie gezeigt. Anmerkung: müssen die Einzüge
im Rückenlehnenrahmen auf der angezeigten
Seite sein.
Befestigen Sie die Rückenlehnenklammer (9) am
Rückenlehnenrahmen (8) mit vier M8 x 55mm
Einsteckbolzen (24) und vier M8 Nylon-
Verschlussmuttern (25). Ziehen Sie die Nylon-
Verschlussmuttern nicht zu fest an.
Befestigen Sie die Rückenlehne (10) an die
Rückenlehnenrahmen (8) mit vier M6 x 50mm
Bolzen (23) und vier M6 Unterlegscheiben (34).
Ziehen Sie die Bolzen nocht nicht fest an. Die
Rückenlehne muss so ausgerichtet sein wie
gezeigt.
6. Drehen Sie den Rückenlehnen-Verstellknopf (13)
in den Bankrahmen (1) ein.
Drücken Sie zwei 8mm Buchsen (14) in die unte-
ren Löcher der beiden Rückenlehnenrahmen (8).
Drücken Sie zwei 8mm Buchsen in die Löcher am
Sitzrahmen (5).
Ziehen Sie den Rückenlehnen-Verstellknopf (13)
so weit wie möglich heraus und adjustieren Sie die
Rückenlehnenklammer (9) zwischen den beiden
Rohren am Bankrahmen (1). Lassen Sie den
Knopf los, sodass er sich in einem der Einrich-
tungslöcher der Rückenlehnenklammer verankert.
Schmieren Sie eine M10 x 140mm Bolzen (35) mit
Schmiermittel. Ein zweite Person soll nun den
Beinhebel (4) anheben. Befestigen Sie an den
unteren Löchern sowohl den Rückenlehnenrahmen
(8) als auch die zwei Plastikplatten (36) mit dem
Bolzen, zwei 12,5mm Abstandsstücken (15) und
einer M10 Nylon-Verschlussmutter (33) am
Sitzrahmen (5), wie angezeigt. Achten Sie darauf,
dass die Plastikplatten wie in der Zeichnung
ausgerichtet sind.
Schmieren Sie den anderen M10 x 140mm Bolzen
(35) mit Schmiermittel. Befestigen Sie nun an den
oberen Löchern sowohl den Rückenlehnenrahmen
(8) als auch die zwei Plastikplatten (36) mit dem
Bolzen, zwei M10 Unterlegscheiben (32) und einer
M10 Nylon-Verschlussmutter (33) am Bankrahmen
(1).
Ziehen Sie die M10 Nylon-Verschlussmuttern (33) nicht zu fest an. Die Rückenlehne (10) muss leicht
drehen können.
Siehe Schritt 5. Ziehen Sie die M8 Nylon-Verschlussmuttern (25) und die M6 x 50mm Bolzen (23), die
in Schritt 5 verwendet wurden, jetzt fest.
5
10
12
6
32
33
14
8
Großer Löcher
36
15
4
14
5
7
12
34
24
Einzüge
24
23
8
34
10
9
Verstelllöcher
32
Schmieren
35
14
Warnungs-
aufkleber
13
1
14
15
23
25
9
