MONTAGE
Erleichtern Sie sich die Arbeit
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg-
reich aufzubauen. Wenn man sich ausreichende
Zeit erlaubt, dann ist die Montage recht einfach.
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
• Für die Montage braucht man zwei Personen.
• Um die kleinen Montageteile identifizieren zu
können, benutzen Sie bitte das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE in der
Mitte dieser Bedienungsanleitung.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile zeichnungsgemäß ausgerichtet sind.

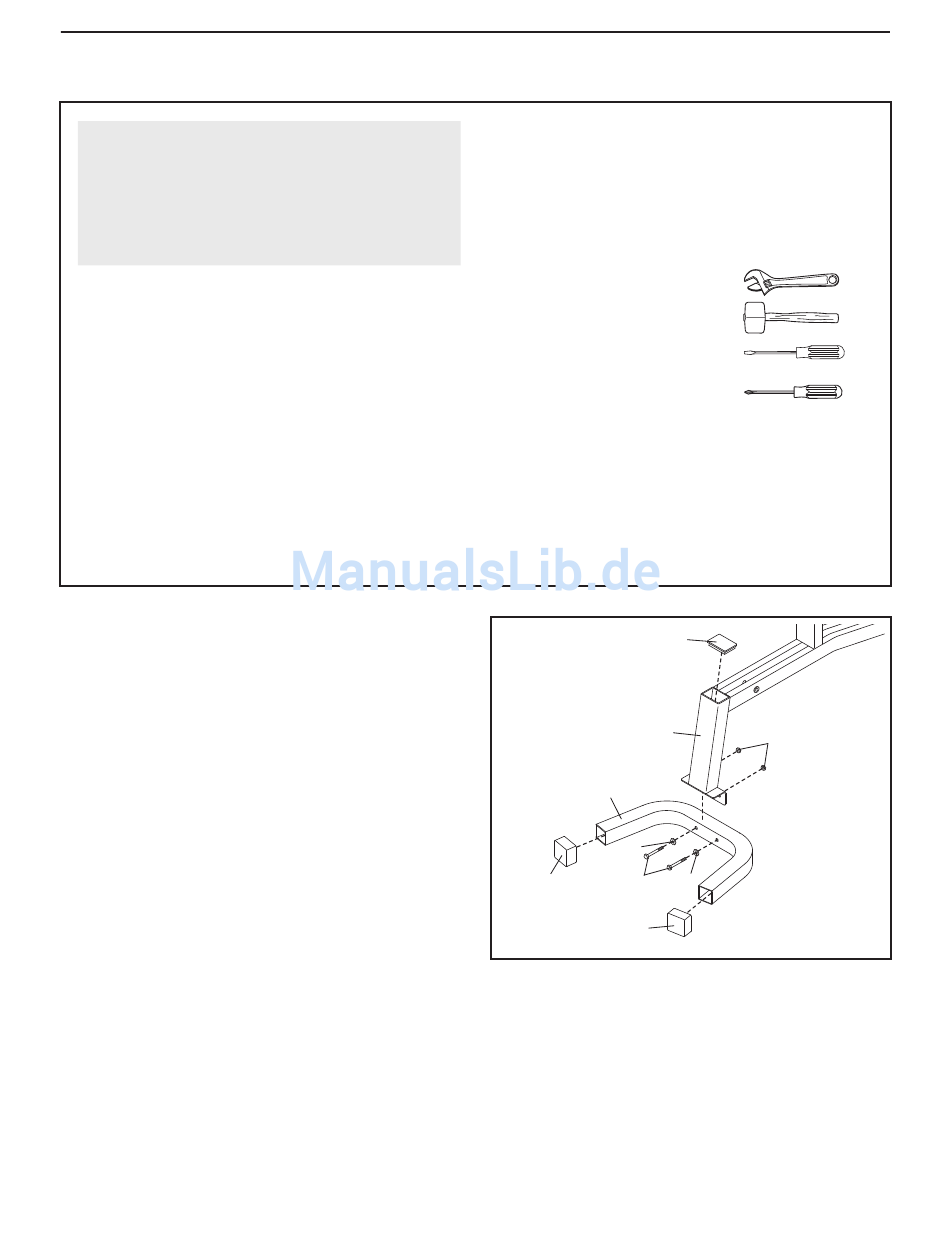

1. Bevor Sie mit der Montage beginnen, achten
Sie darauf, dass Sie die umrandete informati-
on oben verstehen. Einige kleine Teile wurden
möglicherweise schon angebracht.
Drücken Sie eine 50mm quadratische Außenkappe
(22) in jedes Ende des vorderen Stabilisators (2).
Drücken Sie eine 50mm x 75mm Innenkappe (21)
in den Bankrahmen (1).
Befestigen Sie den vorderen Stabilisator (2) mit
zwei M10 x 67mm Bolzen (31), zwei M10
Unterlegscheiben (32) und zwei M10 Nylon-
Verschlussmuttern (33) am Bankrahmen (1).
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
Für die Montage braucht man folgende Artikel
(in der Packung nicht enthalten):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline, und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
1
2
32
22
31
22
5
21
1
33
32
