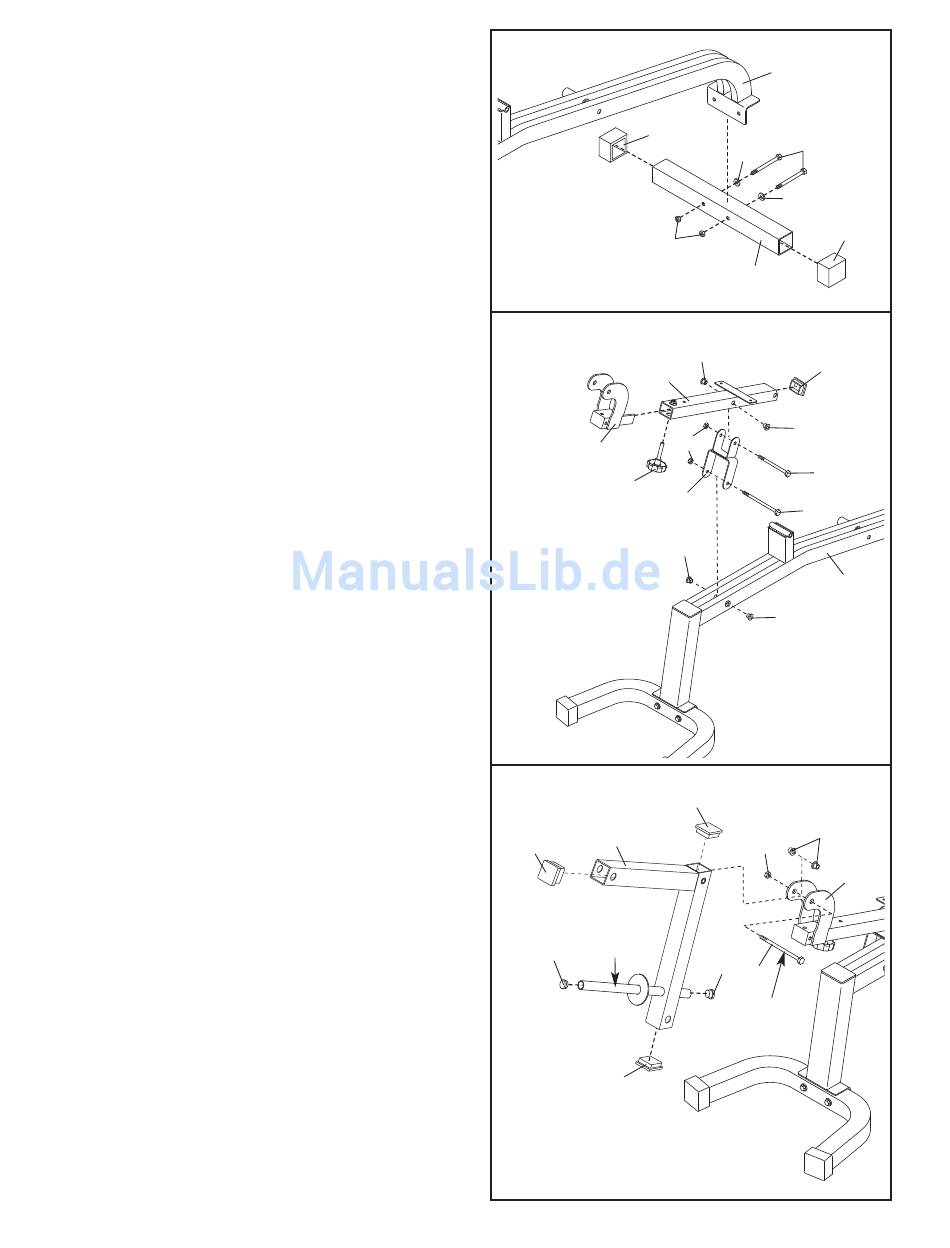

2. Drücken Sie eine 50mm quadratische Außenkappe
(22) in jedes Ende des hinteren Stabilisators (3).
Befestigen Sie den hinteren Stabilisator (3) an
den Bankrahmen (1) mit zwei M10 x 67mm
Bolzen (31), zwei M10 Unterlegscheiben (32) und
zwei M10 Nylon-Verschlussmuttern (33).
3. Drücken Sie eine 40mm x 50mm Innenkappe (20)
in das angezeigte Ende des Sitzrahmens (5).
Drücken Sie 8mm Buchsen (14) in die angezeig-
ten Löcher im Sitz- und Bankrahmen.
Befestigen Sie die Beinhebelklammer (7) mit dem
M10 x 45mm Verstellknopf (28) am Sitzrahmen (5).
Befestigen Sie die Sitzklammer (6) mit dem M10
x 80mm Bolzen (27) und einer M10 Nylon-
Verschlussmutter (33) am Sitzrahmen (5).
Befestigen Sie die Sitzklammer (6) mit dem M10
x 100mm Bolzen (30) und einer M10 Nylon-
Verschlussmutter (33) am Bankrahmen (1).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(33) nicht zu fest an, die Sitzklammer (6) muss
sich leicht drehen können.
4. Drücken Sie drei 50mm quadratische Innenkap-
pen (37) in den Beinhebel (4) ein. Drücken Sie
zwei 25mm runde Innenkappen (19) in die
Gewichtsstange.
Drücken Sie zwei 8mm Buchsen (14) in die
Beinhebelklammer (7).
Schmieren Sie einen M10 x 80mm Bolzen (27)
mit Schmiermittel. Befestigen Sie den Beinhebel
(4) mit einem Bolzen und einer M10 Nylon-
Verschlussmutter (33) an der Beinhebelklammer
(7). Ziehen Sie die Nylon-Verschlussmutter
nicht zu fest an; der Beinhebel muss sich
leicht drehen können.
