Inhaltszusammenfassung für Mitsubishi Electric PAR-30MAA
Seite 1

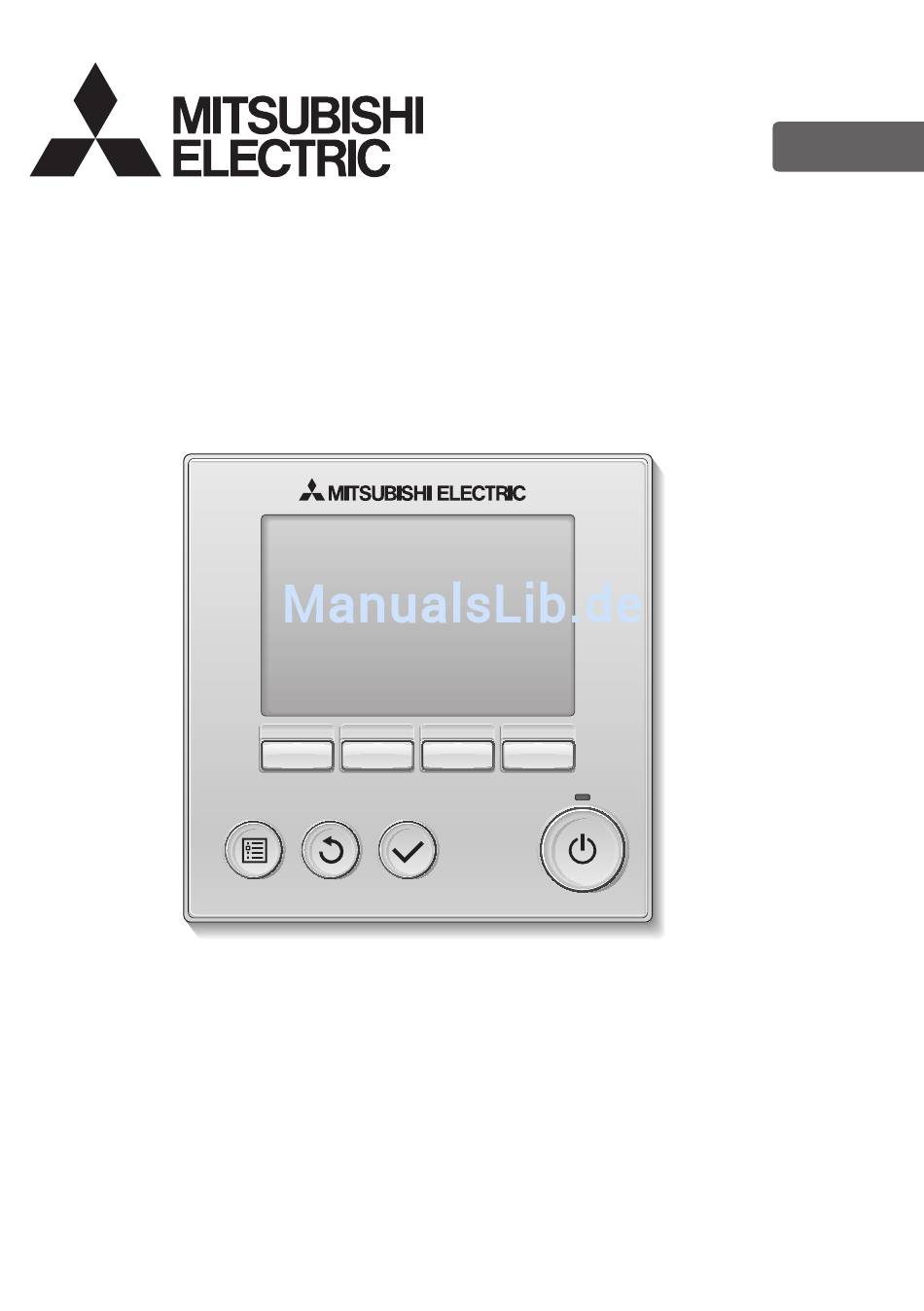

Deutsch Steuersystem CITY MULTI und Mitsubishi-Klimageräte Mr. SLIM MA-Fernsteuerung PAR-30MAA Einfache Betriebsanleitung Um eine korrekte Nutzung dieses Produktes zu gewährleisten, lesen Sie vor der Nutzung die Anweisungen in diesem Handbuch sorgfältig durch. Für zukünftige Bezugnahme aufbewahren. Diese CD und das Handbuch müssen an zukünftige Benutzer weitergegeben werden.
Vorsichtsmaßnahmen • Bevor die Anlage benutzt wird müssen die folgenden Sicherheitsmaßnamen sogfältig durchgelesen werden. • Beachten Sie diese Vorsichtsmaßnahmen gewissenhaft, um die Sicherheit zu gewährleisten. WARNUNG Weist auf die Gefahr einer tödlichen oder schweren Verletzung hin. VORSICHT Weist auf die Gefahr einer schweren Verletzung oder Bauschäden hin. •...
Entfernen Sie Reinigungsmittelreste mit Verwendung mit dem Gebäudeverwaltungssystem einem feuchten Tuch, und wischen Sie das Gerät von Mitsubishi Electric konzipiert. Die Verwendung am Ende mit einem trockenen Tuch ab. dieser Steuerung mit anderen Systemen oder zu anderen Zwecken könnte zu Fehlfunktionen führen.
Bezeichnungen und Funktionen der Steuerungskomponenten Anzeige Die Hauptanzeige kann auf zwei verschiedene Weisen angezeigt werden: "Komplett" und "Einfach". Die Fabrikeinstellung ist "Komplett". 1 Betriebsart Vollständige Anzeige Erscheint, wenn die Knöpfe gesperrt sind. Hier erscheint die Betriebsart der Innenanlage. 2 Voreingestellte Temperatur Hier erscheint die voreingestellte Temperatur.
Grundfunktionen Symbole der Betriebsarten Kühlen Trocken Lüfter Auto Heizen Auto Kühlen Auto Heizen Stellen Sie auf EIN und wählen Sie die Betriebsart aus Drücken Sie die Taste 1 ( EIN/AUS ). Drücken Sie die Taste 7 ( F1 ) , um durch die Die Lampe EIN/AUS und die LCD leuchten auf.
Flügeleinstellung Drücken Sie die Taste 4 "Vane•Louver•Lüftung (Lossnay)" ist ausge- Drücken Sie die Taste 7 ( F1 ) oder 8 ( F2 ), um den Gebläsewin- ( MENÜ ). wählt. Drücken Sie die Taste 2 ( AUSWAHL ). kel zu ändern. Haupt Hauptmenü...
Fehlerbehebung Wenn ein Fehler auftritt, erscheint folgende Anzeige: Überprüfen Sie die Fehlermeldung, stoppen Sie den Betrieb und kontaktieren Sie Ihren Lieferanten. Auf der Anzeige erscheinen, "Fehlercode", "Fehler Gerät", Störungsinformation "Ref.-Adresse", "Modellname", "Serien.-Nr.". Fehlercode Der Modellname und die Seriennummer erscheinen nur, wenn sie Fehler Gerät Ref.-Adresse Ger#...
Timer, Wochentimer, Energiesparbetrieb Die Einstellungen für den Timer, Wochentimer und den Energiesparbetrieb können von der Fernbedienung aus vorgenommen werden. Drücken Sie die Taste 4 ( MENÜ ), um zum Hauptmenü zu gehen und bewegen Sie den Cursor auf die gewünschte Einstellung, mit der Taste 7 ( F1 ) oder 8 ( F2 ).
Wartung Filterinformationen erscheint auf der Hauptanzeige im "Komplett" Modus, Raum wenn der Filter gereinigt werden muss. Kühlen Soll-Temp. Auto Modus Temp. Lüfter Zurücksetzen des Filterzeichens Wählen Sie aus dem Haupt- Drücken Sie die Wählen Sie "OK" Ein Bestätigungsbild- menü "Filterinformation" und Taste 0 ( F4 ), um mit der Taste 0 schirm wird angezeigt.
