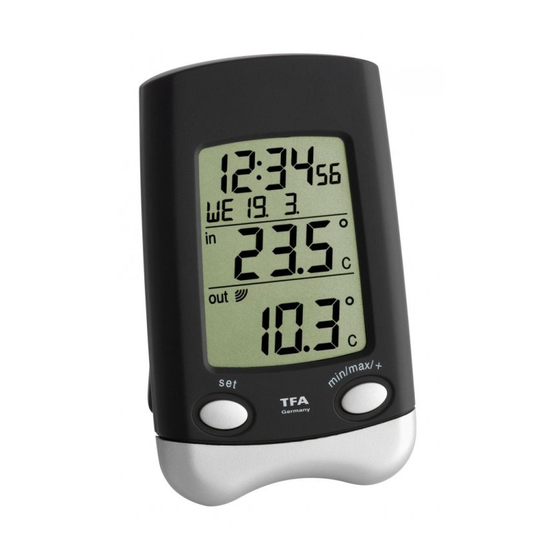

DRAHTLOSE 868 MHz-TEMPERATURSTATION
Bedienungsanleitung
Kat. Nr. 30.3016.01.IT / 30.3016.13.IT
Vielen Dank, dass Sie sich für diese Funk-Temperaturstation aus dem Hause TFA
entschieden haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile
kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und
erhalten Tipps für den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des
Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
1
Werbung
Verwandte Anleitungen für TFA 30.3016.01.IT
Inhaltszusammenfassung für TFA 30.3016.01.IT
- Seite 1 DRAHTLOSE 868 MHz-TEMPERATURSTATION Bedienungsanleitung Kat. Nr. 30.3016.01.IT / 30.3016.13.IT Vielen Dank, dass Sie sich für diese Funk-Temperaturstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und...
- Seite 2 Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf! LIEFERUMFANG: Temperaturstation (Basisgerät) • • Außensender Bedienungsanleitung • EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN TEMPERATURSTATION AUF EINEN BLICK: Zeitanzeige (Stunden, Minuten, Sekunden) •...
- Seite 3 • Zeitzonenoption ±12 Stunden Temperaturanzeige in °C (Celsius) oder °F (Fahrenheit) wählbar • • Raum- und Außentemperaturanzeige mit Minimal- und Maximalwertspeicherung Manuelle Rückstellung der MIN/MAX-Speicherwerte • • Drahlose Fernübertragung per 868 MHz-Signal Signalempfangsintervalle 4 Sekunden • • Batterietiefstandsanzeige Wandmontage oder Tischaufstellung •...
- Seite 4 Vorsicht! Verletzungsgefahr: Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf. • • Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr! Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu • vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
- Seite 5 • Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus. BESTANDTEILE DIE TEMPERATURSTATION Aufhängeöse Batteriefach- LCD-Anzeige deckel Ständer MIN/MAX/+ -Taste SET-Taste...
- Seite 6 DER AUSSENTEMPERATURSENDER Fernübertragung der Außentemperatur zur Temperaturstation • per 868 MHz-Signal Wettergeschütztes Gehäuse • • Gehäuse wandmontierbar • An einer geschützten Stelle montieren. Direkten Regen oder Sonnenschein vermeiden INSTALLATION UND AUSTAUSCH DER BATTERIEN IM AUSSENTEMPERATURSENDER Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:...
- Seite 7 Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. Setzen Sie den Batteriefachdeckel wieder ein. INSTALLATION UND AUSTAUSCH DER BATTERIEN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:...
- Seite 8 Entfernen Sie den Deckel von der Rückseite der Temperaturstation. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. Setzen Sie den Batteriefachdeckel wieder ein. Batteriewechsel • Wechseln Sie die Batterien, wenn auf der Temperaturstation das Batteriesymbol neben der Innentemperatur erscheint.
- Seite 9 Hinweis: Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Temperaturstation sendet, der von dieser innerhalb der ersten drei Minuten empfangen und gespeichert werden muss. GRUNDEINSTELLUNG: Hinweis: Diese Temperaturstation empfängt nur einen Außensender.
- Seite 10 dem LCD-Bildschirm, so entfernen Sie bitte die Batterien und setzen sie nach einer Wartezeit von mindestens 10 Sekunden erneut ein. Nach dem Einsetzen der Batterien beginnt die Temperaturstation, Daten vom Außensender zu empfangen. Es sollten jetzt die Außentemperatur und das Signalempfangssymbol auf der Station angezeigt werden.
- Seite 11 FUNKTIONSTASTEN: Temperaturstation: Die Temperaturstation verfügt über zwei einfach bedienbare Funktionstasten. SET-Taste MIN/MAX/+ -Taste SET-Taste (Einstellung) Drücken und halten Sie die Taste zum Eintritt in die manuellen Einstellmodi Manuelle • Zeiteinstellung, Jahr, Tagesdatum, Monat, Wochentag, 12/24-Stunden- Zeitanzeigeformat, Zeitzone, Zeitsignalempfang Ein/Aus und Temperatureinstellungen.
- Seite 12 • Drücken und halten Sie die Taste zur Rückstellung der gespeicherten minimalen und maximalen Temperaturwerte. MIN/MAX/+ -Taste Zur Durchführung verschiedener Einstellungen im Modus Manuelle Einstellungen. • Zur Umschaltung zwischen den gespeicherten MIN/MAX-Werten von Raum- und • Außentemperatur.
- Seite 13 LCD-BILDSCHIRM UND EINSTELLUNGEN: Zeit Kalender Batterietiefstandsanzeige Raumtemperatur (Temperaturstation) Außensignal- Empfangssymbol* Außentemperatur Batterietiefstandsanzeige (Außensender)
- Seite 14 * Wenn das Sendesignal des Außensenders von der Temperaturstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Signalempfang stattfindet.
- Seite 15 Drücken und halten Sie zum Eintritt in den Manuellen Einstellmodus für etwa 3 Sekunden die SET-Taste: MANUELLE ZEITEINSTELLUNG Bitte folgen Sie vor der ersten Nutzung der Temperaturstation den folgenden Einstellschritten. Stunden (blinkend) Minuten (blinkend) Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken. Benutzen Sie zur Einstellung der Stunden die MIN/MAX/+ -Taste.
- Seite 16 Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Einstellmodus “Kalender“ die SET-Taste. KALENDEREINSTELLUNG Die Voreinstellung der Temperaturstation ist der 1. 1. des Jahres 2008. Wochentag (blinkend) Jahr (blinkend) Monat (blinkend) Tagesdatum (blinkend) Die Jahreszahl beginnt zu blinken. Stellen Sie mit der MIN/MAX/+ -Taste das Jahr ein (2008 bis 2029).
- Seite 17 Drücken Sie zur Einstellung des Monats die SET-Taste (die Monatszahl wird blinken). Stellen Sie mit der MIN/MAX/+ -Taste den Monat ein. Drücken Sie zur Einstellung des Tagesdatums die SET-Taste. Stellen Sie mit der MIN/MAX/+ -Taste das Tagesdatum ein. Drücken Sie zur Einstellung des Wochentages die SET-Taste (das Wochentagssymbol wird blinken).
- Seite 18 Benutzen Sie die MIN/MAX/+ -Taste, um zwischen “12h” oder “24h” umzuschalten. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Einstellmodus “Zeitzone“ die SET-Taste. Hinweis: Wenn die 24-Stunden-Anzeige gewählt ist, wird der Kalender im Format “Wochentag, Tagesdatum, Monat” angezeigt. Bei 12-Stunden-Anzeige ist dieses Format “Wochentag, Monat, Tagesdatum”.
- Seite 19 Der Betrag der Zeitzone beginnt zu blinken. Stellen Sie mit der MIN/MAX/+ -Taste die gewünschte Zeitzone ein. Der Einstellbereich läuft in 1-stündigen Intervallen von 0, -1, -2 …-12, 12, 11, 10 … 2, 1, 0. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Einstellmodus “DCF- Zeitsignalempfang Ein/Aus“...
- Seite 20 TEMPERATURANZEIGE °C/°F Die Temperaturanzeige ist auf °C (Grad Celsius) voreingestellt. Auswahl von °F (Fahrenheit) wie folgt: blinkend Benutzen Sie die MIN/MAX/+ -Taste, um zwischen den blinkenden Anzeigen “°C” oder “°F” umzuschalten. Drücken Sie zur Bestätigung der Wahl und zum Verlassen des Manuellen Einstellmodus die SET-Taste.
- Seite 21 Drücken Sie ein zweites Mal die MIN/MAX/+ -Taste zur Anzeige der gespeicherten maximalen Außentemperatur sowie von Zeit und Datum der Speicherung. Außen- MIN-Symbol MAX-Symbol signal- Empfangs- Außen- temperatur symbol Drücken Sie ein drittes Mal die MIN/MAX/+ -Taste zur Anzeige der gespeicherten minimalen Raumtemperatur sowie von Zeit und Datum der Speicherung.
- Seite 22 Raum- temperatur MAX-Symbol MIN-Symbol Drücken Sie zur Rückkehr zur Anzeige der aktuellen Raum- und Außentemperatur die MIN/MAX/+ -Taste ein weiteres Mal. RÜCKSTELLUNG DER GESPEICHERTEN MIN/MAX-TEMPERATURWERTE Hinweis: Alle gespeicherten MIN/MAX-Werte von Raum- und Außentemperatur werden gleichzeitig zurückgestellt. Drücken Sie einmal die MIN/MAX/+ -Taste im normalen Anzeigemodus.
- Seite 23 Drücken Sie die SET-Taste. Dies wird die gespeicherten minimalen und maximalen Raum- und Außentemperaturdaten auf die aktuellen Temperaturen zurückstellen. AUSSENSENDER Der Sendebereich des Außentemperatursenders kann durch die Umgebungstemperatur beeinflusst werden. Bei kalten Temperaturen kann sich die Sendedistanz vermindern. Bitte beachten Sie dies bei der Platzierung des Außensenders. 868 MHz-EMPFANGSTEST: Die Temperaturstation sollte die Temperaturdaten spätestens 2 Minuten nach der Inbetriebnahme empfangen und anzeigen.
- Seite 24 Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte betreiben. Hinweis: •...
- Seite 25 PLATZIERUNG DER TEMPERATURSTATION: Wählen Sie einen geschützten Montageort. Vermeiden Sie direkten Regen oder Sonnenschein. Stellen Sie vor der Wandmontage sicher, dass die Außentemperatur an der gewünschten Montagestelle korrekt empfangen werden kann. Wandmontage: Drehen Sie eine Schraube (nicht im Lieferumfang) in die gewünschte Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen.
- Seite 26 PLATZIERUNG DES AUSSENTEMPERATURSENDERS: Der Außensender ist mit einem Halter ausgerüstet, der mithilfe zweier mitgelieferter Schrauben an die Wand montiert werden kann. Der Halter kann auch auf der Unterseite des Außensenders befestigt werden und auf jeder ebenen Fläche aufgestellt werden. Wandmontage: Befestigen Sie den Halter mithilfe von Schrauben und Dübeln an der gewünschten Stelle an der Wand.
- Seite 27 Hinweis: Bevor Sie die Konsole fest montieren, platzieren Sie bitte alle Gerätteile an den gewünschten Aufstell- bzw. Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten Fällen ein geringfügiges Verschieben der Montagestelle(n) für einen ausreichenden Signalempfang.
- Seite 28 Kein Senderempfang • Batterien des Außensenders prüfen (keine Akkus Anzeige „---“ verwenden!) • Neuinbetriebnahme von Sender und Basisgerät gemäß Anleitung • Anderen Aufstellort für Sender und/oder Basisgerät wählen • Abstand zwischen Sender und Basisgerät verringern • Beseitigen der Störquellen Unkorrekte Anzeige •...
- Seite 29 Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.
- Seite 30 TECHNISCHE DATEN: Temperaturmessbereich: Innenraum -9,9ºC bis +59,9ºC mit 0,1ºC Auflösung (14,1°F bis +139,8°F mit 0,2°F Auflösung) (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich -39,9ºC bis +59,9ºC mit 0,1ºC Auflösung (-39,8°F bis +139,8°F mit 0,2°F Auflösung) (Anzeige “OF.L” außerhalb dieses Bereichs) Raumtemperatur-Prüfintervall alle 16 Sekunden Außenbereichs-Datenempfang alle 4 Sekunden...
- Seite 31 38,2 x 21,2 x 128,3 mm TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
