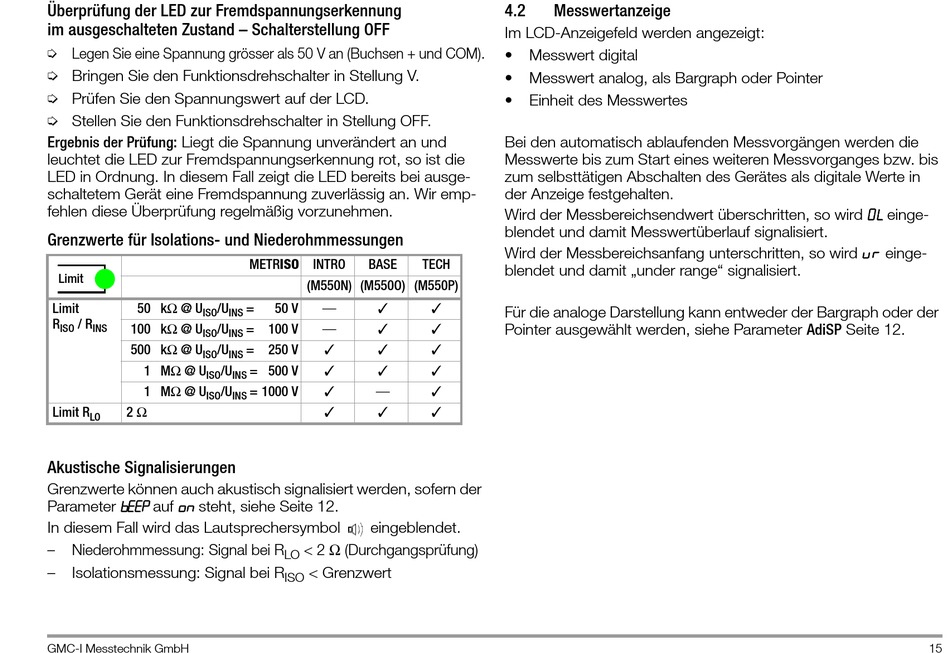

Überprüfung der LED zur Fremdspannungserkennung
im ausgeschalteten Zustand – Schalterstellung OFF
Ð Legen Sie eine Spannung grösser als 50 V an (Buchsen + und COM).
Ð Bringen Sie den Funktionsdrehschalter in Stellung V.
Ð Prüfen Sie den Spannungswert auf der LCD.
Ð Stellen Sie den Funktionsdrehschalter in Stellung OFF.
Ergebnis der Prüfung: Liegt die Spannung unverändert an und
leuchtet die LED zur Fremdspannungserkennung rot, so ist die
LED in Ordnung. In diesem Fall zeigt die LED bereits bei ausge-
schaltetem Gerät eine Fremdspannung zuverlässig an. Wir emp-
fehlen diese Überprüfung regelmäßig vorzunehmen.
Grenzwerte für Isolations- und Niederohmmessungen
Limit
Limit
50 kΩ @ U
/U
ISO
R
/ R
ISO
INS
100 kΩ @ U
/U
ISO
500 kΩ @ U
/U
ISO
1 MΩ @ U
/U
ISO
1 MΩ @ U
/U
ISO
2 Ω
Limit R
LO
Akustische Signalisierungen
Grenzwerte können auch akustisch signalisiert werden, sofern der
Parameter beeP auf on steht, siehe Seite 12.
In diesem Fall wird das Lautsprechersymbol
–
Niederohmmessung: Signal bei R
–
Isolationsmessung: Signal bei R
GMC-I Messtechnik GmbH
METRISO INTRO
BASE
(M550N) (M550O) (M550P)
3
=
50 V
—
INS
3
= 100 V
—
INS
3
3
= 250 V
INS
3
3
= 500 V
INS
3
= 1000 V
—
INS
3
3
eingeblendet.
< 2 Ω (Durchgangsprüfung)
LO
< Grenzwert
ISO
4.2
Messwertanzeige
Im LCD-Anzeigefeld werden angezeigt:
•
Messwert digital
•
Messwert analog, als Bargraph oder Pointer
•
Einheit des Messwertes
Bei den automatisch ablaufenden Messvorgängen werden die
Messwerte bis zum Start eines weiteren Messvorganges bzw. bis
zum selbsttätigen Abschalten des Gerätes als digitale Werte in
der Anzeige festgehalten.
Wird der Messbereichsendwert überschritten, so wird 0L einge-
blendet und damit Messwertüberlauf signalisiert.
Wird der Messbereichsanfang unterschritten, so wird ur einge-
TECH
blendet und damit „under range" signalisiert.
3
Für die analoge Darstellung kann entweder der Bargraph oder der
3
Pointer ausgewählt werden, siehe Parameter AdiSP Seite 12.
3
3
3
3
15
