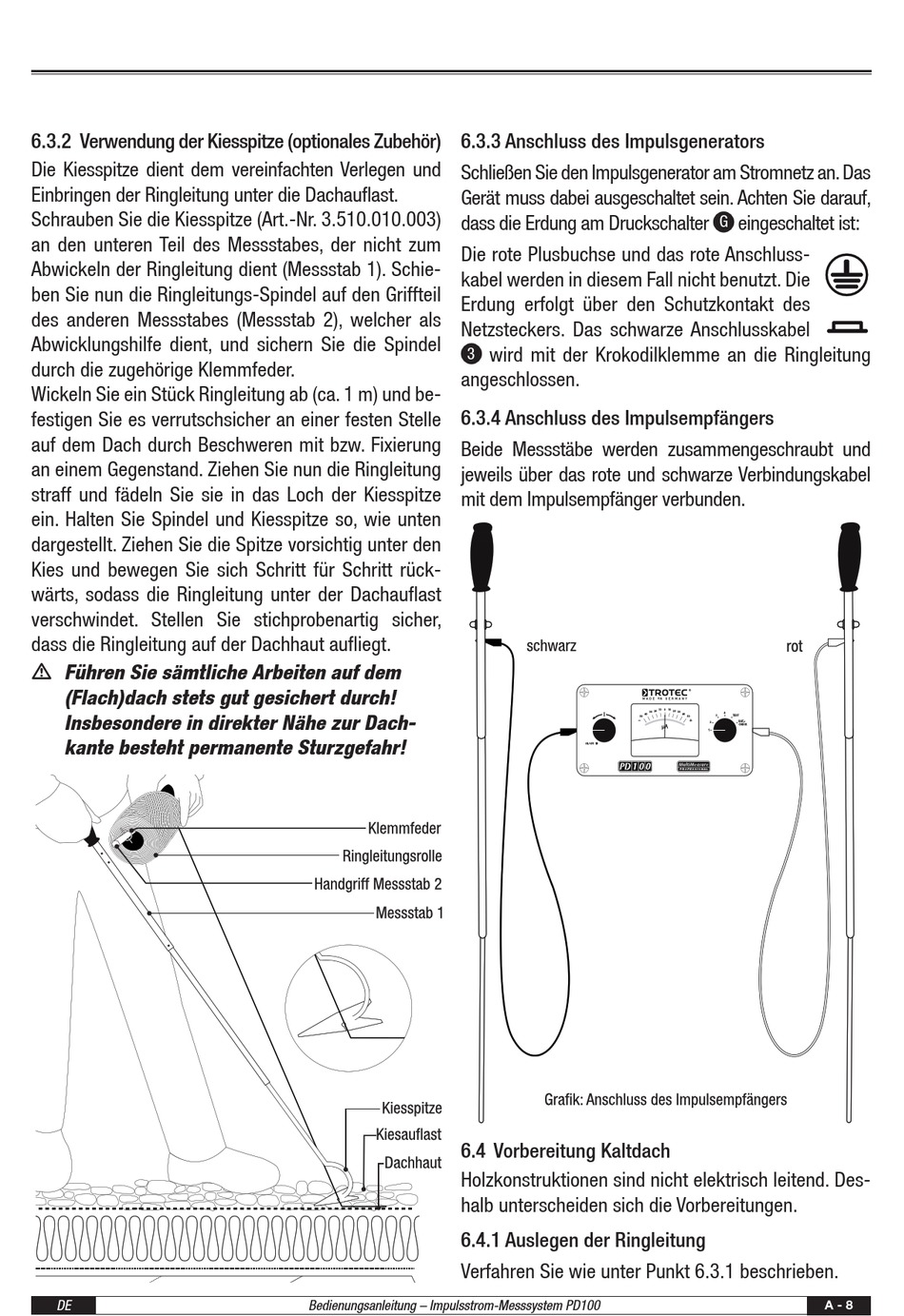

6.3.2 Verwendung der Kiesspitze (optionales Zubehör)
Die Kiesspitze dient dem vereinfachten Verlegen und
Einbringen der Ringleitung unter die Dachauflast.
Schrauben Sie die Kiesspitze (Art.-Nr. 3.510.010.003)
an den unteren Teil des Messstabes, der nicht zum
Abwickeln der Ringleitung dient (Messstab 1). Schie-
ben Sie nun die Ringleitungs-Spindel auf den Griffteil
des anderen Messstabes (Messstab 2), welcher als
Abwicklungshilfe dient, und sichern Sie die Spindel
durch die zugehörige Klemmfeder.
Wickeln Sie ein Stück Ringleitung ab (ca. 1 m) und be-
festigen Sie es verrutschsicher an einer festen Stelle
auf dem Dach durch Beschweren mit bzw. Fixierung
an einem Gegenstand. Ziehen Sie nun die Ringleitung
straff und fädeln Sie sie in das Loch der Kiesspitze
ein. Halten Sie Spindel und Kiesspitze so, wie unten
dargestellt. Ziehen Sie die Spitze vorsichtig unter den
Kies und bewegen Sie sich Schritt für Schritt rück-
wärts, sodass die Ringleitung unter der Dachauflast
verschwindet. Stellen Sie stichprobenartig sicher,
dass die Ringleitung auf der Dachhaut aufliegt.
m Führen Sie sämtliche Arbeiten auf dem
(Flach)dach stets gut gesichert durch!
Insbesondere in direkter Nähe zur Dach-
kante besteht permanente Sturzgefahr!
DE
6.3.3 Anschluss des Impulsgenerators
Schließen Sie den Impulsgenerator am Stromnetz an. Das
Gerät muss dabei ausgeschaltet sein. Achten Sie darauf,
dass die Erdung am Druckschalter
Die rote Plusbuchse und das rote Anschluss-
kabel werden in diesem Fall nicht benutzt. Die
Erdung erfolgt über den Schutzkontakt des
Netzsteckers. Das schwarze Anschlusskabel
3
angeschlossen.
6.3.4 Anschluss des Impulsempfängers
Beide Messstäbe werden zusammengeschraubt und
jeweils über das rote und schwarze Verbindungskabel
mit dem Impulsempfänger verbunden.
6.4 Vorbereitung Kaltdach
Holzkonstruktionen sind nicht elektrisch leitend. Des-
halb unterscheiden sich die Vorbereitungen.
6.4.1 Auslegen der Ringleitung
Verfahren Sie wie unter Punkt 6.3.1 beschrieben.
Bedienungsanleitung – Impulsstrom-Messsystem PD100
wird mit der Krokodilklemme an die Ringleitung
10
20
30
40
50
–
µA
eingeschaltet ist:
G
0
10
20
30
40
50
+
A - 8
