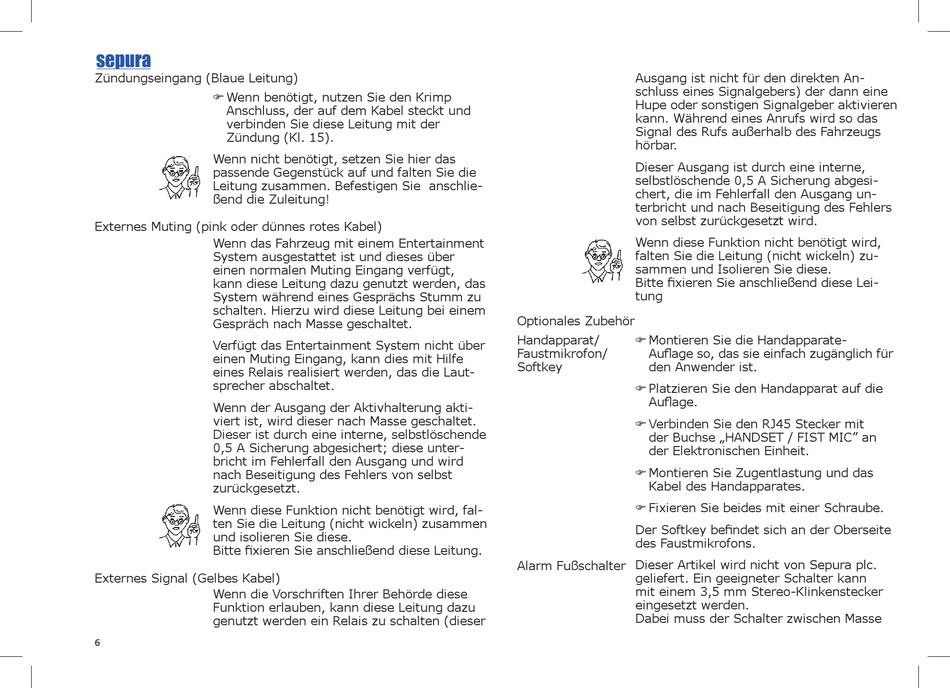

Sepura STP 8000 Installations & Bedienungsanleitung Seite 8

Zündungseingang (Blaue Leitung)
Wenn benötigt, nutzen Sie den Krimp
)
Anschluss, der auf dem Kabel steckt und
verbinden Sie diese Leitung mit der
Zündung (Kl. 15).
Wenn nicht benötigt, setzen Sie hier das
passende Gegenstück auf und falten Sie die
Leitung zusammen. Befestigen Sie anschlie-
ßend die Zuleitung!
Externes Muting (pink oder dünnes rotes Kabel)
Wenn das Fahrzeug mit einem Entertainment
System ausgestattet ist und dieses über
einen normalen Muting Eingang verfügt,
kann diese Leitung dazu genutzt werden, das
System während eines Gesprächs Stumm zu
schalten. Hierzu wird diese Leitung bei einem
Gespräch nach Masse geschaltet.
Verfügt das Entertainment System nicht über
einen Muting Eingang, kann dies mit Hilfe
eines Relais realisiert werden, das die Laut-
sprecher abschaltet.
Wenn der Ausgang der Aktivhalterung akti-
viert ist, wird dieser nach Masse geschaltet.
Dieser ist durch eine interne, selbstlöschende
0,5 A Sicherung abgesichert; diese unter-
bricht im Fehlerfall den Ausgang und wird
nach Beseitigung des Fehlers von selbst
zurückgesetzt.
Wenn diese Funktion nicht benötigt wird, fal-
ten Sie die Leitung (nicht wickeln) zusammen
und isolieren Sie diese.
Bitte fixieren Sie anschließend diese Leitung.
Externes Signal (Gelbes Kabel)
Wenn die Vorschriften Ihrer Behörde diese
Funktion erlauben, kann diese Leitung dazu
genutzt werden ein Relais zu schalten (dieser
6
Ausgang ist nicht für den direkten An-
schluss eines Signalgebers) der dann eine
Hupe oder sonstigen Signalgeber aktivieren
kann. Während eines Anrufs wird so das
Signal des Rufs außerhalb des Fahrzeugs
hörbar.
Dieser Ausgang ist durch eine interne,
selbstlöschende 0,5 A Sicherung abgesi-
chert, die im Fehlerfall den Ausgang un-
terbricht und nach Beseitigung des Fehlers
von selbst zurückgesetzt wird.
Wenn diese Funktion nicht benötigt wird,
falten Sie die Leitung (nicht wickeln) zu-
sammen und Isolieren Sie diese.
Bitte fixieren Sie anschließend diese Lei-
tung
Optionales Zubehör
Handapparat/ Montieren Sie die Handapparate-
)
Faustmikrofon/ Auflage so, das sie einfach zugänglich für
Softkey den Anwender ist.
Platzieren Sie den Handapparat auf die
)
Auflage.
Verbinden Sie den RJ45 Stecker mit
)
der Buchse „HANDSET / FIST MIC" an
der Elektronischen Einheit.
Montieren Sie Zugentlastung und das
)
Kabel des Handapparates.
Fixieren Sie beides mit einer Schraube.
)
Der Softkey befindet sich an der Oberseite
des Faustmikrofons.
Dieser Artikel wird nicht von Sepura plc.
Alarm Fußschalter
geliefert. Ein geeigneter Schalter kann
mit einem 3,5 mm Stereo-Klinkenstecker
eingesetzt werden.
Dabei muss der Schalter zwischen Masse
