signal acoustique ininterrompu retentit. Comme particularité dans
cette classe est la possibilité de pouvoir mesurer des condensa-
teurs jusqu'à max. 200 µF.
La transfo-pince trouve une application universelle, tant pour le
hobby (bricolage) qu'industrielle (sous certaines conditions) ou
scolaire
Manipulation, mise en service
A Montage de la batterie - Echange de la batterie
Afin que votre pince à courant fonctionne correctement, elle devra
être équipée d'une batterie 9 V monobloc (type 6F22 ou similaire).
Lorsque le symbole pour le remplacement de la batterie apparaît
en bas à gauche à l'affichage, vous devrez effectuer un remplace-
ment de la batterie. Procédez de la manière suivante :
- Séparez votre appareil de mesure du circuit de mesure, enle-
vez tous les câbles de mesure
- Eteignez-le (commutateur rotatif sur "OFF"), et
- dévissez la vis de fixation du recouvrement du logement de la
batterie avec un tournevis approprié.
- Dégagez maintenant prudemment le recouvrement..
- Détachez la batterie usagée de la patte de fixation et
- procédez au remplacement de la batterie en mettant une bat-
terie neuve du même type.
- Veillez à la bonne polarité (+ et -)
- Une fois le remplacement de la batterie effectué, refermez à
nouveau soigneusement le boîtier de l'appareil de mesure
- Veillez à ce que lors de la fermeture, les câbles du clip de con-
nexion (rouge et noir) ne soient pas coincés.
56

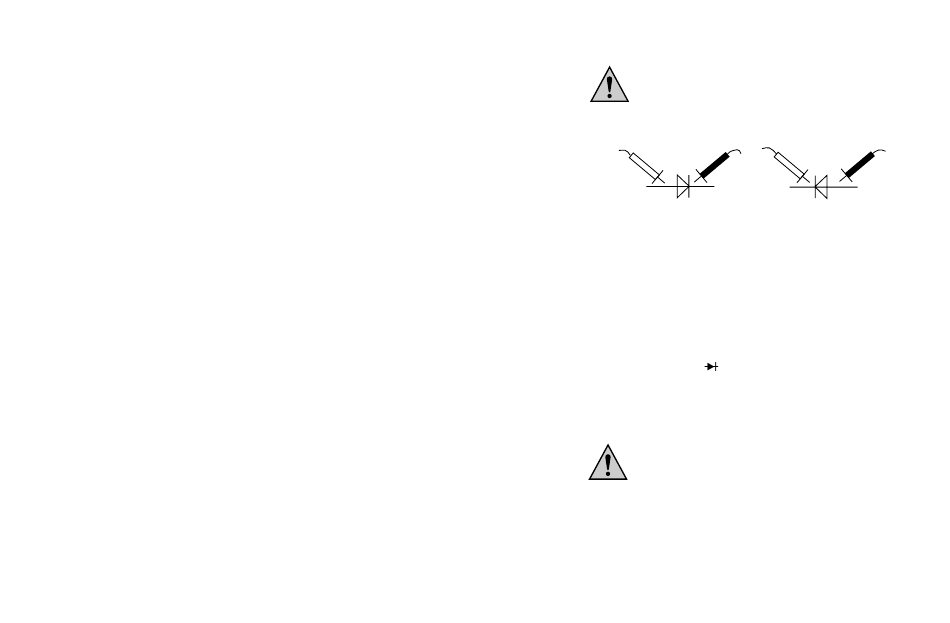

During diode or continuity testing, make sure that
the diode and any circuit into which it may possibly
be built is absolutely voltage-free. All capacitors
present must be discharged.
red
black
red
measuring
measuring
measuring
Conducting direction
G Frequency measurement
The measuring instrument has a so-called AUTO RANGE feature
only with frequency measurement. This means that the measuring
range automatically adjusts to suit the connected frequency, reco-
gnisable by the position of the decimal point.
To measure a frequency, proceed as follows:
1. Connect the black test lead to the COM socket and the red test
lead to the "HzFOhm
" socket (left).
2. Set the rotary switch to "40kHz".
3. Connect the test probes to the points to be measured (generator
output, etc.).
It is essential to observe the maximum input levels!
With voltages greater than 25 VAC or 35 VDC, there
is danger to the user in the event of contact.
Do not switch to another measuring function or to
another range during measurement. It is not possi-
ble to perform a frequency measurement at volta-
ges lower than approx. 2 V rms.
black
measuring
Blocking direction
41
