Benutzerhandbuch für die Oszilloskope und MSOs der PicoScope 3000D-Serie
2.1.5 Digitale Eingänge an MSO-Modellen

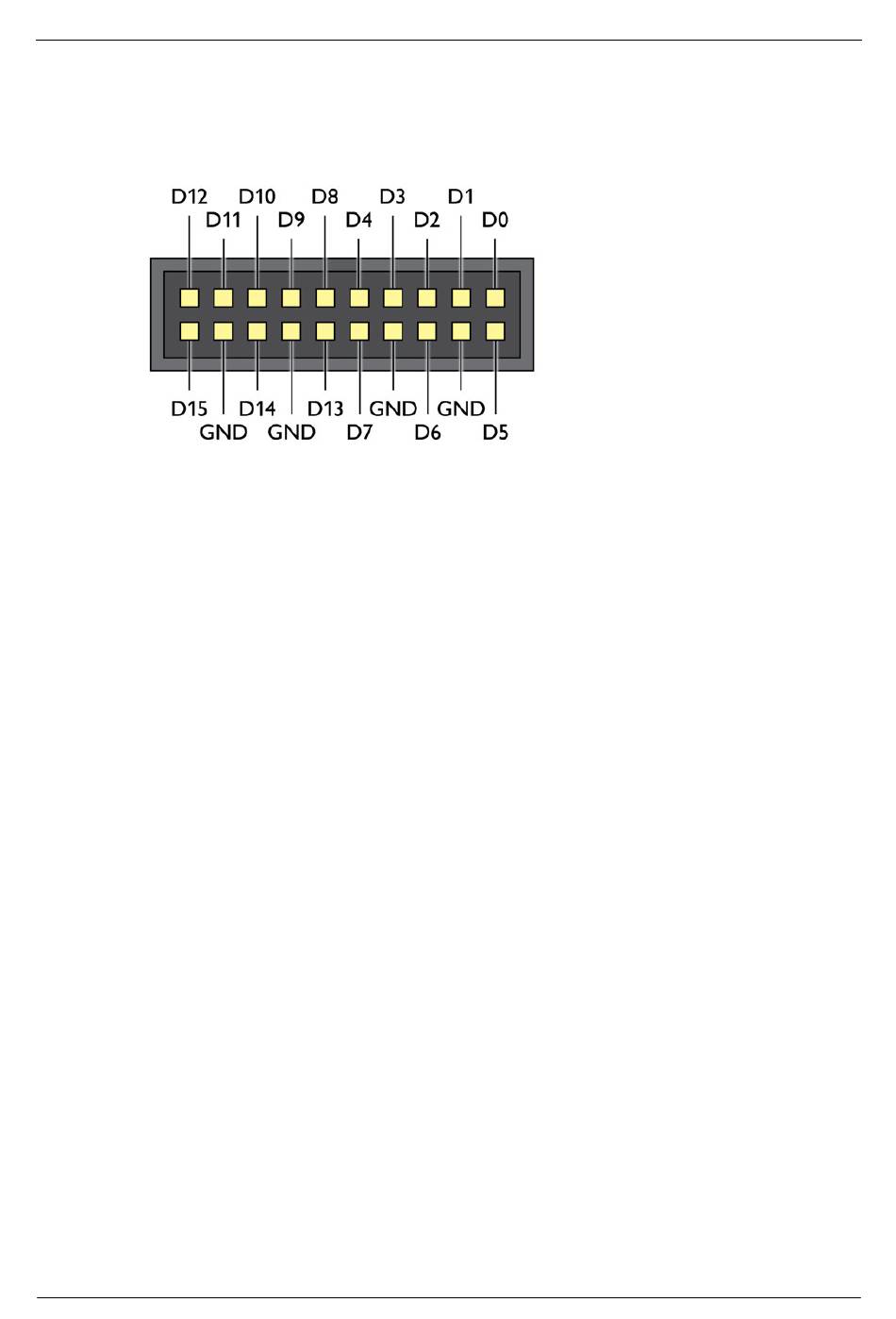

Die Digitaleingangsstifte des 20-poligen IDC-Steckverbinders sind unten abgebildet. Die Abbildung zeigt
den Blick von der Vorderseite des Oszilloskops aus.
Damit es beim Abtasten von Signalen mit sehr schnellen Flanken nicht zu Kreuzkopplungen an den
Digitaleingängen kommt, ist Folgendes zu beachten:
Leitungen, die schnelle Signale übertragen, von den anderen Zuleitungen fernhalten.
·
Leitungen, die schnelle Signale übertragen, so nahe wie möglich an den Erdungsleitungen verlegen.
·
Alle vier schwarzen Erdungsleitungen an die Erdung des zu prüfenden Schaltkreises anschließen.
·
ps3000d.de-3 Copyright © 2012–2023 Pico Technology Limited. Alle Rechte vorbehalten.
