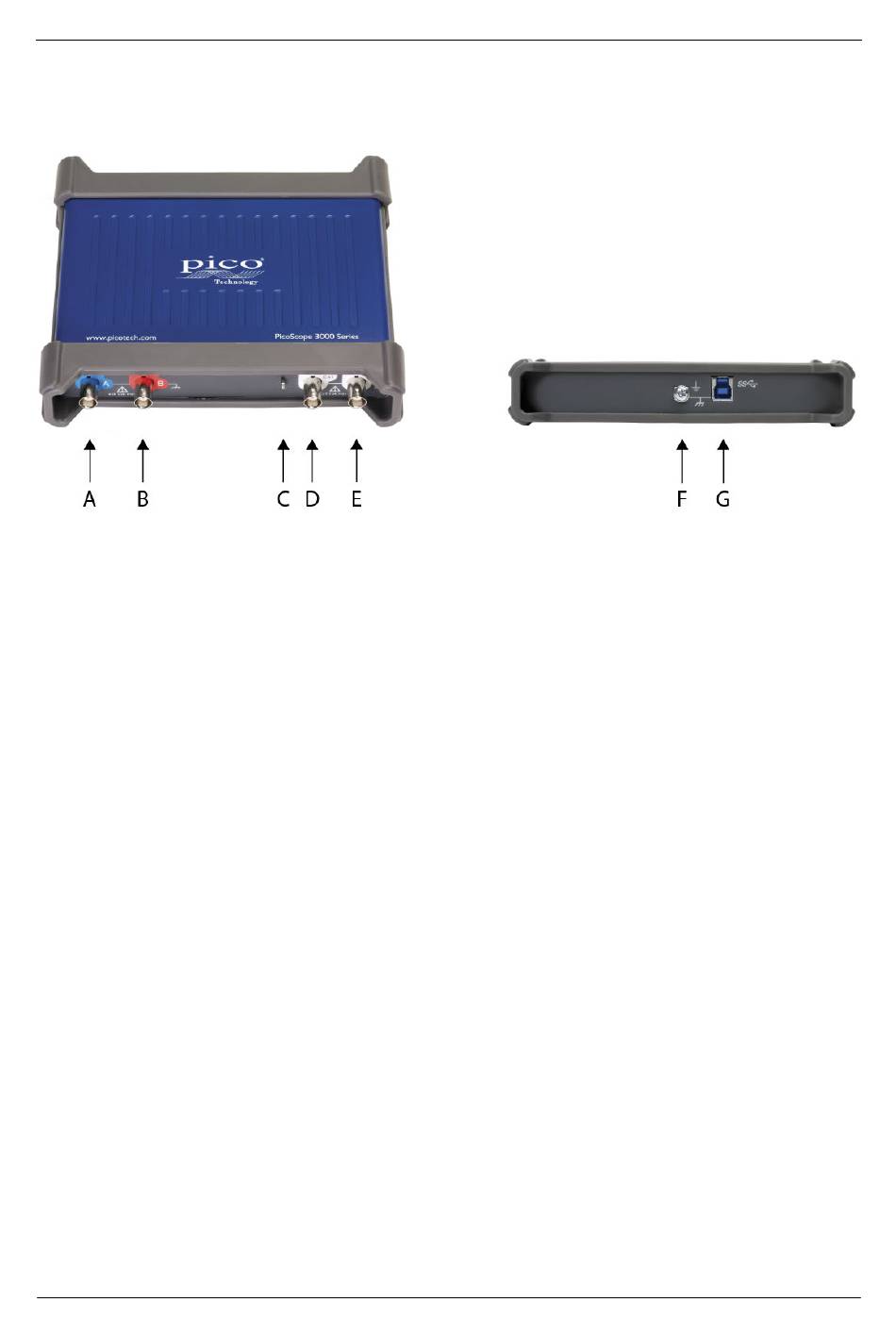

Anschlussdiagramm 2-Kanal-Modell

PicoScope 3203D, 3204D, 3205D, and 3206D.
A. Eingangskanal A
B. Eingangskanal B
C. Tastkopfkompensationsstift (oben)
LED (unten)
Blinkt grün, wenn das Oszilloskop Daten erfasst
D. Externer Trigger-Eingang (EXT)
E. Generatorausgang für anwenderdefinierte Wellenformen
F. Erdungsklemme
G. USB-Anschluss
