Benutzerhandbuch für die Oszilloskope und MSOs der PicoScope 3000D-Serie
2.1.4

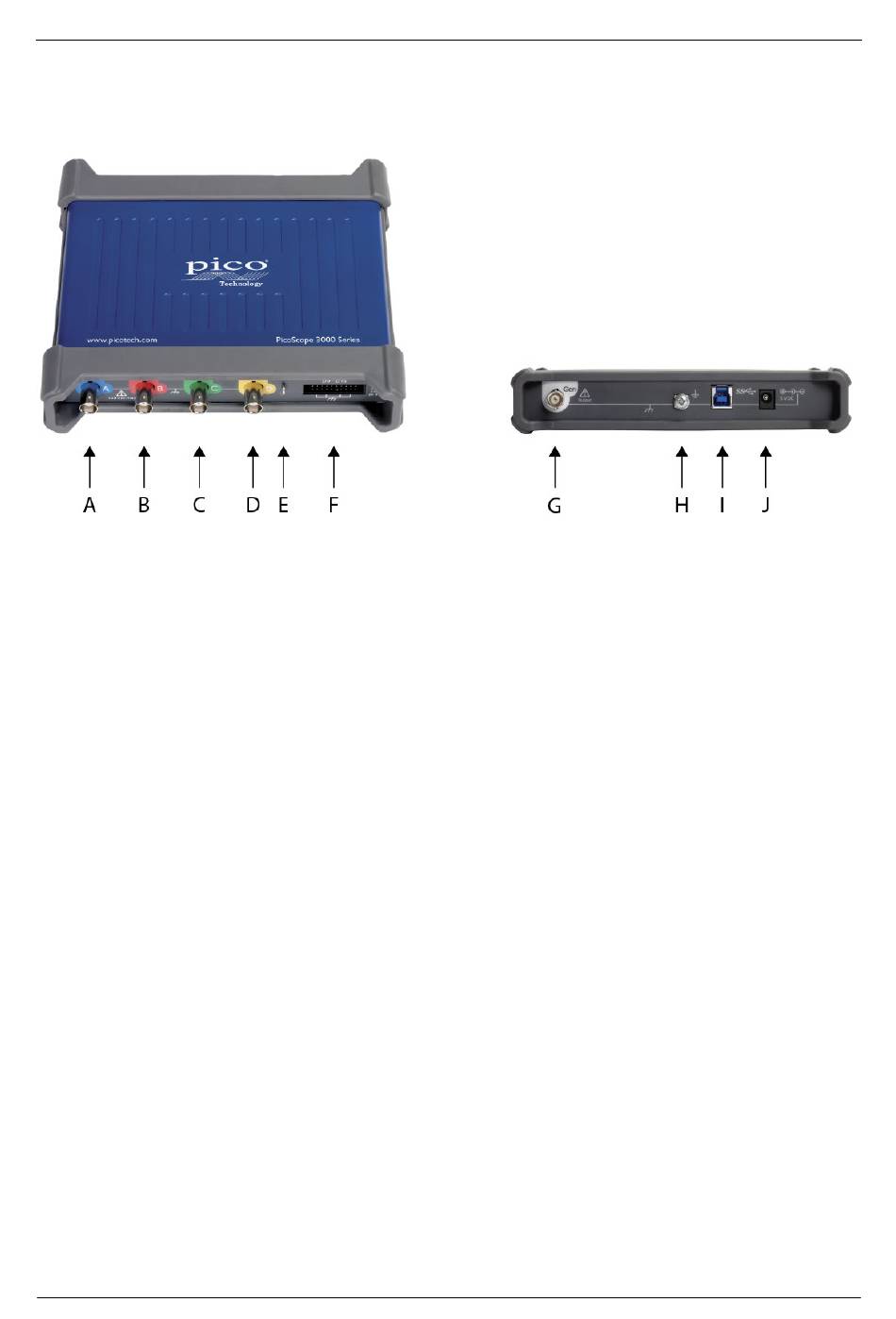

Anschlussdiagramm 4-Kanal-MSO-Modell

PicoScope 3403D MSO, 3404D MSO, 3405D MSO und 3406D MSO.
A. Eingangskanal A
B. Eingangskanal B
C. Eingangskanal C
D. Eingangskanal D
E. Tastkopfkompensationsstift (oben)
LED (unten)
Blinkt grün, wenn das Oszilloskop Daten erfasst
F. Digitale Eingänge D0 bis D15
G. Generatorausgang für anwenderdefinierte Wellenformen
H. Erdungsklemme
I. USB-Anschluss
J. Gleichspannungseingang
ps3000d.de-3 Copyright © 2012–2023 Pico Technology Limited. Alle Rechte vorbehalten.
Produktinformationen
