Benutzerhandbuch für die Oszilloskope und MSOs der PicoScope 3000D-Serie
2.1.3

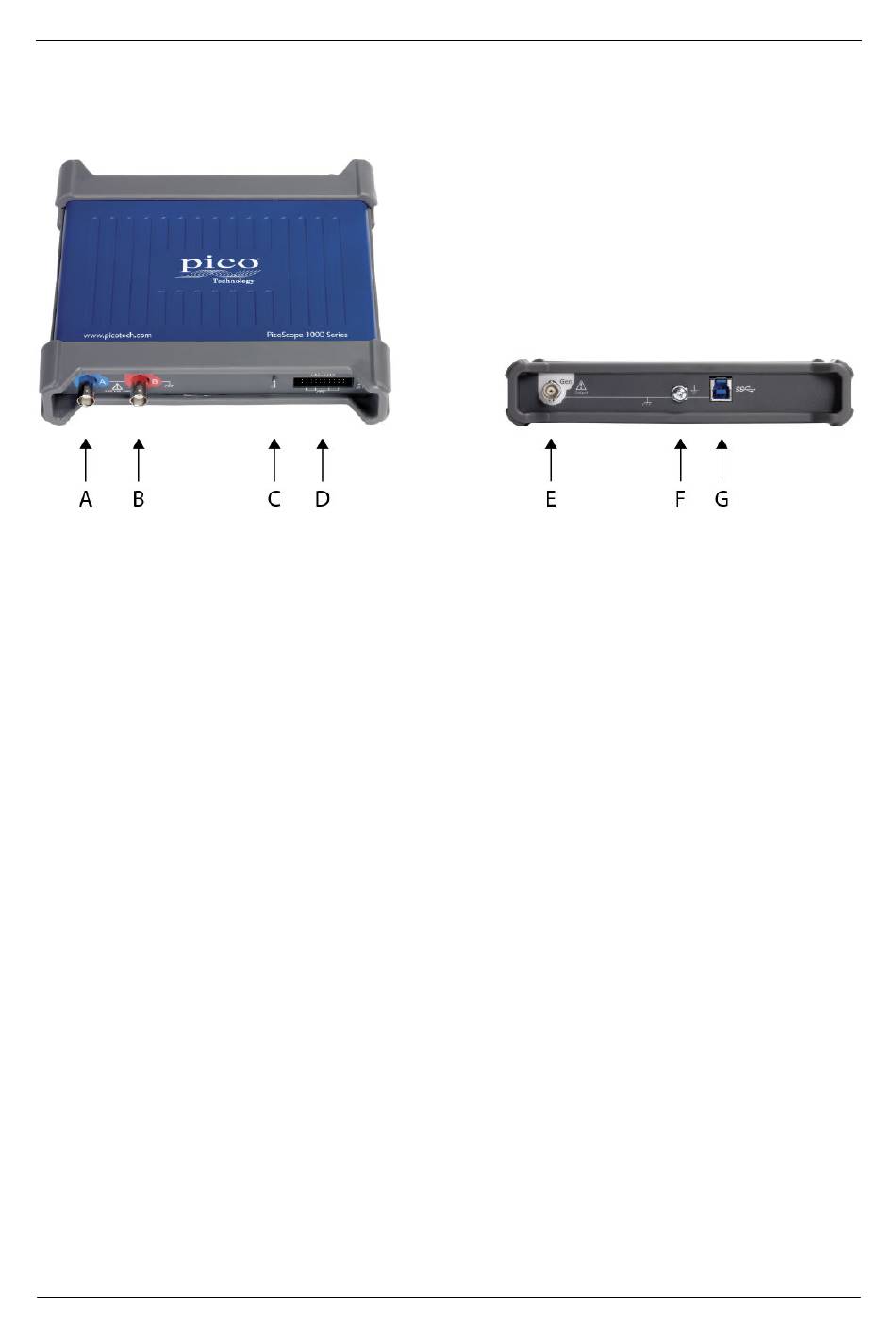

Anschlussdiagramm 2-Kanal-MSO-Modell

PicoScope 3203D MSO, 3204D MSO, 3205D MSO und 3206D MSO.
A. Eingangskanal A
B. Eingangskanal B
C. Tastkopfkompensationsstift (oben)
LED (unten)
Blinkt grün, wenn das Oszilloskop Daten erfasst
D. Digitale Eingänge D0 bis D15
E. Generatorausgang für anwenderdefinierte Wellenformen
F. Erdungsklemme
G. USB-Anschluss
