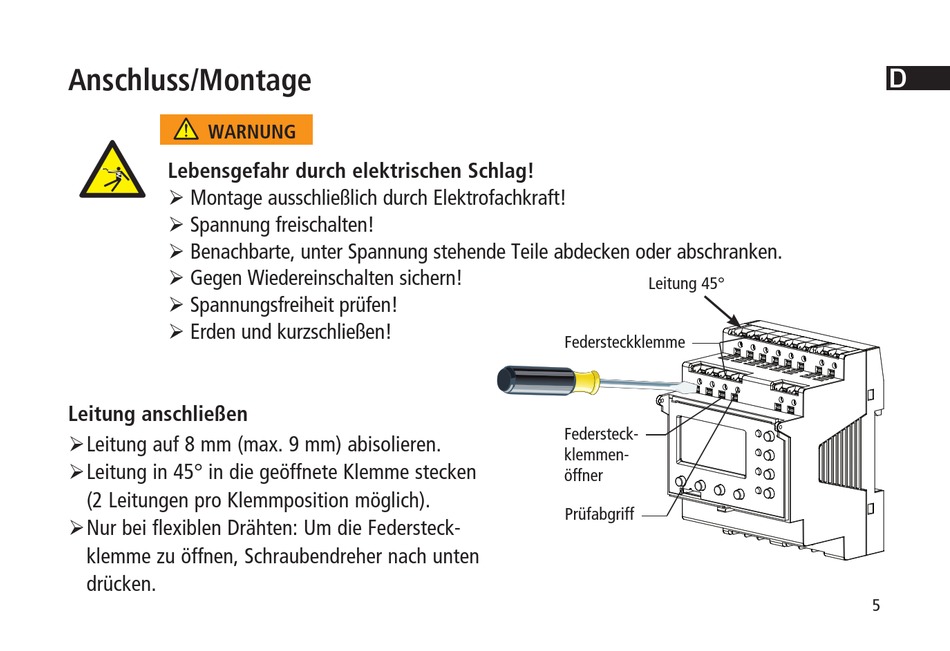

Anschluss/Montage
WARNUNG
Lebensgefahr durch elektrischen Schlag!
 Montage ausschließlich durch Elektrofachkraft!
 Spannung freischalten!
 Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
 Gegen Wiedereinschalten sichern!
 Spannungsfreiheit prüfen!
 Erden und kurzschließen!
Leitung anschließen
 Leitung auf 8 mm (max. 9 mm) abisolieren.
 Leitung in 45° in die geöffnete Klemme stecken
(2 Leitungen pro Klemmposition möglich).
 Nur bei flexiblen Drähten: Um die Federsteck-
klemme zu öffnen, Schraubendreher nach unten
drücken.
Leitung 45°
Federsteckklemme
Federsteck-
klemmen-
öffner
Prüfabgriff
