TR

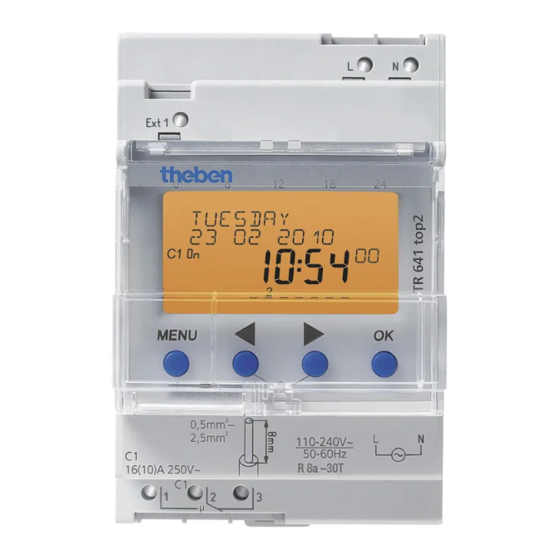

TR 641 top2
TR 642 top2
TR 644 top2
TR 641 top2 RC
TR 642 top2 RC
TR 644 top2 RC

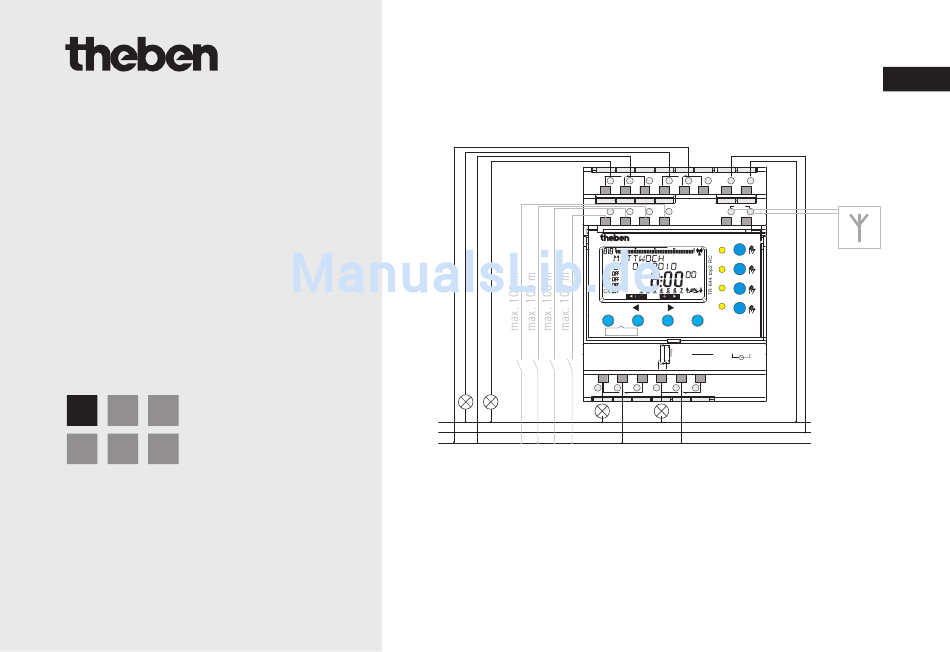

Montage- und
Bedienungsanleitung
Digitale Zeitschaltuhr mit Jahres- und
Astroprogramm
D
GB
F
I
E
NL
Weitere Sprachen finden Sie als Download
unter
www.theben.de
641 0 100
642 0 100
644 0 100
641 0 300
642 0 300
644 0 300
µ
µ
L
N
4
10
5
6
11
12
C2
C4
DATA
Ext1
Ext2
Ext3
Ext4
-
+
0
6
18
12
24
C1
C1
C2
C2
C3
C4
C3
E
MENU
OK
C4
0,5mm -
2
C2/C4
L
N
110-240V~
2,5mm
2
16(10)A 250V~
50-60Hz
C1/C3
10(10)A 250V~
R8a - 30T
C1
C3
7
1
2
3
8
9
µ
µ
TR 644 top2 RC
309 429 01
D
Antenne top2 RC-DCF
Antenne top2 RC-GPS
N
L
L
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Theben TR 641 top2
Inhaltszusammenfassung für Theben TR 641 top2
- Seite 1 309 429 01 TR 641 top2 641 0 100 TR 642 top2 642 0 100 TR 644 top2 644 0 100 µ µ TR 641 top2 RC 641 0 300 DATA Ext1 Ext2 Ext3 Ext4 TR 642 top2 RC 642 0 300...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis OPTIONEN Grundlegende Sicherheitshinweise Astroprogramme einstellen Display und Tasten/Bedienprinzip 4-Kanal-Erweiterungsmodul Anschluss/Montage PIN-Code eingeben Übersicht Menüführung Externer Eingang Erstinbetriebnahme Zeitschaltprogramme oder Astroprogramme 9 Zeitsignal empfangen mit Antenne top2 Speicherkarte OBELISK top2 PROGRAMM LAN-Modul Schaltzeit neu programmieren im Serviceadresse/Hotline Standardprogramm Technische Daten Schaltzeit abfragen/ändern/löschen Alle Schaltzeiten löschen Impulszeit programmieren... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • Entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 • Gangreserve (8 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) Bestimmungsgemäße Verwendung •... -
Seite 4: Display Und Tasten/Bedienprinzip
µ µ Display und Tasten Bedienprinzip DATA Ext1 Ext2 Ext3 Ext4 Anzeige Antenne Programmanzeige 1. Textzeilen lesen top2 RC-DCF bzw. Text stellt Frage dar Programmierte GPS angeschlossen Schaltzeiten Zeitanzeige µ µ Wochentags- und Wochentage 1 – 7 Datumsanzeige DATA Anzeige Astro- MENU Ext1 Ext2... -
Seite 5: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Leitung 45° Spannungsfreiheit prüfen! Erden und kurzschließen! Federsteckklemme Leitung anschließen Federsteck- ... -
Seite 6: Übersicht Menüführung
Übersicht Menüführung MENU PROGRAMM SIMULATION UHRZEIT/DATUM KANAL WAEHLEN KANAL WAEHLEN UHRZEIT STANDARD- SONDER- START JAHR DATUM PROGRAMM P0 PROGRAMM 2010 P1–P16 2010 SOMMER- START MONAT WINTER REGEL ABFRAGEN-AEN- 2010 WOCHENTAGS DERN-LOESCHEN START TAG NUMMER LOESCHEN 2010 DATUMSFORMAT P0 ALLES SCHALTZEIT... - Seite 7 MANUELL ENDE OPTIONEN KANAL WAEHLEN ASTRO DAUER EIN EXT EINGANG DAUER AUS BETRIEBSSTUND ZAEHLER HAND EIN SPRACHE TIMER KURZ- WERKS ZEITSCHALTUNG EINSTELLUNGEN FERIEN LCD- SONDERPROGR INFO AKTIVIEREN BELEUCHTUNG ZUFALL ENDE ENDE ERWEITERUNGS- MODUL EM 4 * nur bei RC-Geräten...
-
Seite 8: Erstinbetriebnahme
Erstinbetriebnahme oder DEUTSCH SOMMER Datum, Uhrzeit und Sommer-/ WINTER EUROPA WEST DATUMS- Winterzeitregel einstellen FORMAT SOMMER WINTER JAHR EUROPA OST 2010 Beliebige Taste drücken und Anzeigen im SOMMER WINTER 21 01 2010 Display folgen (siehe Bild). CANADA MONAT SOMMER 21 01 2010 WINTER USA... -
Seite 9: Zeitschaltprogramme Oder Astroprogramme
Zeitschaltprogramme oder Astroprogramme Mit den digitalen Jahres-Zeitschaltuhren TR 641 top2 (1-Kanal-Uhr), TR 642 top2 (2-Kanal-Uhr), TR 644 top2 (4-Kanal-Uhr) lassen sich wahlweise für jeden Kanal Zeitschalt- oder Astroprogramme programmieren und schalten. Zeitschaltprogramme Astroprogramme Zeitschaltfunktion Für jeden Kanal kann anstelle der Zeitschaltfunktion –... -
Seite 10: Zeitschaltprogramm Schaltzeit Neu Programmieren Im Standardprogramm
Zeitschaltprogramm Schaltzeit neu programmieren im Standardprogramm Beispiel: Beleuchtung einer Sporthalle von Mo–Fr, 7:30 bis 12:00 Uhr einschalten MENU drücken. PROGRAMM erscheint. Mit OK bestätigen. KANAL WAEHLEN erscheint. KANAL 1 mit OK bestätigen. STANDARDPROGRAMM P0 erscheint. Mit OK bestätigen. NEU erscheint. ... - Seite 11 MENU PROGRAMM KANAL WAEHLEN STANDARD- SONDER- SONDER- LOESCHEN PROGRAMM PROGRAMM 1 PROGRAMM 2 KANAL 1 ALLES SCHALTZEIT IMPULS ZYKLUS STUNDE STELLEN EIN 7.30 MINUTE STELLEN ALLE TAGE MONTAG DIENSTAG KOPIEREN SPEICHERN DAZU GESPEICHERT...
-
Seite 12: Schaltzeit Abfragen/Ändern/Löschen
Schaltzeit abfragen/ändern/löschen MENU MENU drücken. PROGRAMM erscheint. PROGRAMM Mit OK bestätigen. KANAL WAEHLEN KANAL 1 mit OK bestätigen. STANDARD- STANDARD PROGRAMM P0 mit PROGRAMM OK bestätigen. ABFRAGEN- LOESCHEN Mit ABFRAGEN-AENDERN- AENDERN- P0 ALLES ... -
Seite 13: Alle Schaltzeiten Im Standardprogramm Löschen
Alle Schaltzeiten im Standard- MENU programm löschen PROGRAMM KANAL WAEHLEN MENU drücken. PROGRAMM erscheint. STANDARD- Mit OK bestätigen. PROGRAMM KANAL 1 mit OK bestätigen. ABFRAGEN- LOESCHEN AENDERN- P0 ALLES STANDARD PROGRAMM P0 erscheint. LOESCHEN LOESCHEN ... -
Seite 14: Impulszeit Programmieren
Impulszeit programmieren Beispiel: Pausenzeichen am Montag 8:05 Uhr für 5 s einschalten MENU drücken. PROGRAMM erscheint. Mit OK bestätigen. KANAL WAEHLEN erscheint. KANAL 1 mit OK bestätigen. STANDARDPROGRAMM P0 erscheint. Mit OK bestätigen. NEU erscheint. Mit OK bestätigen. SCHALTZEIT erscheint. ... - Seite 15 MENU PROGRAMM KANAL WAEHLEN STANDARD- PROGRAMM SCHALTZEIT IMPULS ZYKLUS STUNDE STELLEN EIN 8.05 ALLE TAGE MONTAG MINUTE STELLEN SPEICHERN KOPIEREN SPEICHERN SEKUNDE STELLEN GESPEICHERT DAZU GESPEICHERT PULSDAUER IN DIENSTAG MINUTEN PULSDAUER IN SEKUNDEN SPEICHERN Dauer 5 s GESPEICHERT...
-
Seite 16: Zykluszeit Programmieren
Zykluszeit programmieren Neben Ein- und Ausschaltzeiten (Schaltzeit) sowie Kurzzeitimpulsen (Impuls) können auch Zykluszeiten (Zyklus) programmiert werden. Die Pulsdauer (+ Pulspause) ist begrenzt auf 17 h, 59 min, 59 s • Unter Zykluszeiten versteht man zyklisch wiederkehrende Zeitfunktionen wie Lüftersteuerungen, Urinalspülungen etc. Beispiel: Wasserspülung Montag von 8:00 bis 20:30 Uhr alle 15 min für 20 s einschalten (8:00 –8:00... -
Seite 17: Standardprogramm Und Sonderprogramme
Standardprogramm und Sonderprogramme • Das Standardprogramm P0 (Wochenprogramm mit Schaltzeiten, Impuls- und Zykluszeiten oder Astroprogramm) ist immer aktiv, hat aber die niedrigste Priorität und kann von den Sonderpro- grammen P1–P16 überlagert werden. • Bei den Sonderprogrammen gilt: je höher die Zahl, desto höher die Priorität. Das Sonderpro- gramm 16 besitzt die höchste, das Sonderprogramm 1 die geringste Priorität. - Seite 18 – Chinesisches Neujahr (20 Tage vor ... 20 Tage nach dem Chinesischen Neujahr) – Datum mit Serienmuster (Terminserie): Start und Ende werden festgelegt und der Start nach einer einstellbaren Anzahl von Tagen wiederholt (spätestens nach 200 Tagen) – Wochentagsregel (z. B. jeden 3. Mittwoch im September) Sonderprogramme Beispiele für kalenderabhängige Datumsbereiche: –...
-
Seite 19: Datum Mit Serienmuster (Terminserie)
– Datum mit Serienmuster (Terminserie) ab November 2010 fortlaufend jede 2. Woche ausführen Start am Montag 01.11.2010 um 0:00 Uhr; Ende am Montag 08.11.2010 um 0:00 Uhr, Start wiederholen nach 14 Tagen – Datum abhängig von Wochentag etc. jeden Monat am 1. Wochenende, von Samstag 06:00 Uhr bis Sonntag 18:00 Uhr; Start 1. -
Seite 20: Funktion: Dauer Ein - Aktiv In Den Programmierten Datumsbereichen
– Fixe Ausschaltungen (z. B. Nachtunterbrechung) und Einschaltungen können zusätzlich als Wochenprogramm eingegeben werden, um die Astrozeiten ganz oder teilweise zu über- lagern. Beispiel: Das Standardprogramm schaltet die Straßenbeleuchtung abhängig von den Astro- zeiten ein. Eine Nachtunterbrechung ist von 23:00 Uhr bis 04:00 Uhr programmiert. Das Sonderprogramm 1 ist im Datumsbereich vom 30. -
Seite 21: Simulation
SIMULATION MENU PROGRAMM SIMULATION Bei der Simulation handelt es sich um eine kanalbezoge- KANAL ne Gesamtabfrage. Alle eingegebenen Schaltungen des WAEHLEN Kanals (Standard- und Sonderprogramm, Schaltzeiten, START JAHR Impuls- und Zyklusprogramme) werden in der zeitlichen 2010 Abfolge ihrer Ausführung angezeigt. 21 01 2010 START MONAT Bei einem Astrokanal werden alle Astro-Einschaltungen... -
Seite 22: Uhrzeit/Datum
UHRZEIT/DATUM Im Menü UHRZEIT/DATUM können in den Untermenüs UHRZEIT, DATUM, SOMMER WINTERREGEL, WOCHENTAGSNUMMER, OSTERREGEL etc. eingegeben/verändert werden. MENU drücken, mit DATUM/UHRZEIT wählen und den Anzeigen im Display folgen. MENU UHRZEIT/DATUM UHRZEIT DATUM SOMMER- WOCHENTAGS- DATUMS-... -
Seite 23: Manuell
MANUELL Im Menü MANUELL werden manuelle Schaltfunktionen ausgeführt. In den Untermenüs HAND, DAUER EIN/AUS, TIMER-KURZZEITSCHALTUNG, FERIEN, ZUFALL sowie SONDERSPANNUNG AKTIVIEREN können die manuellen Schaltungen aktiviert/programmiert werden. MENU drücken, mit MANUELL wählen und den Anzeigen im Display folgen. MENU * Unterbrechungen: mehrere zufällige Ein- und Ausschaltungen während einer program- mierten Einschaltphase MANUELL... -
Seite 24: Hand- Und Dauerschaltung
0,5mm - C2/C4 240V~ 110-240V~ 110-240V~ 110-240V~ 110-240V~ 110-240V~ 2,5mm 2,5mm 2,5mm 2,5mm 2,5mm 110-240V~ TR 641 top2 RC TR 642 top2 RC TR 644 top2 RC 2,5mm 16(10)A 250V~ 60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz 50-60Hz C1/C2 C1/C2 C1/C2... -
Seite 25: Optionen
OPTIONEN Im Menü OPTIONEN können die Untermenüs ASTRO, EXTERNER EINGANG, BETRIEBSSTUNDEN- ZAEHLER, SPRACHE, PIN, LCD-BELEUCHTUNG, ERWEITERUNGSMODUL (nur bei den RC-Geräten), WERKSEINSTELLUNGEN sowie INFO aufgerufen werden. MENU drücken, mit OPTIONEN wählen und den Anzeigen im Display folgen. MENU OPTIONEN ... -
Seite 26: Astroprogramme Einstellen
ASTROprogramm einstellen MENU OPTIONEN ... wenn ein Zeitschaltprogramm aktiv ist. ASTRO MENU drücken, mit OPTIONEN wählen und ASTRO EINSTELLUNGEN den Anzeigen im Display folgen. KANAL WAEHLEN Sie werden automatisch zur Einstellung der ZEITSCHALT- UMSCHALTUNG POSITIONsdaten (LAND oder KOORDINATEN- PROGRAMM AUF ASTRO- Eingabe) und der ASTRO-EINSTELLUNGEN (OFFSET... - Seite 27 Im OPTIONEN-Untermenü ASTRO können – Bei Sonnenuntergang wird eingeschaltet, bei Sonnenaufgang wird ausgeschaltet nachdem ein Kanal auf Astroprogramm umge- (Beispiel: Straßenbeleuchtung) stellt wurde – Astrozeiten, Offset, Astromode – Abends Aus, morgens Ein sowie Position (Ortsangaben) abgefragt oder Bei Sonnenuntergang wird ausgeschaltet, bei verändert werden.
- Seite 28 MENU OPTIONEN ASTRO ASTRO POSITION ENDE EINSTELLUNGEN LAND ENDE KOORDINATEN LAND BREITENGRAD DEUTSCHLAND NORD STADT LAENGENGRAD STUTTGART GESPEICHERT ZEITZONE UTC + 1 H GESPEICHERT KANAL WAEHLEN ASTROZEITEN OFFSET ASTRO-MODE UMSCHALTUNG ENDE ZEITSCHALT- PROGRAMM OFFSET ABENDS EIN...
-
Seite 29: 4-Kanal-Erweiterungsmodul
Zeitschaltuhr angemeldet werden SET TASTE AM EM4 DRUECKEN (vgl. Bedienungsanleitung für das Modul MODUL EM 4 EM 4 top2). AKTIV PIN-Code eingeben Der PIN-Code wird menügeführt in OPTIONEN eingestellt. Wenn Sie den PIN ver- gessen haben, rufen Sie die Theben-Hotline an. -
Seite 30: Externer Eingang
EXTERNER EINGANG Für jeden Kanal lässt sich ein EXTERNER EINGANG (siehe Bild) mit unterschiedlichen Funktionen einstellen. MENU drücken, mit EXT EINGANG wählen und den Anzeigen im Display folgen. 3 Untermenüs sind wählbar: Inaktiv, Taster-(Funktion), Schalter-(Funktion) – INAKTIV: Der externe Eingang hat keine Funktion –... - Seite 31 MENU OPTIONEN ASTRO EXT-EINGANG BETRIEBSSTUN- DENZAEHLER KANAL WAEHLEN INAKTIV TASTER SCHALTER GESPEICHERT HAND TIMER KURZ- TREPPENLICHT DAUER EIN bzw. ZEITSCHALTUN DAUER AUS bzw. SONDERPROGR GESPEICHERT EIN bzw. AUS ABSCHALTBAR GESPEICHERT bzw. NACH- SCHALTBAR TIMER TREPPENLICHT...
-
Seite 32: Zeitsignal Empfangen Mit Antenne Top2
Zeitsignal empfangen mit geeigneter Antenne top2 RC-DCF oder Antenne top2 RC-GPS • Nur die Antenne top2 RC-DCF (907 0 410) oder Antenne top2 RC-GPS (907 0 610) für die Jahresschaltuhr verwenden. • Durch Anschluss der Antenne top2 RC-DCF bzw. GPS kann die Zeitschaltuhr über das DCF- bzw. -
Seite 33: Zeitzonenanpassung
HINWEISE Beim Anschluss Polarität beachten. Separate Leitung für Versorgung der Antenne verlegen. Leitungslänge von max. 100 m beachten. DCF-Antenne so ausrichten, dass die grüne LED im Sekundentakt blinkt. An eine Antenne können max. 5 Jahresschaltuhren angeschlossen werden. Zeitzonenanpassung µ... -
Seite 34: Speicherkarte Obelisk Top2
Speicherkarte OBELISK top2 Kopieren OBELISK UHR Kopiert das Schaltprogramm (alle Standard- und Sonderprogramme) und wahlweise alle Speicherkarte verwenden (siehe Bild) Einstellungen der Zeitschaltuhr (z. B. Position, Offset, Externer Eingang, Zeitformat etc.) aus Speicherkarte in die Zeitschaltuhr stecken. der Speicherkarte in die Zeitschaltuhr ... -
Seite 35: Lan-Modul
LAN-Modul EM LAN top2 Serviceadresse/Hotline Serviceadresse Mit dem LAN-Modul EM LAN top2 (649 0 Theben AG 900) ist ein Fernzugriff über LAN-Netzwerk Hohenbergstr. 32 auf die Jahresschaltuhr möglich. Daten der 72401 Haigerloch DEUTSCHLAND Software OBELISK top2 (Schaltprogramme und Fon +49 (0) 74 74/6 92-0 Geräteinstellungen) können mittels Fernver-... -
Seite 36: Technische Daten
Technische Daten 641 0 100 641 0 300 642 0 100 642 0 300 644 0 100 644 0 300 Betriebsspannung; Frequenz 110 – 240 V~, -15 %/+10 % ; 50 - 60 Hz Eigenverbrauch (typ.) 1,3 W 2,0 W 1,7 W 2,5 W 2,6 W...
