3

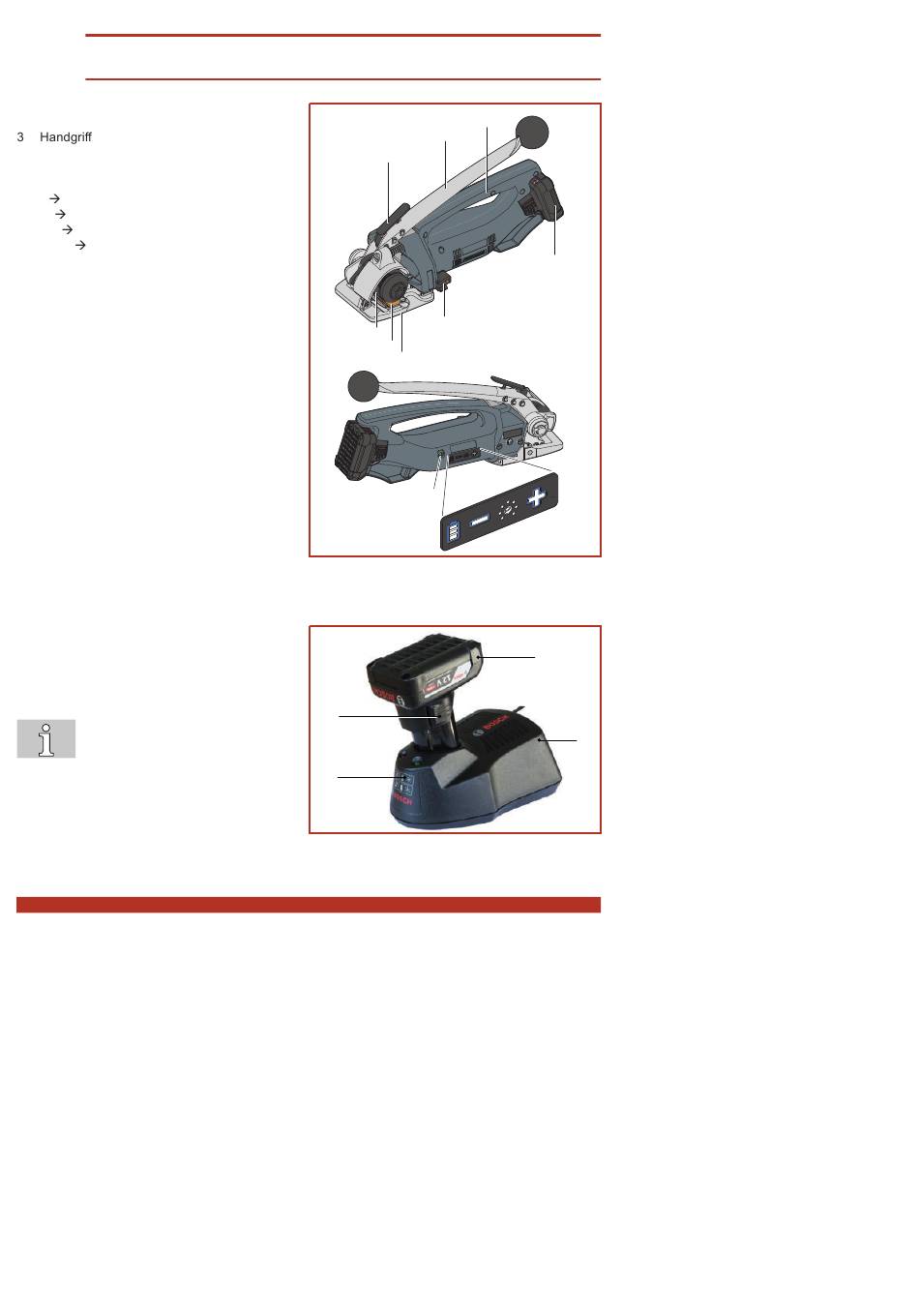

Beschreibung
3.1
Aufbau
1
Schweisstaste
2
Spannhebel
4
Akku
5
Abschneidvorrichtung
6
Seriennummer (X/JJMMYYYY)
E=BHC 3
X
Baujahr
JJ
Monat
MM
YYYY
fortlaufende Nummer
7
Spannschuh
8
Spannrad
9
Folientastatur
– Akku Ladeanzeige (Kap. 4.1.3)
– Schweisszeit einstellen (Kap. 4.3)
10 Drei-Farben LED
– Grün leuchtend: Betriebsbereit
– Gelb leuchtend: Während dem Ver-
schweissen und der darauf folgenden
Abkühlzeit.
– Rot blinkend: Wenn der Spannhebel wäh-
rend dem Schweissprozess zu früh zurück
bewegt wird (Gerät ist blockiert; Akku ent-
fernen und wieder einsetzen).
– LED aus: Akku Ladezustand zu niedrig.
Akku und Ladegerät
1
Akku
(Bosch Li-Ion 12 V/6.0 Ah)
2
Ladegerät
(AL60 DV1419)
3
Akku-Entriegelung
4
LED-Anzeige
Für detaillierte Angaben siehe separat
beiliegende Betriebsanleitung für den
Akku und das Ladegerät.
8 von 20
1
8
7
6
10
3
4
SIGNODE BHC 3
3
2
4
5
9
1
2
V 02.22_DE
