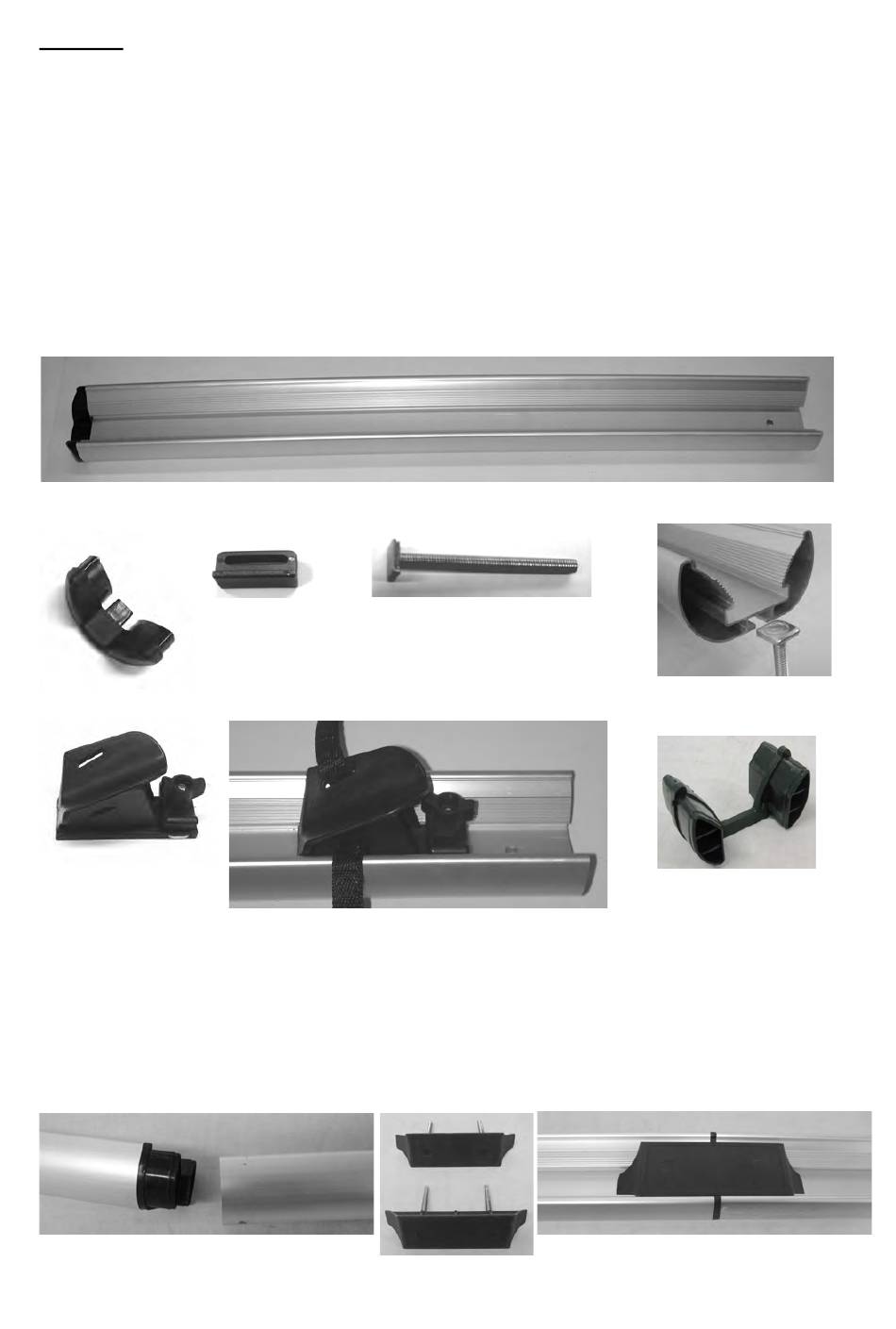

Schritt 2
Um den Rädern Ihrer Fahrräder auf dem Träger festen Halt zu bieten, werden zwei
Radschienen auf den Grundrahmen montiert. Die Radschienen müssen zunächst
zusammengesetzt werden. Jeweils zwei Schienenhälften ergeben eine Radschiene.
Legen Sie zunächst zwei Radschienen auf Ihre Arbeitsunterlage. Stecken Sie an einer
Seite jeder Schiene eine Endkappe auf, die andere Seite bleibt frei. An der Unterseite der
Schienenhälften befindet sich eine Nut, die sogenannte Kulisse. In die Kulisse der linken
Schienenhälfte wird zuerst eine Gurtführung und eine Kulissenschraube M6 x 75
geschoben. (siehe Detail) An der rechten Schienenhälfte wird nur die Kulissenschraube
eingeschoben. An der oberen Seite der Radschiene befindet sich ebenfalls eine Nut. In
diese wird je ein Radstopper eingeschoben. (siehe Detail) Die Feststellschraube des
Stoppers muß zur Mitte der Schiene weisen, das Gefälle des Stoppers nach aussen.
Radschiene (eine Hälfte)
Endkappe
Gurtführung
Radstopper
Nun werden je zwei Schienenhälften miteinander verbunden. Dazu wird das
Verbindungsstück zunächst in die erste Schienehälfte gedrückt und dann die zweite
Schienenhälfte aufgesteckt. (siehe Detail) Von oben wird jetzt an der Verbindung der
beiden Hälften der sogenannte Verbindungsklotz aufgesteckt. (siehe Detail) Die
Schrauben des Klotzes werden durch die entsprechenden Bohrungen in der Schiene
geführt.
Detail Verbindungsstück
Kulissenschraube M6x75
Detail Radstopper
Verbindungsklötze
Detail Kulisse
Verbindungsstück
Detail Verbindungsklotz
6
