Einrichten der Monitore
V E
ERBINDEN DER INGÄNGE
Jede herkömmliche Signalquelle mit Linepegel kann mit den LINE INPUT
genannten Audioeingängen der M1 Active Mk2 verbunden werden. Die
Anschlussbuchse der Monitore kann sowohl XLR- als auch 6,3mm
Klinkenstecker aufnehmen , die entweder symmetrisch oder unsymmetrisch
verschaltet sein können. Die beste Wahl ist es, hochwertige XLR-XLR
Mikrofonkabel zwischen der Signalquelle und den Monitoren zu verwenden. Ein
normales Kabel mit 6,3mm Monoklinken funktioniert aber auch.

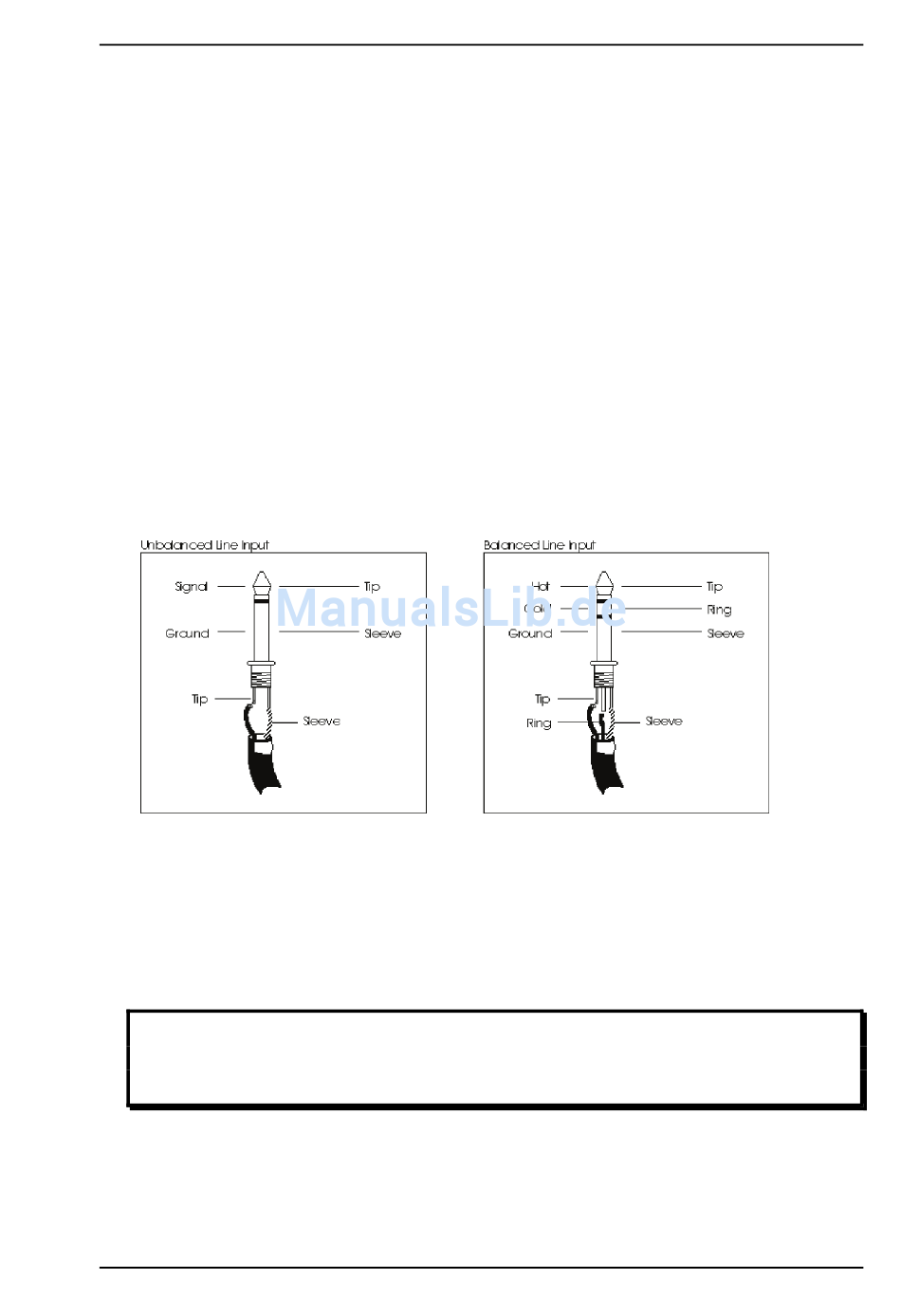

Polarität: Die Verkabelung des Eingangsanschlusses ist links neben der
Buchse auf der Rückseite abgedruckt.
+ Pin 2: tip ("hot")
- Pin 3: ring ("cold")
Shield Pin 1: sleeve (ground)
Eine positive Spannung am Pin 2 hat zur Folge, dass sich der Basslautsprecher
nach außen bewegt.
Direkte Verbindung mit unsymmetrischen -10 dBV Line Pegel
Klangquellen: Die meisten Synthesizer, Drummodule- und computer,
Effektgeräte, Kassettendecks und CD Player arbeiten mit einem Pegel von –10
dBV. Der durchschnittliche Pegel der Signale entspricht etwa einem 1/3 Volt.
Sie verfügen über Kopfhörer oder Chinchausgänge. Diese können direkt mit den
Line Eingängen der Active Mk2 verbunden werden.
Schließen Sie aber NIEMALS die Lautsprecherausgänge eines
Verstärkers oder eines Receivers an die Line Eingänge der Monitore an.
Verwenden Sie nur Klangquellen, die einen Linepegel ausgeben.
Direkte Verbindung mit symmetrischen +4 dBu Line Pegel Klangquellen:
Professionelle Aufnahmegeräte und Mischpulte verwenden diesen Pegel, der
über eine höhere Spannung verfügt (1.24 Volts durchschnittlicher Pegel) Diese
