- Seite 1 Montage-, Bedienungs- und Wartungsanleitung Luftheizer LHD / LHD-V (Original) Wolf GmbH, Postfach 1380, 84048 Mainburg, Tel.: 08751/74-0, Fax 08751/741600, Internet: www.wolf-heiztechnik.de Art.-Nr. 3040041_0710 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ................. Seite Allgemeines ....................3 Hinweiszeichen....................3 Allgemeine Gerätebeschreibung ..............3 Sicherheitshinweise ..................4 Bestimmungsgemäße Verwendung..............4 Normen, Vorschriften ..................4 Allgemwine Sicherheitshinweise ..............4 Transport ......................5 Anlieferung ..................... 5 Zwischenlagerung ..................5 Entsorgung ..................... 5 Montage.......................5-6 Reinigung ....................... -
Seite 3: Allgemeines

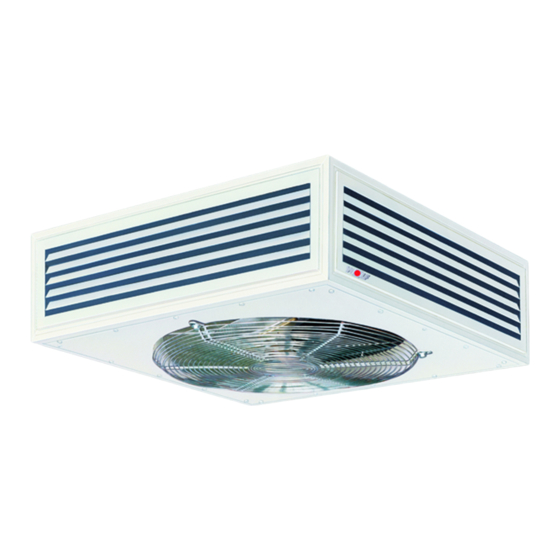

Am Lufteintritt ist eine Axialventilator-Motor-Einheit eingebaut, welche über eine in- LHD-V tegrierte Einströmdüse Luft ansaugt und über das eingebaute Heizregister bläst. die Wolf-Luftheizer LHD / LHD-V sind für den Umluftbetrieb und für die Direkte Montage an der Decke bestimmt. Typ LHD: Luftansaug vertikal, Luftausblas horizontal - geeignet für niedrige Räume... -
Seite 4: Sicherheitshinweise
Die Förderung von stark staubhaltigen oder aggressiven Medien ist nicht zulässig. Eine bauseitige Veränderung oder nicht bestimmungsgemäße Verwendung des Ge- rätes ist nicht zulässig, für hieraus resultierende Schäden wird von Wolf GmbH keine haftung übernommen. Für die Installation und Wartung sind nachstehende Vorschriften und Sicher-... -
Seite 5: Transport
Verordnungen sachgerecht zu entsorgen. Montage Der Montageort muß eben und ausreichend tragfähig sein. Der Montageort muß dazu geeignet sein, den Luftheizer auf Dauer lastsicher und schwingungsfrei zu tragen. LHD-V Wurfweite LHD 40 LHD-V 40 LHD 63 LHD-V 63 Drehzahl max. Wurfweite max. Bodenabstand empf. -
Seite 6: Reinigung
Montage - und Bedienungshinweise Montage In den überstehenden Laschen sind Bohrungen zur Befestigung an der Decke. Ab- standsmaße an der Decke vorzeichnen, bohren und LHD, LHD-V befestigen. Befestigungsmaße: LHD / LHD-V 40 LHD / LHD-V 63 LHD-V ø 11 ø 11 Beim Anschließen des Wärmetauschers mit einer Rohrzange am Anschlußstutzen gegenhalten (Vorlauf / Rücklauf kann beliebig angeschlossen werden). -
Seite 7: Elektroanschluß
Elektroanschluß Der Elektroanschluß ist gemäß den örtlichen Vorschriften auszuführen. Drehstrommotoren können sowohl in unterer als auch in oberer Drehzahl betrieben werden. Drehstrommotoren und Einphasenmotoren sind mit Thermokontakten ausgerüstet. Anschlüsse sind auf außenliegenden Klemmkasten geführt. Vor Inbetriebnahme Drehrichtung kontrollieren (LHD: Luftaustritt seitlich, LHD-V: Luftaustritt unten). Nach Fertigstellung der Elektro-Anschlußarbeiten muß... -
Seite 8: Schalt/Steuergeräte
Schaltgeräte 1-Stufenschalter D1 für 1-tourigen Betrieb von einem *Brücke gem. Motor-Typensild oder mehreren Luftheizern mit Mo- torvollschutz. Betriebsspannung 400 V Raumthermostat Steuerspannung 230 V Leistung max. 3 kW Gewicht 0,9 kg Schutzart IP 54 Art.-Nr. 79 40 001 3,15A V1 W1 Selbständiges Wiedereinschalten bei Absinken der Wicklungstemperatur (Motor). -
Seite 9: Abmessungen
Schaltgeräte 5-Stufenschalter D 5-... Ventilatormotor mit Thermokontakt für 5-tourigen Betrieb von einem oder mehreren Luftheizern mit Motorvoll- Brücke W2 U2 V2 schutz. gem. Motor- Typenschild U1 V1 W1 D5-1 D5-3 D5-7 D5-12 Betriebs- PE N L1 L2 L3 TK TK V1 W1 spannung Steuer-... - Seite 10 Schaltgeräte / Steuergeräte 5-Stufenschalter E5-7T Ventilatormotor mit Thermokontakt für den 5-tourigen Betrieb von einem oder mehreren Luftheizern U1 C 11 12 Z2 Z1 U2 Betriebsspannung 230 V Steuerspannung 230 V Strom max. Schutzart IP 40 TK TK N VM R1 R2 Art.-Nr.
-
Seite 11: Raumthermostate
Raumthermostate Raumthermostat Schaltleistung bei 230 V / 50 Hz Heizen: 10(5) A; Kühlen: 5(2) A thermische Rückführung Temperaturbereich 5 - 30 °C Schaltdifferenz ± 0,5 K Schutzart IP 30, Art.-Nr. 27 34 000 Raumthermostat Schaltleistung 6(3) A bei 230 V / 50 Hz Stufenschalter thermische Rückführung mit Sommer-Winter-Schalter...
