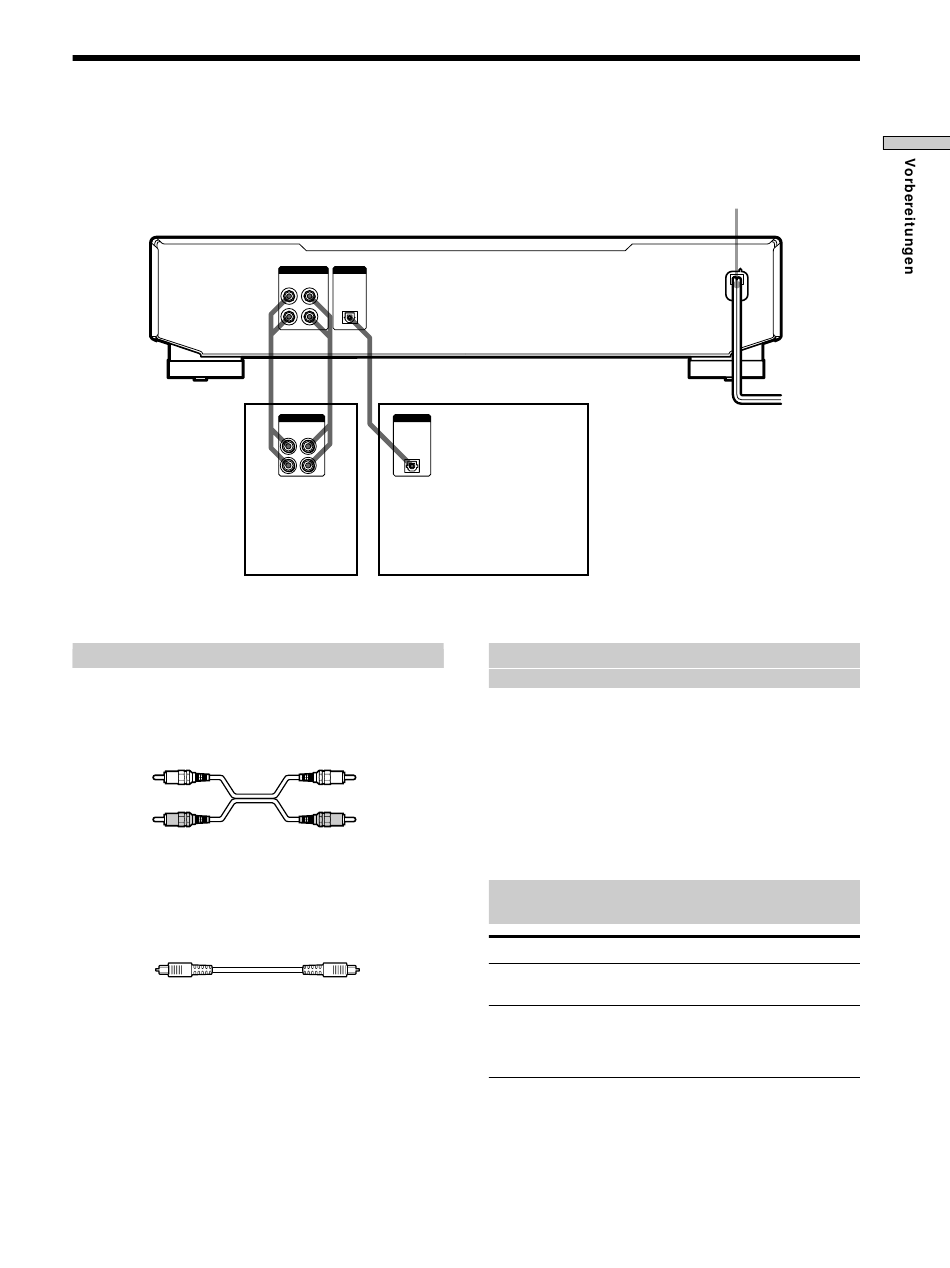

Anschluß von Audiokomponenten
Erforderliche Kabel
Audiokabel (2) (mitgeliefert)
Beim Anschluß der Audiokabel unbedingt auf die richtige
Zuordnung von Buchsen und Stecker anhand der Farbcodierung
achten: Weiß (links) an Weiß und Rot (rechts) an Rot.
Weiß (L)
Rot (R)
Optisches Kabel (1) (mitgeliefert)
• Beim Anschluß des optischen Kabels die Kappen von den
Steckverbindern abnehmen und die Kabelstecker unverkantet
einführen, bis sie hörbar einrasten.
• Das optische Kabel keinesfalls biegen oder zusammenbinden.
LINE
DIGITAL
(ANALOG)
(OPTICAL)
I N
OUT
I N
L
R
MD
DIGITAL
OUT
I N
OUT
L
R
Verstärker
Digitalverstärker, DAT-Deck,
usw.
MD-Deck, CD-Spieler oder DBS-
Tuner usw.
Weiß (L)
Rot (R)
Wichtige bei der Installation des Systems
zu beachtende Punkte
• Schalten Sie vor dem Herstellen der Kabelverbindungen
die Stromversorgung aller Komponenten aus.
• Stecken Sie die Netzkabel erst dann in die Steckdose,
wenn alle Kabelverbindungen einwandfrei hergestellt
sind.
• Achten Sie unbedingt auf mechanisch und elektrisch
sichere Verbindungen, damit Netzbrumm und
Rauschen ausgeschlossen sind.
Buchsen (Steckverbinder) zum Anschluß
von Audiokomponenten
Anschluß von
Verstärker
Digitalverstärker, DAT-
Decks, ein weiteres MD-
Deck, CD-Spieler oder DBS-
Tuner
Netzkabel
An
LINE (ANALOG) IN/OUT-
Buchsen
DIGITAL (OPTICAL) IN-
Steckverbinder
