Achtung
. Nicht über einer Hitzequelle installieren.
. Testen Sie den Empfang, bevor Sie das Radio fest verbauen.
. Installieren Sie das Gerät möglichst weit entfernt von anderen Geräuschquellen.
Montagematerial (Distanzstücke-Nutzung):
4 Distanzstücke
.
4 Schrauben (Ø3x45mm)

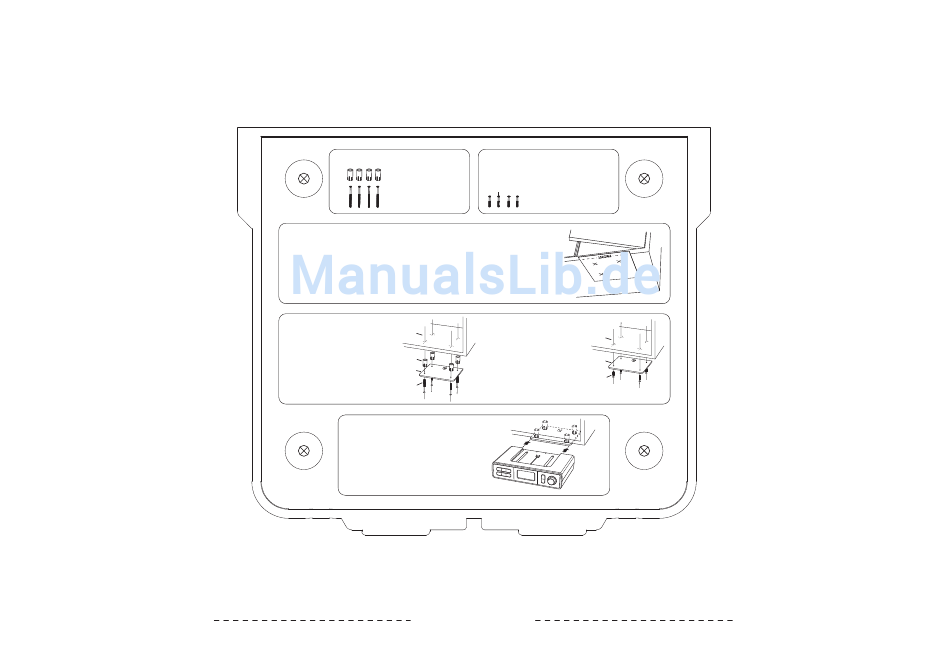

SCHRITT 1
Richten Sie die Bohrschablone mit der "FRONT"-Markierung an der Vorderkante Ihres (Küchen-)Schranks aus
Kleben Sie sie mit Klebeband an die Unterseite des Schranks.
Markieren Sie die Bohr-Stellen mit der Spitze des Bohrers oder einem anderen spitzen Gegenstand.
Entfernen Sie die Bohrschablone.
SCHRITT 2 - Distanzstücke
Schrank
Nehmen Sie die Deckenplatte des
Geräts ab.
Distanzstücke
Montieren Sie die Platte mit
Distanzstücken wie abgebildet an der
Deckenplatte
Unterseite des Schranks:
Schrauben
SCHRITT 3
Schieben Sie das Radio auf die Montageplatte:
Montagematerial (Montage ohne Distanzstücke):
4 Schrauben (Ø3 x 16)
SCHRITT 2 - ohne Distanzstücke
Nehmen Sie die Deckenplatte des
Schrank
Geräts ab.
Montieren Sie die Platte wie abgebildet
Deckenplatte
an der Unterseite des Schranks:
Schrauben
FRONT
