Austauschen von Teilen - Entfernen der rechten Seitenabdeckung erforderlich
(Abbildung A-9)
GEFAHR: Vor Austauschen von Ofenkomponenten sicherstellen, dass der Ofen von allen Stromquellen
getrennt wird. Wenn eine Komponente bei angeschlossenem Ofen ausgetauscht wird, kann das zu schweren
oder tödlichen Verletzungen führen.
VORSICHT: Vor Ausbau/Einbau von Komponenten sicherstellen, dass diese vom Kabelbaum abgetrennt
sind (sofern zutreffend).
HINWEIS: Die angeführten Befestigungsteile werden zum Einbau der Komponenten in den Ofen benötigt.
Entfernen der rechten Seitenabdeckung:
1. Die Schrauben entfernen, mit denen die Wand am Ofenrahmen befestigt ist.
2. Die rechte Seitenabdeckung entfernen.

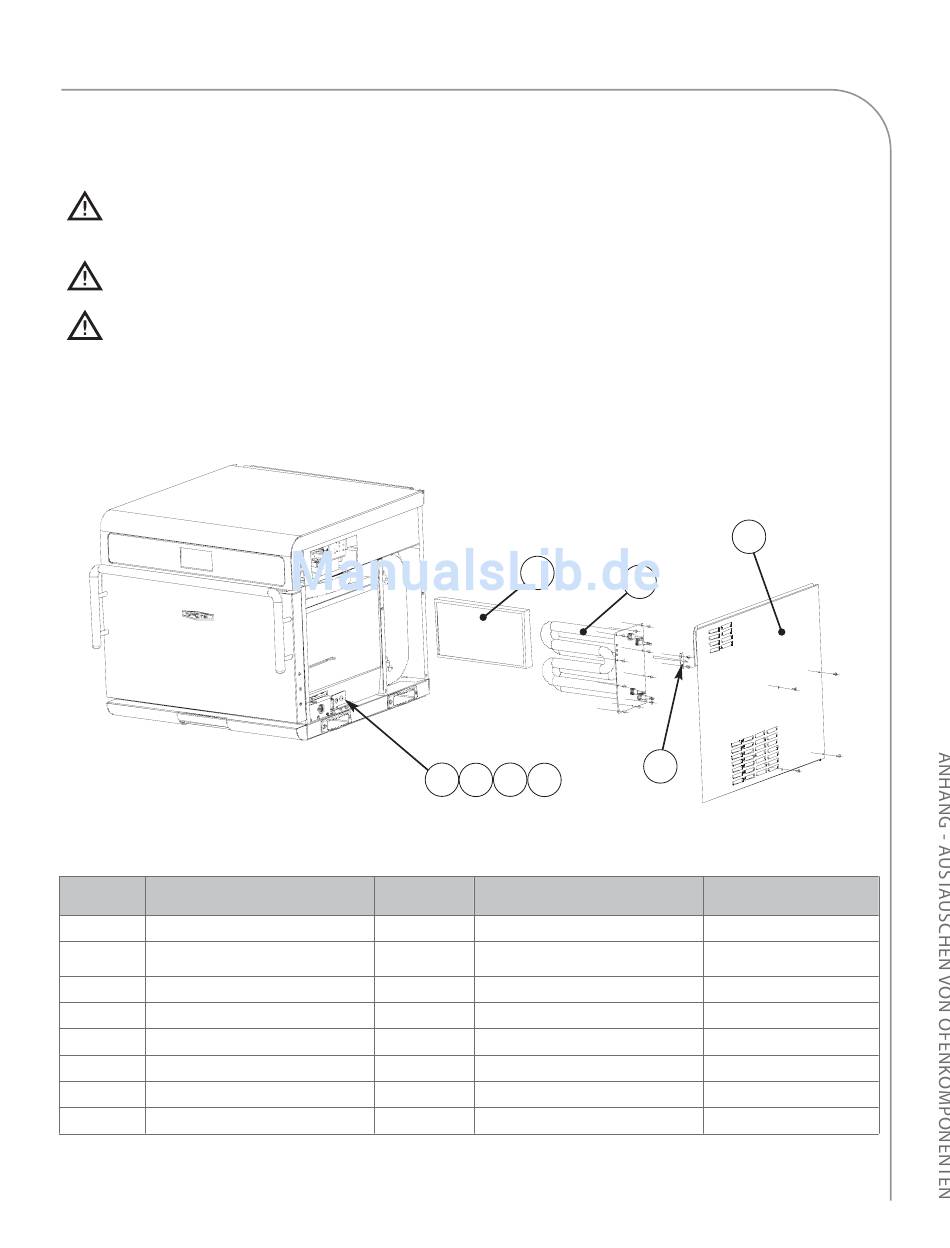

Abbildung A-9: Entfernen der rechten Seitenabdeckung erforderlich
Abbildung
Posten Beschreibung
Bezugsnummer
1
Katalysator
2
Seitenabdeckung, rechte
3
Heizelementbaugruppe
4
Spannfeder, Verriegelungsschalter*
5
Verriegelungsschalter - Monitor*
6
Verriegelungsschalter - Sekundär*
7
Befestigungshalterung, Verriegelungsschalter* I5-9272
8
RTD, Ofenkammer
* HINWEIS: Weitere Details des Verriegelungsschalters siehe Abbildung A-11, Seite A-13.
1
4
5
6
7
Posten
Beschreibung der Befestigungsteile
Bestellnummer
I5-9066
Keine
I5-9302
Schraube, #8 gezahnt, PPHD, flachrund,
Schwarzoxid
I5-9284
Blechschraube, #8 x 1/2, gezahnt, PHTRH
103599
Keine
102012
Schraube, #4-40 x 1 Zoll, PPH, Sems
102012
Schraube, #4-40 x 1 Zoll, PPH, Sems
Schraube, #10-32 x 3/4 lang, PPH Sems, Int Th 102937 (2 Stk)
HHC-6517
Blechschraube, #8 x 1/2, gezahnt, PHTRH
2
3
8
Befestigungsteil-Bestellnummer(n)
Keine
101691 (5 Stk)
101688 (10 Stk)
Keine
102903 (2 Stk)
102903 (2 Stk)
101688 (2 Stk)
