Einbau

Hinweis
- Der modulare Druck-Transmitter wird wie ein Manometer montiert. Es kann nach den gleichen Richtlinien
verfahren werden.
- Die Anordnung des Gerätes richtet sich nach der Anwendung (siehe Beispiele).
- Absperrarmaturen und gegebenenfalls Wassersackrohre sind zu empfehlen.
- Die Membrane nicht durch mechanische Einwirkungen beschädigen (z.B. bei Reinigung).

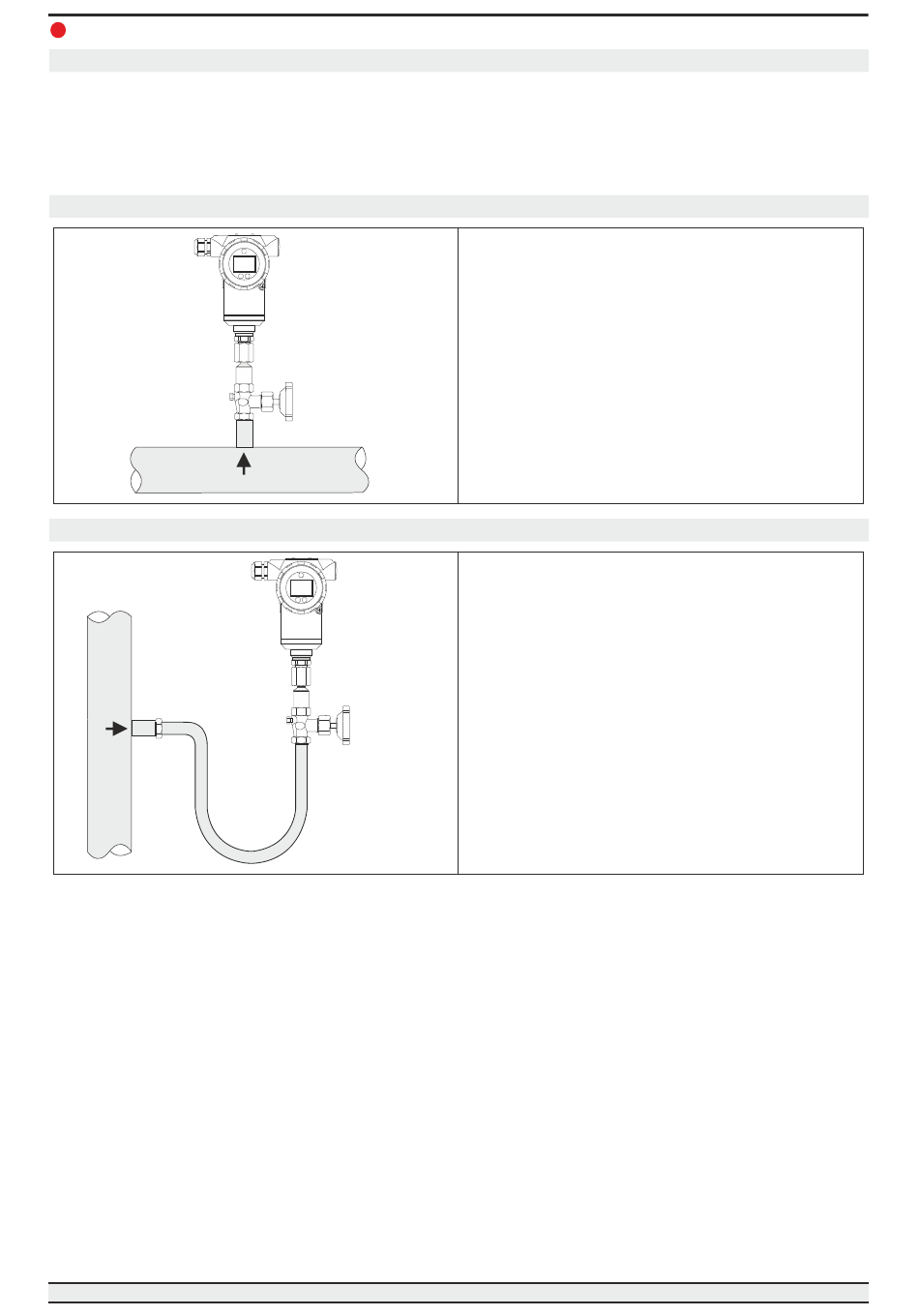

Einbau Druckmessung in Gasen
Einbau Druckmessung in Dämpfen (Beispiel 1)
Modularer Druck-Transmitter
S
Z
P
A
F1
F2
B
S
Z
P
A
F1
F2
B
C
Damit das Kondensat ablaufen kann, den MHPS
oberhalb des Entnahmestutzens anbauen.
(Empfehlung: Absperrarmatur verwenden)
A: MHPS
B: Absperrarmatur
Den MHPS so anbauen, dass das Wassersackrohr
unterhalb der Entnahmestelle liegt.
Das Wassersackrohr reduziert die Temperatur am
MHPS auf annähernd Umgebungstemperatur.
Das Wassersackrohr vor Inbetriebnahme mit
Flüssigkeit füllen.
A: MHPS
B: Absperrarmatur
C: Wassersackrohr (U-Form)
Seite-5
MHPS-M
