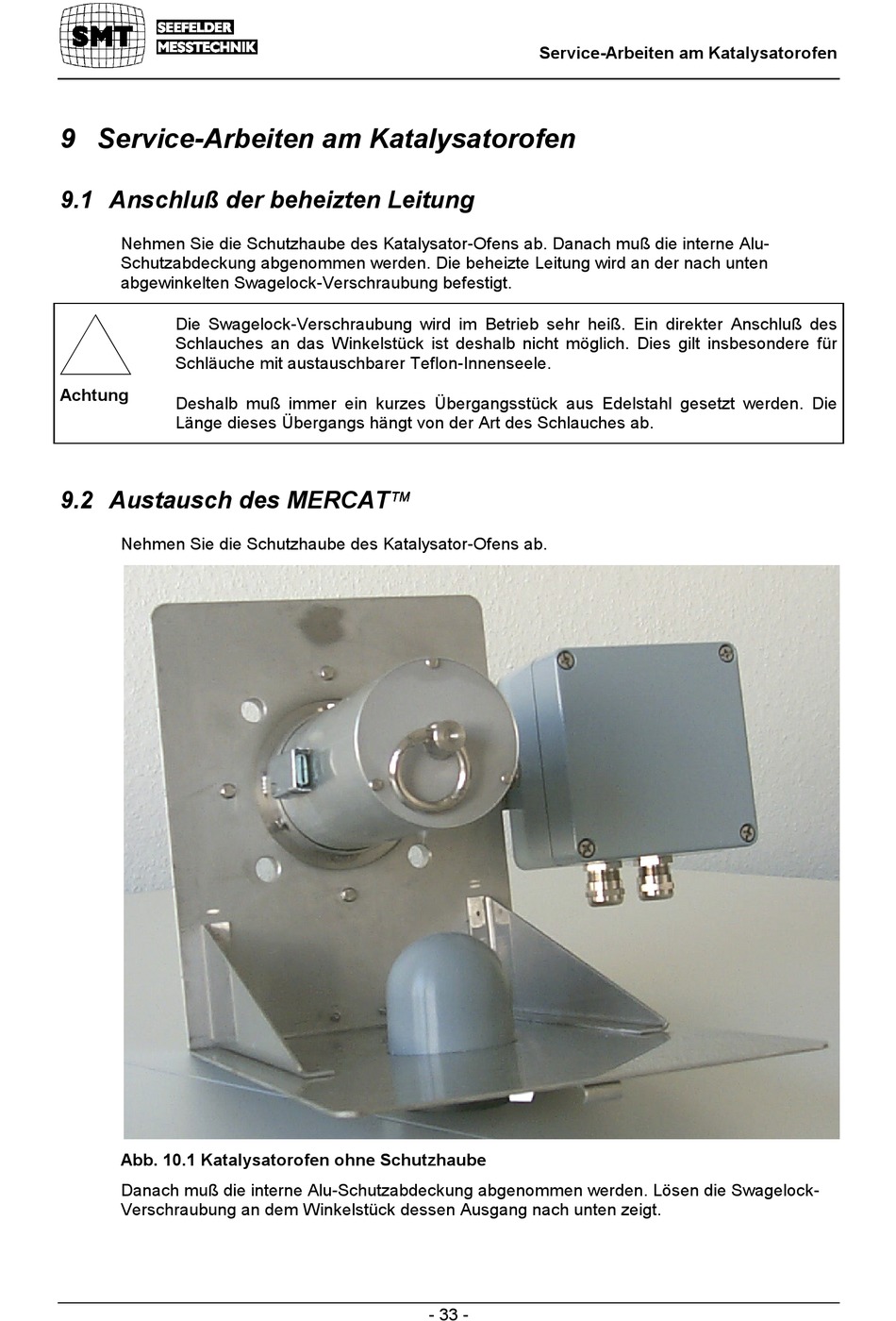

9 Service-Arbeiten am Katalysatorofen

9.1 Anschluß der beheizten Leitung
Nehmen Sie die Schutzhaube des Katalysator-Ofens ab. Danach muß die interne Alu-
Schutzabdeckung abgenommen werden. Die beheizte Leitung wird an der nach unten
abgewinkelten Swagelock-Verschraubung befestigt.
Die Swagelock-Verschraubung wird im Betrieb sehr heiß. Ein direkter Anschluß des
Schlauches an das Winkelstück ist deshalb nicht möglich. Dies gilt insbesondere für
Schläuche mit austauschbarer Teflon-Innenseele.
Achtung
Deshalb muß immer ein kurzes Übergangsstück aus Edelstahl gesetzt werden. Die
Länge dieses Übergangs hängt von der Art des Schlauches ab.
9.2 Austausch des MERCAT    
Nehmen Sie die Schutzhaube des Katalysator-Ofens ab.
Abb. 10.1 Katalysatorofen ohne Schutzhaube
Danach muß die interne Alu-Schutzabdeckung abgenommen werden. Lösen die Swagelock-
Verschraubung an dem Winkelstück dessen Ausgang nach unten zeigt.
Service-Arbeiten am Katalysatorofen
- 33 -
