Messung Mit Amalgamierung - Smt Hg-Cem Bedienungsanleitung

Für beide Meß-Modi besteht die Möglichkeit der automatischen oder manuellen Kalibrierung
mittels eines eingebauten Hg-Kalibrators.
Im folgenden werden die einzelnen Modi detailliert beschrieben.

5.4.1 Messung mit Amalgamierung

400
ml/min
350
300
250
200
150
100
50
0
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110
Null

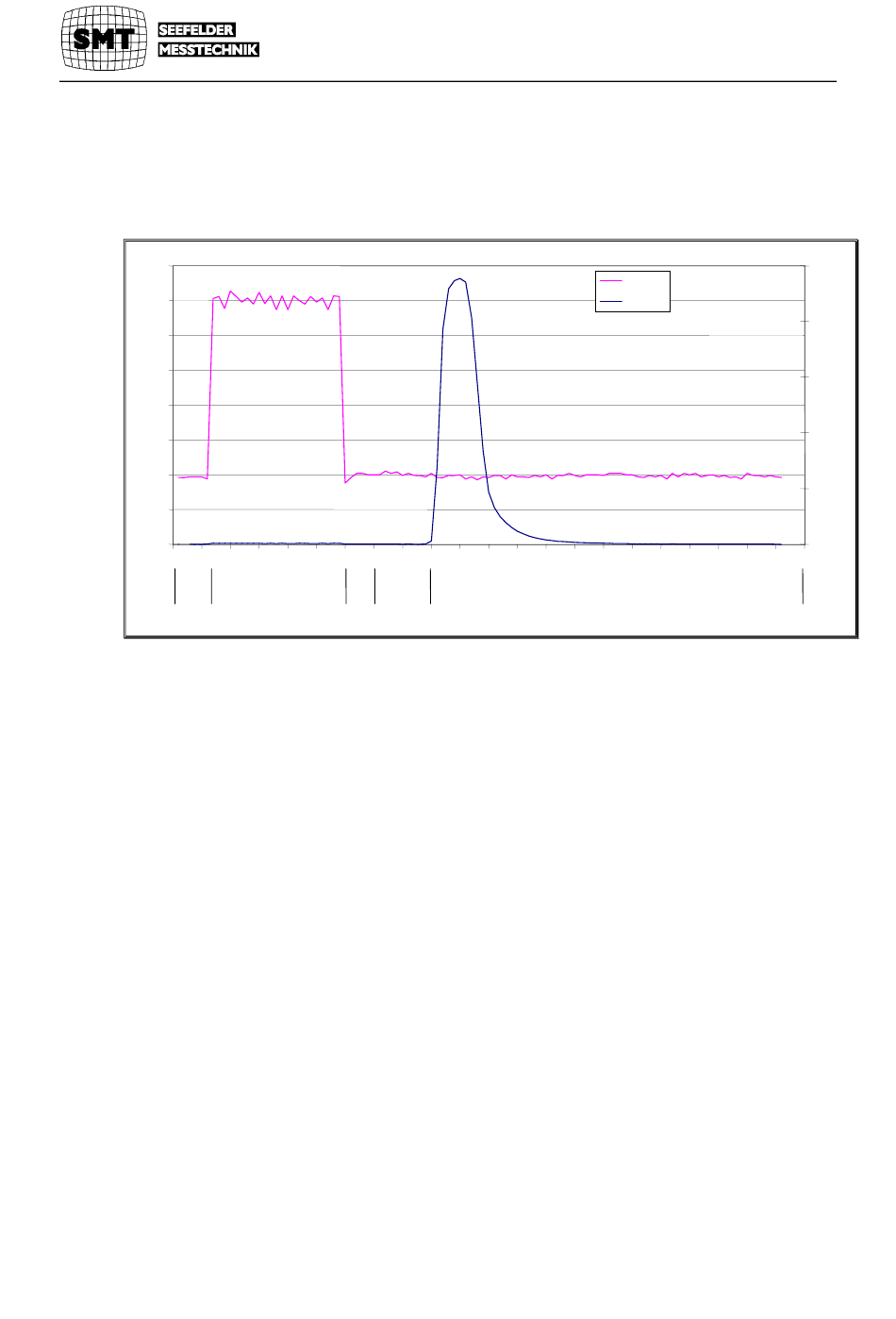

Abb. 2 Meßablauf Amalgamierung
Abb. 2 zeigt einen typischen Meßzyklus bei der Messung mit Amalgamierung. Aufgetragen ist
der Durchsatz sowie die Meßwerte des Photometers über der Zykluszeit in Sekunden.
In der ersten Phase des Meßzyklus wird der Nullpunkt des Photometers vermessen und
abgespeichert. Die Ventilstellung entspricht der Abbildung 1. Über eine kritische Düse und
Ventil 4 fließt Stickstoff über die Goldfalle und durch das Photometer.
Die nächste Phase ist das Beladen der Goldfalle. Die Ventilstellung in dieser Phase zeigt
Abb. 3.
Die gekennzeichneten Ventile sind geschaltet. Das Meßgas wird über die Goldfalle geleitet.
Die Pumpe wird mit Hilfe des Signals des Massflowmeters im Photometer auf einen
konstanten Durchsatzwert geregelt.
Nach dem Beladen kommt zunächst eine kurze Wartezeit, in der mit dem Stickstoff aus der
kritischen Düse das Rauchgas aus der Falle und dem Photometer ausgetrieben wird. Danach
startet die Heizung. Etwa am Ende der Heizphase, also erst in der Abkühlphase, kommt der
Hg-Peak. Die Länge der Abkühlphase ist so gewählt, daß bei der nächsten Fallenbeladung
optimale Temperaturverhältnisse für die nächste Fallenbeladung vorliegen.
Beladen Heizen
- 14 -
ml/min
µg/m³
Abkühlen
Meßprinzip
250
µg/m³
200
150
100
50
sec
0
