SMT Hg-CEM Bedienungsanleitung Seite 24

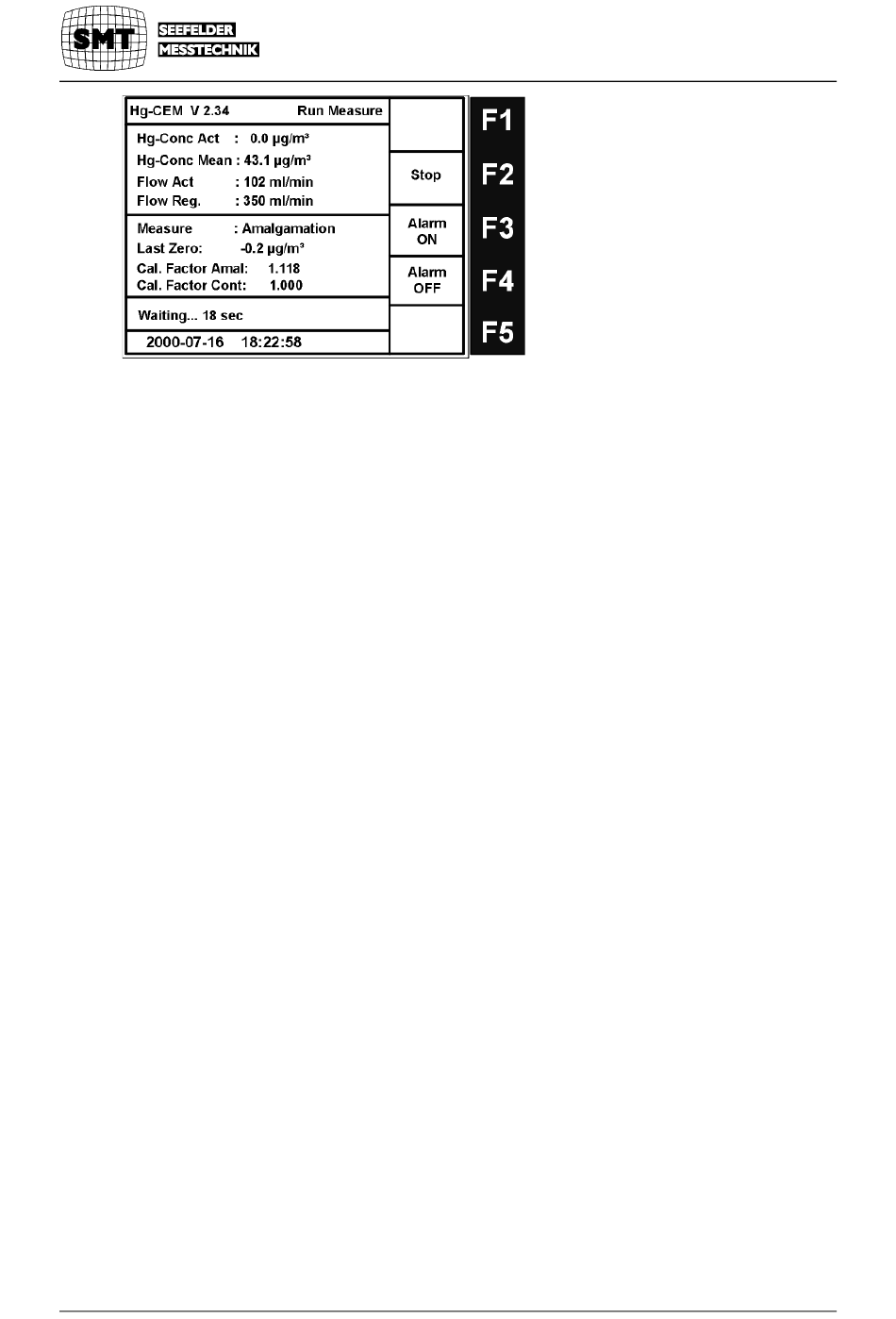

Abb. 7.4.2 Anzeigemenü Messung mit Amalgamierung
einen andern Meßmodus auftritt. Diese Fälle liegen vor wenn:
1. wegen einer zu hohen Konzentration ein automatischer in die kontinuierliche Messung
erfolgt.
2. nach Abfall der Konzentration wieder der Rücksprung in den Modus Amalgamierung
erfolgt.
3. Eine Kalibration erfolgt bzw. beendet wird.
Nach der Wartezeit zeigt die vorletzte Zeile immer den Status der Messung an. Die Anzeigen
wiederholen sich zyklisch in der folgenden Reihenfolge:
1. Zero: Read Photo/Flow... 2 sec. Die Nullinie wird aufgenommen und gleichzeitig der
Durchsatz des Stickstoffes überprüft. Liegt der Durchsatz 20 % unter oder über dem
Nominalwert der kritischen wird in der letzten Zeile statt Datum und Uhrzeit blinkend und
in gelber Schrift Flowalarm N2 signalisiert. Der Alarm kann über F 2 Alarm OFF quittiert
werden. Der Alarm ist in das digitale Ausgangssignal Störung des Systems eingebunden.
Die Zeit in sec ist die verbleibende Zeit für den Status. Dies gilt für alle in folgenden
erläuterten Zustände.
2. Collecting: Read Flow...17 sec: Die Goldfalle wird beladen und gleichzeitig wird der
Durchsatz gemessen. Der Mittelwert des Durchsatzes geht in das Meßergebnis ein. Bei
Abweichung von Sollwert von mehr als +- 20 % erfolgt eine identische Signalisierung wie
bei Durchsatz des Stickstoffes.
3. Waiting after Collect...2 sec: Wartezeit nach dem Beladen.
4. Heating Read Photo...5 sec: Die Goldfalle wird ausgeheizt. Gleichzeitig startet die
Integration des Meß-Peaks.
5. Cool Time...58sec: Die Goldfalle wird abgekühlt und die Integration des Meß-Peaks
fortgesetzt.
Die Anzeigen der anderen Zeilen wird im folgenden erläutert:
Hg-Conc Act: Der aktuelle Meßwert des Photometers während des Meßzyklus.
Hg-Conc Mean: Das Ergebnis des letzten Meßzyklus.
Flow Act: Der aktuelle Meßwert des Flowmeters während des Meßzyklus.
Flow Reg: Der Sollwert während des Beladens. Vor dieser Zeile erscheint blinkend das
Zeichen > solange die Regelung aktiv ist.
Measure: Amalgamation also der angewählte Meßmodus.
Last Zero: Das Ergebnis der letzten Nullmessung im aktuellen bzw. des letzten Zyklus.
Cal Factor Amal: Der momentane Kalibrationsfaktor für den Amalgamierungsmodus.
Cal Factor Cont: Der momentane Kalibrationsfaktor für die kontinuierliche Messung.
- 24 -
Bedienoberfläche
Bevor die eigentliche Messung
startet ist eine Wartephase
von 20 sec vorgeschaltet.
Diese Zeit ist erforderliche,
damit sich die Konzentration
im Photometer einstellen
kann. In der vorletzten Zeile
wird die verbleibende
Wartezeit angezeigt.
Diese Wartezeit ist bei allen
Meßmodi vorgeschaltet. Sie
tritt außerdem auf, wenn ein
automatischer Sprung in
