6 Bedienoberfläche
Alle Einstellungen für das Meßsystem können über die Bedienoberfläche des Photometers
gemacht werden. Die Eingaben und Ausgaben werden über ein großflächiges Farbdisplay
angezeigt.

6.1 Das Keyboard

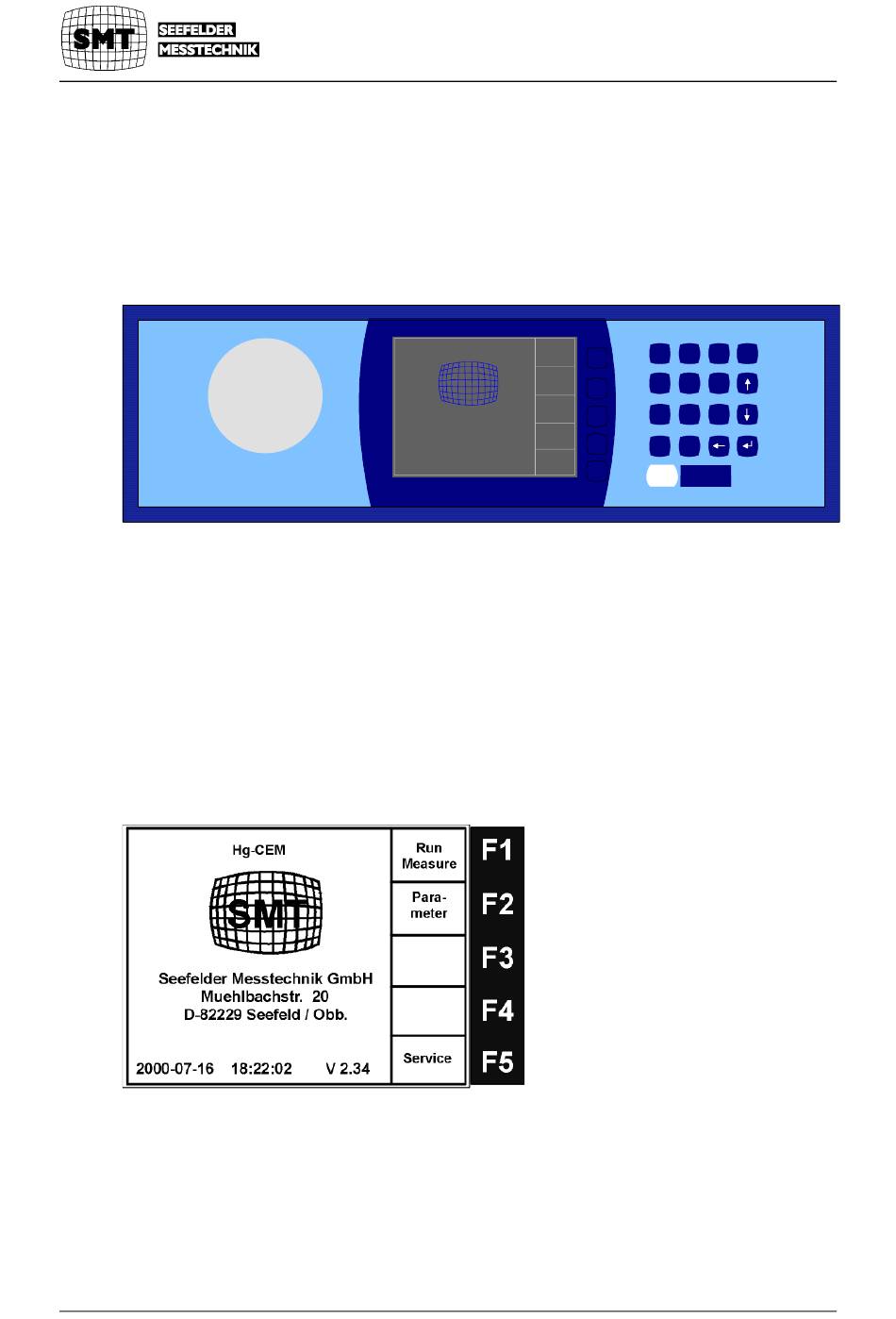

Abb. 6 Frontplatte des Photometers
Die Frontplatte hat ein großflächiges Farbdisplay, einen Block mit fünf Funktionstasten neben
dem Display und einen numerischen Tastenblock für die Eingabe von Zahlen. Die ESC,
ENTER und Cursor-Tasten dieses Blockes haben die übliche Funktion.
Die fünf Funktionstasten sind Soft-Keys, d.h. daß die zu den Tasten gehörige Bedeutung
durch die Software zugewiesen werden. Die aktuelle Bedeutung wird jeweils links daneben im
Display angezeigt. In der Regel gibt es zwei Arten von Zuweisungen
1. Sprünge zu Untermenüs bzw. Rücksprünge zu übergeordneten Menüs.
2. Eingabehilfen in Menüs, bei den numerische Werte eingegeben werden können.
6.1.1 Das Hauptmenü
Abb. 7.1 Hauptmenü
1. Run Measure startet die Messung.
2. Parameter zeigt die unter Service eingestellten Parameter an.
3. Service öffnet die Untermenüs für die Konfiguration des Photometers und des Systems.
Run
Hg-CEM
Measure
Para-
SMT
meter
Seefelder Messtechnik GmbH
Mühlbachstr. 20
D-82229 Seefeld / Obb.
Service
1999-11-16 18:22:02 V 1.14
M E R C U R Y - A N A L Y Z E R
- 19 -
Bedienoberfläche
7 8 9
Esc
F1
4 5 6
F2
F3 1 2 3
F4
0 .
F5
Seefelder
SMT
Meßtechnik
Das Menü links ist das
Hauptmenü. Es erscheint beim
Einschalten des Photometers
und kann aus Untermenüs
durch Anwahl der
Funktionstaste Main
erreichten.
Man kann durch Betätigung
der Funktionstasten zu
folgenden drei Untermenüs
verzweigen:
