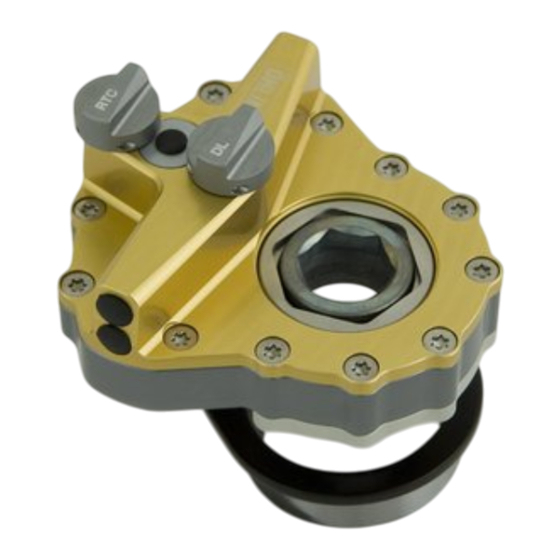

Ohlins SD 535 Montageanleitung
Quicklinks
inneiss!
1
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
inneiss!
1
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stofflappen vor dem Einbau.
inneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
SD 502 Montagekit für KTM EXC / Six Days/ SX
SD 535
Montageanleitung
inneiss!
1
In Verbindung mit SD 502 verwenden.
Lieferumfang
Beschreibung
alterung (Set):
Halterung
Unterlegscheibe
Schraube
Montagestift
U-Scheibe 6.4/12/1.5
Schraube MFT 4x10
Schraube MFT 4x16
Schraube M6SF 6x20
Schraube M6SF 6x25
X-Ring
Werkzeug NV19
Schraube K6S M8x35
Halterung Typ 2.1A
Halterung Typ 2.1B
Stopfen
U-Scheibe 29.7/36.3/0.30
Dichtring 47.3/28.8/2.8
Mutter M20x1,5
Abstandshülse 20/35/3
Abdeckung
U-Scheibe 6.4/17/3
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Lenkungsdämpfer ist ein wichtiges technisches Element
des Fahrzeuges, welches die Stabilität beeinflusst.
Art. Nr.
Stk.
15550-55
1
00153-04
1
00432-11
1
15549-01
1
00153-04
1
00382-25
8
00382-31
2
00432-08
1
00432-14
2
01027-09
1
04970-01
1
05404-05
1
15505-24
1
15505-34
1
15507-02
1
15527-03
1
15551-08
1
15552-15
1
15555-02
2
15558-03
1
15875-01
4
Verwandte Anleitungen für Ohlins SD 535
Inhaltszusammenfassung für Ohlins SD 535
- Seite 1 Überprüfen Sie den Packungsinhalt, bevor Sie das Lenkungsdämpfer ist ein wichtiges technisches Element des Fahrzeuges, welches die Stabilität beeinflusst. Produkt montieren. Sollten Teile fehlen, so kontaktieren Sie Ihren Öhlins Händler. SD 502 Montagekit für KTM EXC / Six Days/ SX SD 535 Montageanleitung...
- Seite 2 MoNTAgEANLEiTuNg ⚠ arnungs! Es ist zu empfehlen, dass ein Öhlins Händler den Ersetzen Sie den Außenring, mit der im Lenkungsdämpfer einbaut. Lieferumfang enthaltenen Halterung. Die Halterung muss mit einem geeigneten ⚠ arnungs! Werkzeug in den Steuerkopf eingepresst Achten Sie darauf, dass Ihr Motorrad einen sicheren werden.
- Seite 3 MoNTAgEANLEiTuNg Dichtring Tragen Sie etwas Mehrzweckfett auf den X-Ring X-Ring und das originale Lenkkopflager auf. Montieren Sie den X-Ring in der dafür vorgesehenen Nut des Dichtrings. Montieren Steuerkopflager Sie das originale Steuerkopflager und den Dichtring (der im Lieferumfang enthaltene Halterung Dichtring ersetzt die original verbaute Drehzapfen Staubkappe, sofern eine verbaut war).
- Seite 4 MoNTAgEANLEiTuNg Montieren Sie die Halterung Art. Nr. 15505- Schraube 34 mit den Schrauben Art. Nr. 00382-25 M4x 00382-25 10 an der Halterung Art. Nr. 15505-24. Ziehen Sie die Schrauben noch nicht fest. Halterung 15505-24 Montieren Sie die komplette Lenkungsdämpfer Halterung Baugruppe an der Gabelbrücke mit der 15505-34 Schraube Art.
- Seite 5 MoNTAgEANLEiTuNg Ziehen Sie die Zentralmutter der Gabelbrücke mit einem Drehmomentschlüssel und dem Werkzeug 04970-01 Werkzeug Art. Nr. 04970-01 mit einem maxi- malen Drehmoment von 55 Nm fest. Dieser Vorgang führt dazu, dass die Montagestifte in die Gabelbrücke gepresst werden. inneiss! Es werden nicht alle Gewindegänge der Zentralmutter der Gabelbrücke gebraucht.
- Seite 6 MoNTAgEANLEiTuNg Messen Sie den Abstand zwischen der Oberkante des Towers und dem Drehzapfen. Der Abstand zwischen Tower und Drehzapfen soll 1 +2/-0,5mm betragen. Es muss immer ein sichtbarer Abstand vorhanden sein. Tower Liegt der Abstand außerhalb des empfohlenen Bereiches, sind Unterlegscheiben Art. Nr. -0.5 00153-04 hinzuzufügen oder wegzunehmen.
- Seite 7 MoNTAgEANLEiTuNg Montieren Sie die Abdeckkappe, indem Sie diese in die Sechskantöffnung drücken. Verwenden Sie eine passende Sechskantschraube M6 und eine Zange, wenn Sie die Abdeckung noch einmal entfernen müssen. ✋ Achtungs! Versuchen Sie nicht, die Abdeckkappe mit einem Schraubendreher heraus zu hebeln. Die Abdeckung Abdeckkappe könnte brechen.
-
Seite 8: Einstell Erte
EiNSTELLArBEiTEN ⚠ arnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Einstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Lenkungsdämpfer ausführen. Decrease Increase Kontaktieren Sie einen Öhlins Händler wenn Sie Fragen Dämpferrate Dämpferrate damping...
