Montageablauf
Elektrische Anschlüsse

Anschlussleitungen verlegen

!
Achtung
Falls Anschlussleitungen an heißen Bauteilen
anliegen, werden sie beschädigt.
Beim bauseitigen Verlegen und Befestigen der
Anschlussleitungen darauf achten, dass die
max. zulässigen Temperaturen der Leitungen
nicht überschritten werden.
5
E
A

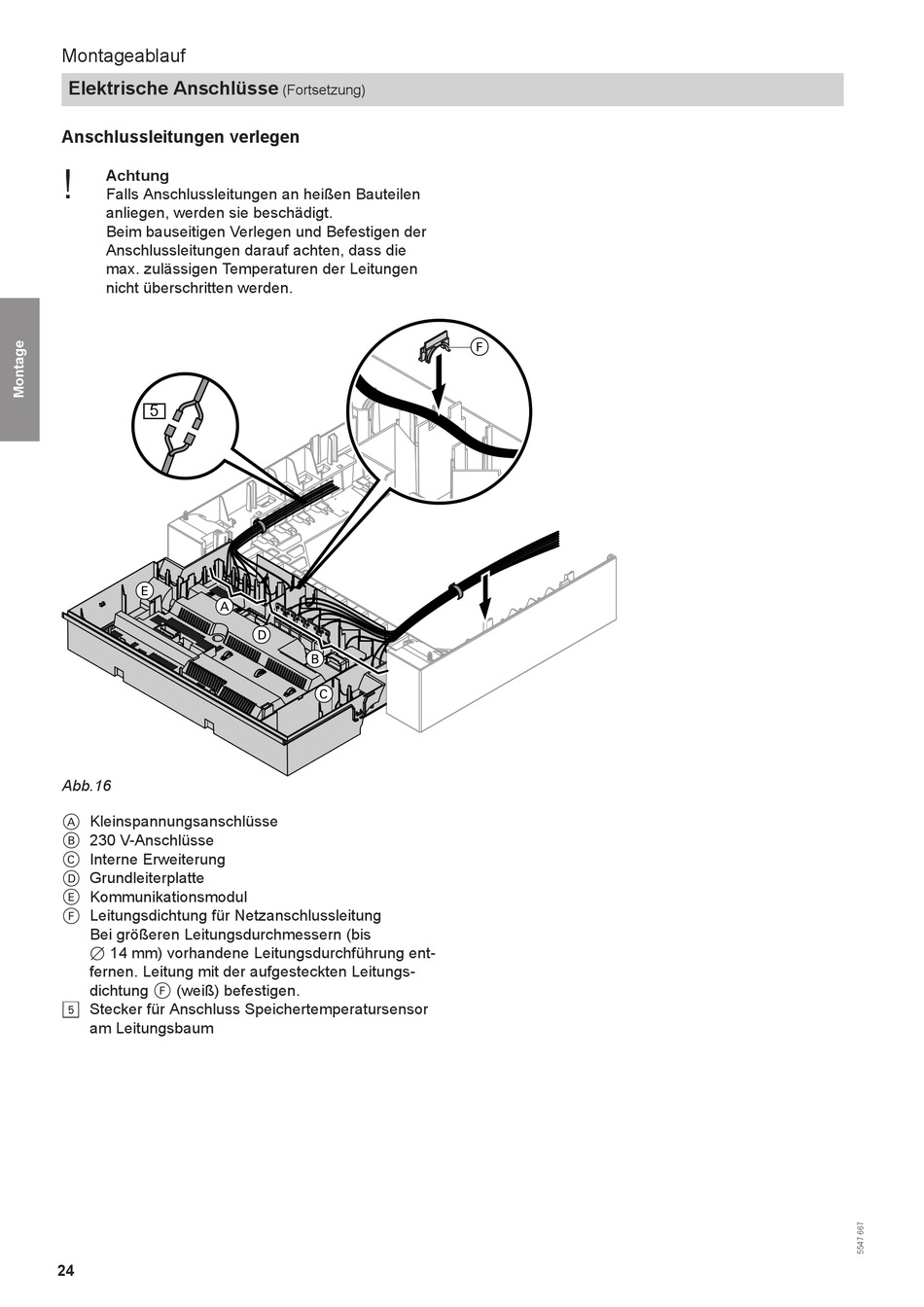

Abb.16
Kleinspannungsanschlüsse
A
230 V-Anschlüsse
B
C Interne Erweiterung
Grundleiterplatte
D
Kommunikationsmodul
E
Leitungsdichtung für Netzanschlussleitung
F
Bei größeren Leitungsdurchmessern (bis
14 mm) vorhandene Leitungsdurchführung ent-
7
fernen. Leitung mit der aufgesteckten Leitungs-
dichtung (weiß) befestigen.
F
Stecker für Anschluss Speichertemperatursensor
%
am Leitungsbaum
24
(Fortsetzung)
D
B
C
F
