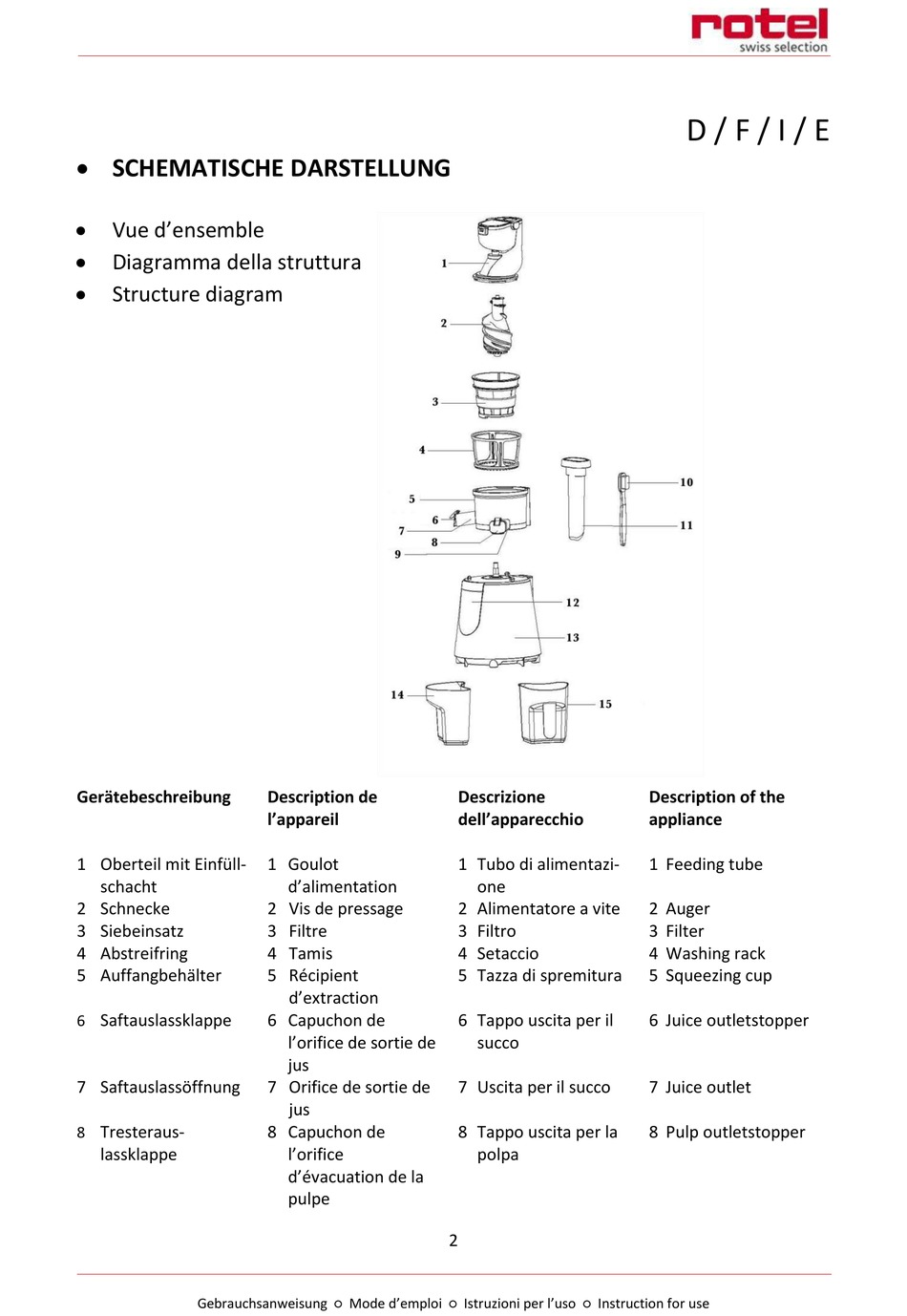

 SCHEMATISCHE DARSTELLUNG

Vue d'ensemble

Diagramma della struttura

Structure diagram
Gerätebeschreibung
1 Oberteil mit Einfüll-
schacht
2 Schnecke
3 Siebeinsatz
4 Abstreifring
5 Auffangbehälter
Saftauslassklappe
6
7 Saftauslassöffnung
Tresteraus-
8
lassklappe
Gebrauchsanweisung ○ Mode d'emploi ○ Istruzioni per l'uso ○ Instruction for use
Description de
l'appareil
1 Goulot
d'alimentation
2 Vis de pressage
3 Filtre
4 Tamis
5 Récipient
d'extraction
6 Capuchon de
l'orifice de sortie de
jus
7 Orifice de sortie de
jus
8 Capuchon de
l'orifice
d'évacuation de la
pulpe
Descrizione
dell'apparecchio
1 Tubo di alimentazi-
one
2 Alimentatore a vite
3 Filtro
4 Setaccio
5 Tazza di spremitura
6 Tappo uscita per il
succo
7 Uscita per il succo
8 Tappo uscita per la
polpa
2
D / F / I / E
Description of the
appliance
1 Feeding tube
2 Auger
3 Filter
4 Washing rack
5 Squeezing cup
6 Juice outletstopper
7 Juice outlet
8 Pulp outletstopper
