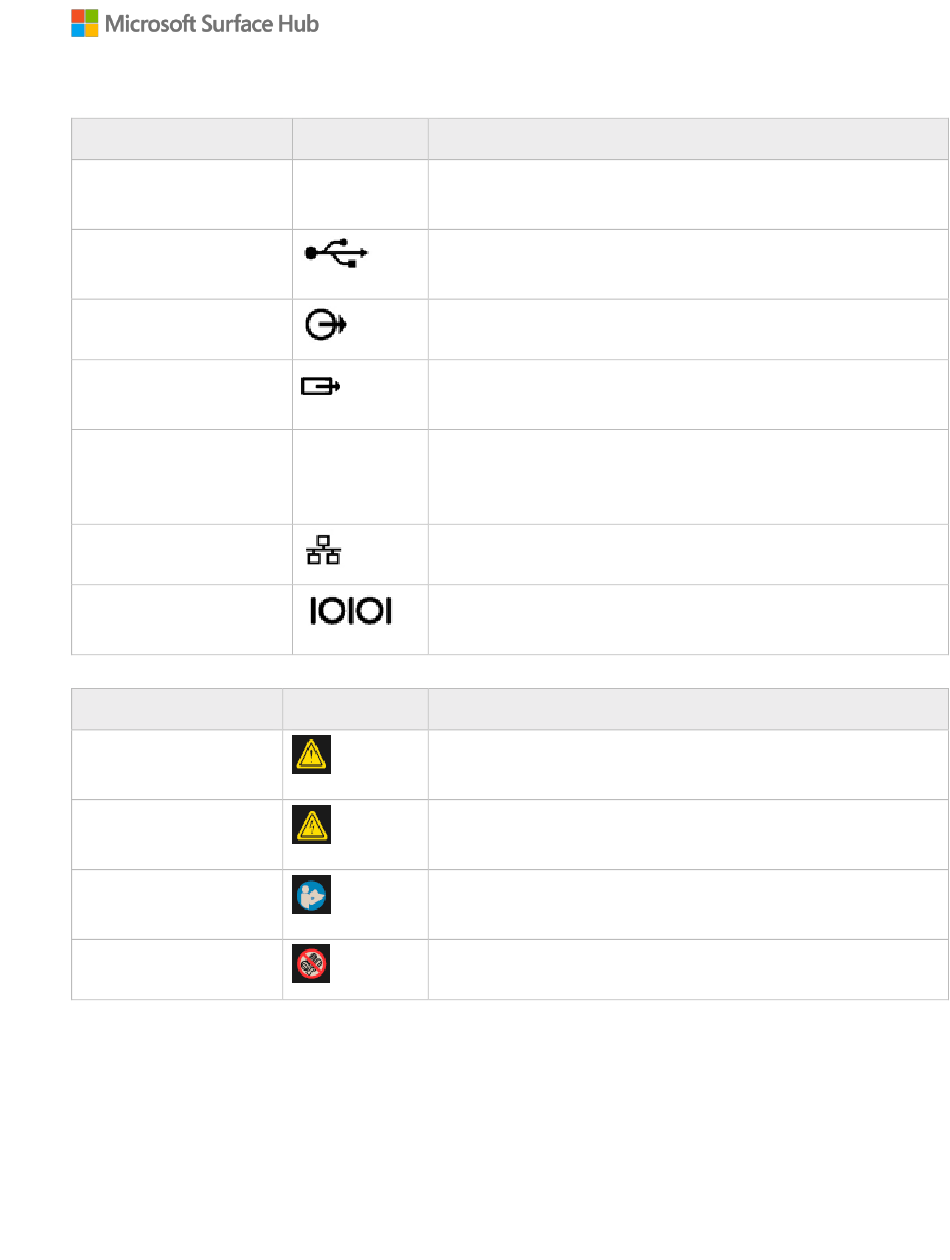

Symbole für weitere Verbindungen
Anschluss, Position
USB-Typ A, E/A seitlich
USB-Typ A, E/A unten,
blaue Isolierung
3,5 mm, E/A unten
DisplayPort, E/A unten
IEC/EN60320-C13-
Anschluss mit Schalter,
E/A unten
RJ45, E/A unten
RJ11, E/A unten

Warnsymbole

Anschluss, Position
Achtung: Vorsicht
walten lassen
Warnung: Gefährliche
Spannung
Hinweise lesen
Nicht öffnen
© Microsoft 2017
Symbol Beschreibung
Keine Stellt eine USB 3.0-Verbindung für USB-Geräte bereit. Wake On
USB-fähig.
Stellt eine USB 3.0-Verbindung bereit.
Dient zur analogen Audioausgabe
Stellt die Spiegelung der Funktion für den Videoausgang an ein
anderes Display dar
Keine Dient als Wechselstromeingang und erfüllt die
Stromversorgungsbestimmungen der EU
Dient zum Herstellen einer Ethernet-Verbindung
Dient zum Herstellen einer Verbindung mit
Raumsteuerungssystemen
Symbol Beschreibung
Kennzeichnet wichtige Hinweise zur Sicherheit und Vermeidung
von Verletzungen
Gefahr: Nicht berühren
Informieren Sie sich im Handbuch über Hinweise zu Sicherheit
und Gefahren.
Enthält keine vom Benutzer zu wartenden Teile
