Seite 58: Wichtige Sicherheitshinweise
WARNUNG: Führen Sie keine Reparaturen oder Modifi zierungen durch Montieren Sie die Teile der Halterung nur mit den von Microsoft bereitgestellten Befestigungselementen. Diese sind in der Teileliste aufgeführt. Versuchen Sie nicht, das Produkt, Zubehör oder das Netzteil auseinanderzunehmen, zu öffnen, zu reparieren oder zu modifizieren. Dies kann zu einem Stromschlag oder anderen Verletzungen führen. Jegliche Anzeichen eines versuchten Öffnens und/oder Modifizierens dieses Geräts, einschließlich Abziehen, Durchlöchern oder Entfernen von Etiketten, führen zum Erlöschen der eingeschränkten Garantie.

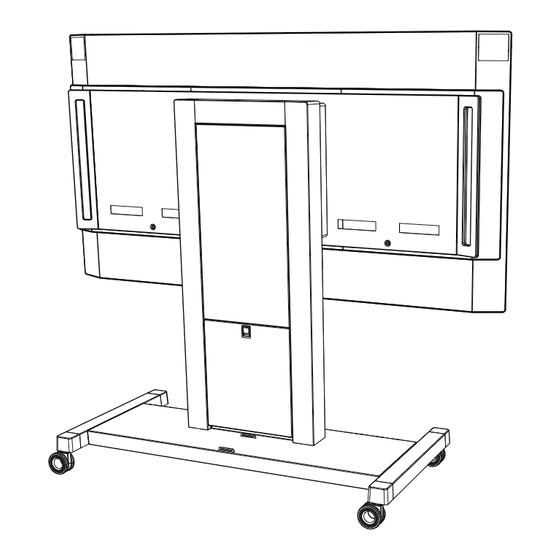

Seite 59 WARNUNG: Ordnungsgemäßer Transport – Umkippen Beachten Sie Folgendes, um die Gefahr von Verletzungen oder Schäden am Produkt aufgrund des Umkippens oder des Verrutschens auf dem Ständer beim Transport des Microsoft Surface Hub auf dem Rollständer zu vermeiden: Verwenden Sie nur den von Microsoft speziell für Ihr Bildschirmmodell mitgelieferten Ständer.
Seite 60: Erläuterung Der Sicherheitssymbole Zur Verringerung Der Umkippgefahr
Erläuterung der Sicherheitssymbole zur Verringerung der Umkippgefahr Modell Bedeutung Erlauben Sie nicht, dass Kinder unter 16 Jahren den Rollständer bewegen. Er sollte nur von Erwachsenen bewegt werden. Bewegen Sie den Rollständer langsam vorwärts. Verwenden Sie zum Bewegen dieser Einheit nur die Griffe. Schieben Sie an der schmalen Seite, nicht an der Vorderseite. Schieben Sie in der Nähe der Mitte.
Seite 61 Teileliste Abbildungen sind nicht maßstabsgerecht Basiselement ( jeweils 1) Säule Säulentür ( jeweils 1) ( jeweils 1) Bildschirmhalterung ( jeweils 1) M8-Sicherungsmuttern ( jeweils 8) Säulenbolzen Drehmoment: 23–25 Nm Scheiben ( jeweils 2) Befestigungsscheiben M6 x 12 mm Säulenschrauben 55“-Gerät ( jeweils 6) 84“-Gerät ( jeweils 8) Drehmoment: 6–8 Nm 20-mm-Schrauben ( jeweils 2)
Seite 62: Montage Und Befestigung - Anleitung
Montage und Befestigung – Anleitung Schritt 1: Montieren des Rollständers A. Verbinden Sie das Basiselement mit dem Säulenelement. a. Entfernen Sie Säulentür, und stellen Sie sie beiseite. b. Stellen Sie das Basiselement mit den Rädern auf den Boden und blockieren Sie die Räder, damit sich der Ständer während der Montage nicht bewegen kann. c.
Seite 63 B. Bringen Sie die Bildschirmhalterung am Säulenelement an. a. Setzen Sie das mittlere Loch an der Oberseite der Bildschirmhalterung auf den Ausrichtungsstift an der Oberseite des Säulenelements. b. Achten Sie darauf, dass die Schraubenlöcher der Bildschirmhalterung an den Schraubenlöchern des Säulenelements ausgerichtet sind. Setzen Sie die Schrauben für das Säulenelement in die Löcher ein, und ziehen Sie sie mit einem Inbusschlüssel lose an.
Seite 64 WARNUNG: Ergonomisches Heben Um die Gefahr von mit dem Heben verbundener Verletzungen zu verringern, sollten Sie Richtlinien für das ergonomische Heben befolgen. Anleitung für das ergonomische Heben Planen Sie voraus. Stellen Sie sicher, dass alle Personen, die den Bildschirm anheben, über die Vorgehensweise und ihre Rolle informiert sind. Stellen Sie fest, ob Sie das Gerät heben können.
Seite 65 Schritt 3: Entfernen der Hebegriffe (Surface Hub 84") Der Surface Hub 84“ wird mit zwei vorinstallierten Hebegriffen geliefert. Nehmen Sie die Griffe nach dem Installieren des Surface Hub ab und bewahren Sie sie gut auf, falls Sie den Surface Hub vom Rollständer abnehmen müssen. A.
Seite 66 B. Drücken Sie die Hebel auf der Innenseite der Befestigungsleisten für die Hebegriffe hinunter, schieben Sie sie in das Gerät, und schließen Sie die Kunststoffabdeckungen (siehe Abbildung unten). Lösen drücken Tür schließen Schritt 4: Anschließen der Kabel und Anbringen der Säulentür WARNUNG: Kabelführung Achten Sie bei der Kabelführung darauf, dass Kabel nicht geknickt, eingequetscht oder eingeschnitten bzw.
Seite 67 Fehler oder die Fehlfunktion des Hardwareprodukts oder der Advance Exchange-Hardware aufgetreten sind, zu reproduzieren, (b) auf Wunsch von Microsoft und in Übereinstimmung mit den Sicherheitsrichtlinien des Kunden eine Netzwerkverbindung einzurichten, die Microsoft zur Behebung von Problemen, zur Überprüfung der Nutzung der Software durch den Kunden oder zu anderen angemessenen Zwecken zur Verfügung gestellt wird, und (c) Microsoft über etwaige weitere Hardware oder Software zu informieren, die nicht bei Microsoft erworben wurde und zusammen mit dem Hardwareprodukt oder der Advance Exchange-Hardware genutzt werden kann.
Seite 68 • Ansprüche aus Vertragsverletzungen, Verletzungen der Garantie oder der Gewährleistung, verschuldensunabhängiger Haftung, Fahrlässigkeit oder anderen unerlaubten Handlungen in dem nach anwendbarem Recht zulässigen Umfang. Sie hat auch dann Gültigkeit, wenn Microsoft von der Möglichkeit der Schäden gewusst hat oder hätte wissen müssen. Obige Beschränkung und obiger Ausschluss gelten möglicherweise nicht für den Kunden, weil das Land des Kunden den Ausschluss oder die Beschränkung von zufälligen Schäden, Folgeschäden oder sonstigen Schäden nicht gestattet.
