Informationen zur Anleitung
Das Surface Hub-Benutzerhandbuch unterstützt Sie bei der Verwendung der Surface Hub-Features
in einer Ad-hoc- oder einer geplanten Sitzung. Diese Anleitung ist auch online verfügbar unter
http://www.microsoft.com/surface/support/surface-hub, zusammen mit weiteren Informationen
über Surface Hub.

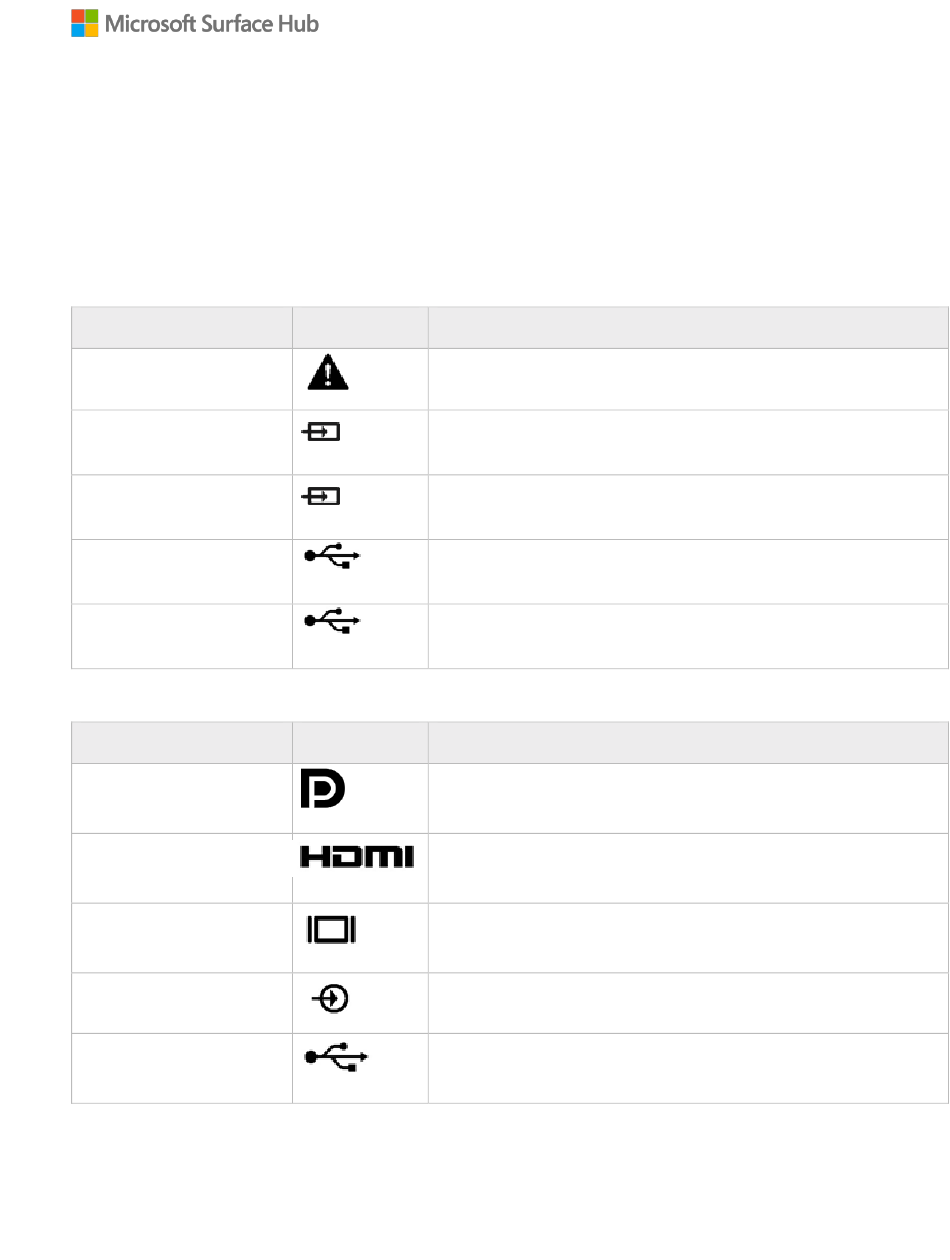

Machen Sie sich bitte zunächst mit den folgenden Symbolen vertraut:
Symbole für Ersatz-PC-Verbindungen
Anschluss, Position
Schalter, E/A unten
DisplayPort, E/A unten
DisplayPort, E/A unten
USB-Typ B, E/A unten
USB-Typ B, E/A unten
Symbole für Kabelverbindungen
Anschluss, Position
DisplayPort, E/A unten
HDMI, E/A unten
VGA, E/A unten
3,5 mm, E/A unten
USB-Typ B, E/A unten
© Microsoft 2017
Symbol Beschreibung
Umschalten zwischen internem PC und externem PC
Bietet Dateneingang für den Ersatz-PC (normalerweise
abgedeckt)
Zweiter Dateneingang für den Ersatz-PC (normalerweise
abgedeckt)
Stellt die USB-Verbindung für den Ersatz-PC zu internen
Peripheriegeräten bereit (normalerweise abgedeckt)
Stellt die USB-Verbindung für den integrierten Hub bereit
(normalerweise abgedeckt)
Symbol Beschreibung
Ermöglicht die Eingabe für kabelgebundenen PC über
„Verbinden"
Ermöglicht die HDMI-Eingabe für kabelgebundenen PC über
„Verbinden"
Ermöglicht die VGA-Eingabe für kabelgebundenen PC über
„Verbinden"
Dient zur analogen Audioeingabe
Stellt die USB-Verbindung für die TouchBack-Funktion der
Videoerfassung bereit
