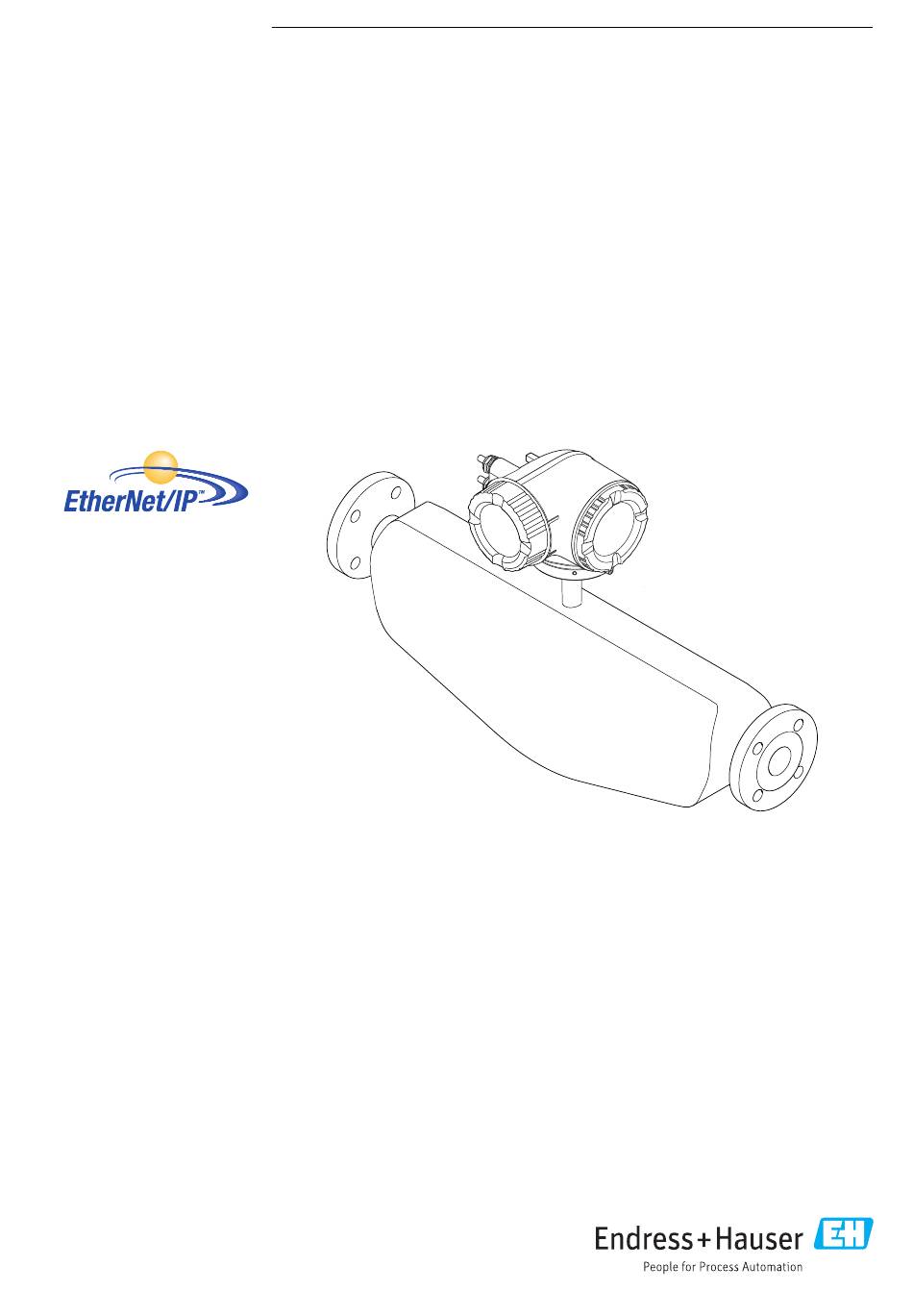

BA01729D/06/DE/01.17
71373741
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass H 300
EtherNet/IP
Coriolis-Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass H 300 EtherNet/IP

Inhaltszusammenfassung für Endress+Hauser Proline Promass H 300 EtherNet/IP

  • Seite 1 Products Solutions Services BA01729D/06/DE/01.17 71373741 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass H 300 EtherNet/IP Coriolis-Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass H 300 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......21 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promass H 300 EtherNet/IP 8.3.9 Parameter ändern ....58 10.6.4 Summenzähler konfigurieren ..8.3.10 Anwenderrollen und ihre Zugriffs- 10.6.5 Weitere Anzeigenkonfigurationen rechte .
  • Seite 5 13.2 Mess- und Prüfmittel ....202 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 203 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass H 300 EtherNet/IP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass H 300 EtherNet/IP Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...

  • Seite 9: Grundlegende Sicherheitshin

    Proline Promass H 300 EtherNet/IP Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Restrisiken

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: It-Sicherheit

    Proline Promass H 300 EtherNet/IP Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...

  • Seite 12: Zugriff Via Feldbus

    Grundlegende Sicherheitshinweise Proline Promass H 300 EtherNet/IP Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden (→  156). Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen).

  • Seite 13: Zugriff Via Serviceschnittstelle Cdi-Rj45

    Proline Promass H 300 EtherNet/IP Grundlegende Sicherheitshinweise 2.7.5 Zugriff via Serviceschnittstelle CDI-RJ45 Das Gerät kann über die Serviceschnittstelle CDI-RJ45 mit einem Netzwerk verbunden wer- den. Aufgrund gerätespezifischer Funktionen ist ein sicherer Betrieb des Geräts in einem Netzwerk gewährleistet. Es wird empfohlen die einschlägige Sicherheitskonzepte, wie zum Beispiel die des Bundes- amt für Sicherheit in der Informationstechnik, zu berücksichtigen.

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass H 300 EtherNet/IP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...

  • Seite 15: Warenannahme Und Produktidenti

    • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...

  • Seite 16: Eine Übersicht Zum Umfang Der Zugehörigen Technischen Dokumentation Bieten

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...

  • Seite 17: Messaufnehmer-Typenschild

    Proline Promass H 300 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...

  • Seite 18: Symbole Auf Messgerät

    Warenannahme und Produktidentifizierung Proline Promass H 300 EtherNet/IP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 19: Lagerung Und Transport

    Proline Promass H 300 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 20: Messgeräte Mit Hebeösen

    Lagerung und Transport Proline Promass H 300 EtherNet/IP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 21: Montage

    Proline Promass H 300 EtherNet/IP Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor- derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...

  • Seite 22: Einbaulage

    Montage Proline Promass H 300 EtherNet/IP Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).

  • Seite 23: Anforderungen Aus Umgebung Und Prozess

    Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  222 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  205 Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.

  • Seite 24: Beheizung

    Montage Proline Promass H 300 EtherNet/IP Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschie- denste Materialien verwendbar. Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen: Ausführung mit verlängertem Halsrohr:...

  • Seite 25: Spezielle Montagehinweise

    Proline Promass H 300 EtherNet/IP Montage bei Werten, die größer sind als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m)). Deshalb ist eine magnetische Abschirmung des Messaufnehmers erforderlich: Die Abschir- mung des Schutzbehälters ist durch Weißblech oder Elektroblech ohne Vorzugsrichtung (z.B.

  • Seite 26: Messgerät Montieren

    Montage Proline Promass H 300 EtherNet/IP SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen.

  • Seite 27: Messumformergehäuse Drehen

    Proline Promass H 300 EtherNet/IP Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mess- umformergehäuse gedreht werden.

  • Seite 28: Montagekontrolle

    Montage Proline Promass H 300 EtherNet/IP – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.

  • Seite 29: Elektrischer Anschluss

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
  • Seite 30 Elektrischer Anschluss Proline Promass H 300 EtherNet/IP Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
  • Seite 31 Proline Promass H 300 EtherNet/IP Elektrischer Anschluss Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)

  • Seite 32: Klemmenbelegung

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP 7.1.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...

  • Seite 33: Messgerät Anschließen

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  29. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
  • Seite 34 Elektrischer Anschluss Proline Promass H 300 EtherNet/IP 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
  • Seite 35 Proline Promass H 300 EtherNet/IP Elektrischer Anschluss Versorgungsspannung und weitere Ein-/Ausgänge anschließen 10 (0.4) mm (in) – A0033983 1. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 2. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.

  • Seite 36: Kabel Entfernen

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP Kabel entfernen 3 (0.12) A0029598  7 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen.

  • Seite 37: Messumformer In Ein Netzwerk Einbinden

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss 7.2.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  33.

  • Seite 38: In Eine Ringtopologie Einbinden

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker •...

  • Seite 39: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss 7.2.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  205. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.

  • Seite 40: Spezielle Anschlusshinweise

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP Spezielle Anschlusshinweise 7.4.1 Anschlussbeispiele EtherNet/IP A0028767  8 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  29...
  • Seite 41 Proline Promass H 300 EtherNet/IP Elektrischer Anschluss 4...20 mA A0028759  10 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  11 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.

  • Seite 42: Relaisausgang

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP Relaisausgang A0028760  13 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  212 Stromeingang A0028915  14 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)

  • Seite 43: Hardwareeinstellungen

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss Hardwareeinstellungen 7.5.1 Geräteadresse einstellen Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar. Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ↓ ↓ Nur via Softwareadressierung konfigurierbar...

  • Seite 44: Default Ip-Adresse Aktivieren

    Elektrischer Anschluss Proline Promass H 300 EtherNet/IP 7.5.2 Default IP-Adresse aktivieren Ab Werk ist DHCP-Funktion im Gerät aktiviert, d.h. das Gerät erwartet die Zuweisung einer IP-Adresse durch das Netzwerk. Diese Funktion kann deaktiviert werden und das Gerät kann via DIP-Schalter auf die Default-IP-Adresse 192.168.1.212 umgestellt werden.

  • Seite 45: Anschlusskontrolle

    Proline Promass H 300 EtherNet/IP Elektrischer Anschluss 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...

  • Seite 46: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Mobiles Handbediengerät Automatisierungssystem (z.B. SPS)

  • Seite 47: Aufbau Und Funktionsweise Des Bedienmenüs

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  235 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...

  • Seite 48: Bedienphilosophie

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lan- aufgabenorientiert Rolle "Bediener", "Instandhalter"...

  • Seite 49: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...

  • Seite 50: Anzeigebereich

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...

  • Seite 51: Navigieransicht

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  55...

  • Seite 52: Verriegelung

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...

  • Seite 53: Editieransicht

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  17 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 54: Eingabemasken

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 55: Bedienelemente

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
  • Seite 56 Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. 2 s auf  drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2. Gleichzeitig  +  drücken.

  • Seite 57: Navigieren Und Aus Liste Wählen

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 58: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...

  • Seite 59: Anwenderrollen Und Ihre Zugriffsrechte

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  53, zur Erläuterung der Bedienelemente →  55 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...

  • Seite 60: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  132) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 61: Voraussetzungen

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät. Weitere Informationen zum Webserver: Sonderdokumentation zum Gerät →  235 8.4.2 Voraussetzungen Computer Hardware...

  • Seite 62: Bei Verbindungsproblemen

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Es sollte nur die aktive Netzwerkverbindungen zum Messgerät genutzt wer- den. Alle weiteren Netzwerkverbindungen Alle weiteren Netzwerkverbindungen wie z.B. WLAN ausschalten. ausschalten. Bei Verbindungsproblemen: →  173 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...

  • Seite 63: Verbindungsaufbau

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 8.4.3 Verbindungsaufbau Via Serviceschnittstelle (CDI-RJ45) Messgerät vorbereiten 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen. 3. Ort der Anschlussbuchse abhängig von Messgerät und Kommunikationsart: Computer über Standard-Ethernet-Verbindungskabel mit RJ45-Stecker anschließen .
  • Seite 64 Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.

  • Seite 65: Einloggen

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  151) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  173 8.4.4...

  • Seite 66: Bedienoberfläche

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  180 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...

  • Seite 67: Arbeitsbereich

    Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...

  • Seite 68: Zugriff Auf Bedienmenü Via Bedientool

    Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via EtherNet/IP-Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar. Sterntopologie A0032078 ...
  • Seite 69 Proline Promass H 300 EtherNet/IP Bedienungsmöglichkeiten A0033725  21 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
  • Seite 70 Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...

  • Seite 71: Fieldcare

    8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 72 Bedienungsmöglichkeiten Proline Promass H 300 EtherNet/IP Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...

  • Seite 73: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...

  • Seite 74: Systemintegration

    Systemintegration Proline Promass H 300 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwarever- sion Freigabedatum Firmware-Version 10.2017 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...

  • Seite 75: Messgerät In System Einbinden

    Proline Promass H 300 EtherNet/IP Systemintegration Messgerät in System einbinden Eine detaillierte Beschreibung zur Geräteintegration in ein Automatisierungssystem (z.B. von Rockwell Automation) ist als separate Dokumentation verfügbar: www.endress.com → Land wählen → Automatisierung → Digitale Kommunika- tion → Feldbus-Geräteintegration → EtherNet/IP Protokollspezifische Daten →...

  • Seite 76: Ein- Und Ausgangsgruppen

    Systemintegration Proline Promass H 300 EtherNet/IP 9.4.2 Ein- und Ausgangsgruppen Mögliche Konfigurationen Konfiguration 1: Exclusive Owner Multicast Input Assembly Fix Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 64 – Output Assembly Fix O → T Konfiguration...

  • Seite 77: Mögliche Verbindungen

    Proline Promass H 300 EtherNet/IP Systemintegration Konfiguration 7: Exclusive Owner Multicast Input Assembly Configurable Instanz Größe (Byte) min. RPI (ms) Input Assembly Configurable Konfiguration 0 x 69 – – Output Assembly Fix O → T Konfiguration 0 x 66 Input Assembly Fix T →...
  • Seite 78 Systemintegration Proline Promass H 300 EtherNet/IP Beschreibung Byte Summenzähler 2 37…40 Summenzähler 3 41…44 Diagnoseinformationen über EtherNet/IP →  87 Mass flow fixed input assembly (Assem106), 32 Byte Beschreibung Byte 1. Dateikopf (nicht sichtbar) 1…4 2. Aktuelle Diagnose 5…8 3. Massefluss 9…12...
  • Seite 79 Proline Promass H 300 EtherNet/IP Systemintegration Beschreibung Byte 8. Konzentration 57…60 9. Einheit Volumenfluss 61…62 10. Einheit Normvolumenfluss 63…64 11. Einheit Konzentration 65…66 Nur verfügbar mit Anwendungspaket Konzentration. API Referenced corrections fixed input assembly (Assem110), 60 Byte Beschreibung Byte 1. Mass flow fixed input assembly 1…32...

  • Seite 80: Konfigurierbare Eingangsgruppe

    Systemintegration Proline Promass H 300 EtherNet/IP Beschreibung Byte 3. Schwingfrequenz 0 37…40 4. Schwingfrequenz 1 41…44 5. Schwingamplitude 0 45…48 6. Schwingamplitude 1 49…52 7. Schwingungsdämpfung 0 53…56 8. Schwingungsdämpfung 1 57…60 9. Schwankung Rohrdämpfung 0 61…64 10. Schwankung Rohrdämpfung 1 65…68...

  • Seite 81: Fest Zugeordnete Ausgangsgruppe

    Proline Promass H 300 EtherNet/IP Systemintegration Mögliche Eingangswerte 11…20: • Aus • Einheit Temperatur • Einheit Summenzähler 1 • Aktuelle Diagnose • Einheit Dichte • Einheit Summenzähler 2 • Vorangehende Diagnose • Einheit Referenzdichte • Einheit Summenzähler 3 • Einheit Massefluss •...
  • Seite 82 Systemintegration Proline Promass H 300 EtherNet/IP Beschreibung (Format) Byte Wert 22. Auswahl Konzentration Messstofftyp 13…14 • 3062 (0) : Aqueous Fructose • 3063 (0) : Aqueous Glucose • 3068 (0) : Aqueous Hydrochloric Acid • 3077 (0) : Aqueous Hydrogen Per- oxide •...

  • Seite 83: Fest Zugeordnete Konfigurationsgruppe

    Proline Promass H 300 EtherNet/IP Systemintegration Beschreibung (Format) Byte Wert 33. Externer Wert % S&W (Real) 41…44 Datenformat: Byte 1…4: Externer Wert % S&W Gleitkommazahl (IEEE754) 34. Externer Wert Water cut % (Real) 45…48 Datenformat: Byte 1…4: Externer Wert Water cut % Gleitkommazahl (IEEE754) 35 Überwachung Messwertunterdrückung...
  • Seite 84 Systemintegration Proline Promass H 300 EtherNet/IP Beschreibung (Format) Bits Byte Offset Parameter 95 Summenzähler 2 Zuordnung Prozessgröße Parameter 107 Summenzähler 2 Einheit Summenzähler Parameter 104 Summenzähler 2 Betriebsart Summenzähler Parameter 101 Summenzähler 2 Fehlerverhalten Parameter 98 Summenzähler-Bedienung Steuerung Summenzähler 2 Parameter 245 Summenzähler-Bedienung...
  • Seite 85 Proline Promass H 300 EtherNet/IP Systemintegration Beschreibung (Format) Bits Byte Offset Parameter 189 Überwachung teilgefülltes Rohr Oberer Grenzwert teilgefülltes Rohr Parameter 190 Leerrohrüberwachung Ansprechzeit teilgefülltes Rohr Parameter 182 Normvolumenfluss-Berechnung Feste Normdichte Parameter 186 Normvolumenfluss-Berechnung Linearer Ausdehnungskoeffizient Parameter 211 Normvolumenfluss-Berechnung Quadratischer Ausdehnungskoeffizi-...
  • Seite 86 Systemintegration Proline Promass H 300 EtherNet/IP Beschreibung (Format) Bits Byte Offset 103. Parameter 66 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 834 104. Parameter 67 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 835 105. Parameter 72 Diagnoseverhalten Zuordnung Verhalten für Diagnosein- formation 862 106.

  • Seite 87: Diagnoseinformationen Über Ethernet/Ip

    Proline Promass H 300 EtherNet/IP Systemintegration Diagnoseinformationen über EtherNet/IP Statussignal Kurztext Wert – Input signal 16777265 Tubes not oscillating 16777296 Configuration incompatible 16777312 Software incompatible 16777319 Modules incompatible 16777323 Main electronic failure 16777337 Main electronic failure 16777340 Main electronic failure...
  • Seite 88 Systemintegration Proline Promass H 300 EtherNet/IP Statussignal Kurztext Wert Special event 7 16777512 Special event 6 16777513 Module connection 16777545 Configuration 16777546 Device failure 16777547 Special event 10 16777552 Special event 11 16777553 Special event 12 16777554 Data storage 16777581...
  • Seite 89 Proline Promass H 300 EtherNet/IP Systemintegration Statussignal Kurztext Wert Electronic temperature too low 134217921 Sensor temperature too low 134217922 Electronic temperature too high 134217923 Medium inhomogeneous 134217924 Process temperature too high 134217925 Process temperature too low 134217926 Sensor limit exceeded...
  • Seite 90 Systemintegration Proline Promass H 300 EtherNet/IP Statussignal Kurztext Wert 1397 Fieldbus: access status changed 268435853 1398 CDI: access status changed 268435854 1444 Device verification passed 268435900 1445 Device verification failed 268435901 1446 Device verification active 268435902 1447 Record application reference data...

  • Seite 91: Inbetriebnahme

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  45 10.2 Messgerät einschalten ‣...

  • Seite 92: Messgerät Konfigurieren

    Inbetriebnahme Proline Promass H 300 EtherNet/IP 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü...

  • Seite 93: Messstellenbezeichnung Festlegen

    Proline Promass H 300 EtherNet/IP Inbetriebnahme ‣ Anzeige →  118 ‣ Schleichmengenunterdrückung →  129 ‣ Überwachung teilgefülltes Rohr →  130 ‣ Erweitertes Setup →  131 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
  • Seite 94 Inbetriebnahme Proline Promass H 300 EtherNet/IP Volumenflusseinheit →  94 Volumeneinheit →  94 Normvolumenfluss-Einheit →  94 Normvolumeneinheit →  94 →  94 Dichteeinheit Normdichteeinheit →  94 Temperatureinheit →  95 Druckeinheit →  95 Parameterübersicht mit Kurzbeschreibung...

  • Seite 95: Gurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
  • Seite 96 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung DHCP client Aktivierung/Deaktivierung der DHCP-Client- • Aus Funktionalität wählen. • An Auswirkung Bei Aktivierung der DHCP-Client-Funktiona- lität des Webservers werden IP-Adresse, Subnet mask und Default gateway automa- tisch gesetzt. ...

  • Seite 97: Messstoff Auswählen Und Einstellen

    Proline Promass H 300 EtherNet/IP Inbetriebnahme 10.5.4 Messstoff auswählen und einstellen Das Untermenü Wizard Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoff wählen ‣ Messstoffwahl →  97 Messstoff wählen...

  • Seite 98: I/O-Konfiguration Anzeigen

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen Schallgeschwindigkeit vom Gas 1 … 99 999,9999 m/ 415,0 m/s ist die Option Andere ausge- bei 0 °C (32 °F) eingeben. wählt. Temp.koeffizient Schallgeschwin- In Parameter Gasart wählen...

  • Seite 99: Stromeingang Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Typ Zeigt den I/O-Modultyp. • Aus • Stromausgang • Stromeingang • Statuseingang • Impuls-/Frequenz-/Schalt- ausgang I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen.

  • Seite 100: Statuseingang Konfigurieren

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA Abhängig vom Land: ausgabe und oberen/unteren • 4...20 mA NAMUR • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA US •...

  • Seite 101: Stromausgang Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Aktiver Pegel Festlegen, bei welchem Eingangssignalpegel • Hoch Hoch die zugeordnete Funktion ausgelöst wird. • Tief Ansprechzeit Statuseingang Zeitdauer festlegen, die der Eingangssignal- 5 … 200 ms 50 ms pegel mindestens anliegen muss, um die gewählte Funktion auszulösen.
  • Seite 102 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus Massefluss gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
  • Seite 103 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  102) ist eine der folgen- ben. Vorzeichen • 0 kg/h den Optionen ausgewählt: •...
  • Seite 104 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  102) ist alarm festlegen. • Max. eine der folgenden Optionen • Letzter gültiger ausgewählt: Wert •...

  • Seite 105: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Wizard Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
  • Seite 106 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 107 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Impulsbreite In Parameter Betriebsart ist Zeitdauer des Ausgangsimpul- 0,05 … 2 000 ms 100 ms die Option Impuls und in Para- ses festlegen. meter Zuordnung Impulsaus- gang (→  106) ist eine der folgenden Optionen ausge- wählt:...
  • Seite 108 Inbetriebnahme Proline Promass H 300 EtherNet/IP Fehlerfrequenz →  112 Invertiertes Ausgangssignal →  112 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer –...
  • Seite 109 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  105) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
  • Seite 110 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart ist Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz 0,0 Hz die Option Frequenz und in Parameter Zuordnung Fre- quenzausgang (→  109) ist eine der folgenden Optionen ausgewählt:...
  • Seite 111 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart ist Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in eingeben. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→  109) ist eine der folgenden Optionen ausgewählt:...
  • Seite 112 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart ist Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz die Option Frequenz und in alarm festlegen. • Definierter Wert Parameter Zuordnung Fre- • 0 Hz quenzausgang (→...
  • Seite 113 Proline Promass H 300 EtherNet/IP Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  113 Klemmennummer →  113 Signalmodus →  113 →  114 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  114 Zuordnung Grenzwert →...
  • Seite 114 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...

  • Seite 115: 10.5.10 Relaisausgang Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss •...
  • Seite 116 Inbetriebnahme Proline Promass H 300 EtherNet/IP Navigation Menü "Setup" → Relaisausgang 1 … n ‣ RelaisOutput 1 … n →  116 Funktion Schaltausgang →  116 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  117 Zuordnung Diagnoseverhalten →  117 Zuordnung Status →...
  • Seite 117 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...

  • Seite 118: 10.5.11 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s 0,0 s ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
  • Seite 119 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 120 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 121 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
  • Seite 122 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 123 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
  • Seite 124 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 125 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
  • Seite 126 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen Endress+Hauser...
  • Seite 127 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 128 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...

  • Seite 129: 10.5.12 Schleichmenge Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Wizard Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt wer- den müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  129 Einschaltpunkt Schleichmengenunter- →...

  • Seite 130: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren

    Inbetriebnahme Proline Promass H 300 EtherNet/IP 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...

  • Seite 131: Erweiterte Einstellungen

    Proline Promass H 300 EtherNet/IP Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...

  • Seite 132: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Inbetriebnahme Proline Promass H 300 EtherNet/IP ‣ Anzeige →  137 ‣ WLAN-Einstellungen →  147 ‣ Konzentration ‣ Heartbeat Setup ‣ →  149 Datensicherung ‣ Administration →  150 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup Parameterübersicht mit Kurzbeschreibung...

  • Seite 133: Sensorabgleich Durchführen

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte Berechnete Norm- des Normvolumenflusses wäh- • Berechnete Norm- dichte len. dichte • Eingelesene Norm- dichte • Stromeingang 1 •...

  • Seite 134: Summenzähler Konfigurieren

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  217. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...
  • Seite 135 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Massefluss ler wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss • Zielmessstoff Volumenfluss •...
  • Seite 136 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge Nettomenge zessgröße (→  135) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird. tung 1 …...

  • Seite 137: Weitere Anzeigenkonfigurationen Durchführen

    Proline Promass H 300 EtherNet/IP Inbetriebnahme 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  138 1.
  • Seite 138 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 139 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 140 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen. Anzeige eingeben. Vorzeichen • 0 kg/h • 0 lb/min 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph-...
  • Seite 141 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 142 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
  • Seite 143 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 144 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...
  • Seite 145 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
  • Seite 146 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Frequenzschwan- kung 1 • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 •...

  • Seite 147: Wlan Konfigurieren

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der • Deaktivieren Aktivieren gen ist erfüllt:...
  • Seite 148 Inbetriebnahme Proline Promass H 300 EtherNet/IP Verbindungsstatus →  149 Empfangene Signalstärke →  149 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige WLAN – WLAN ein- und ausschalten. • Deaktivieren Aktivieren • Aktivieren WLAN-Modus – WLAN-Modus wählen. • WLAN Access...

  • Seite 149: Konfiguration Verwalten

    Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Verbindungsstatus – Zeigt den Verbindungsstatus • Connected Not connected • Not connected Empfangene Signalstärke – Zeigt die empfangene Signal- • Tief Hoch stärke. • Mittel • Hoch 10.6.7 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu...

  • Seite 150: Geräts Nutzen

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze...
  • Seite 151 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →  151 Freigabecode bestätigen →  151 Parameterübersicht mit Kurzbeschreibung Parameter...

  • Seite 152: Simulation

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil • Abbrechen Abbrechen der Konfiguration auf einen definierten • Auf Auslieferungszustand Zustand zurücksetzen. • Gerät neu starten • S-DAT-Sicherung wiederher- stellen 10.7...
  • Seite 153 Proline Promass H 300 EtherNet/IP Inbetriebnahme Simulation Gerätealarm →  155 Kategorie Diagnoseereignis →  156 Simulation Diagnoseereignis →  156 Endress+Hauser...
  • Seite 154 Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumenfluss • Zielmessstoff Volumenfluss • Trägermessstoff Volumenfluss •...
  • Seite 155 Proline Promass H 300 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Eingangssignalpegel In Parameter Simulation Sta- Signalpegel für Simulation vom • Hoch Hoch tuseingang ist die Option An Statuseingang wählen. • Tief ausgewählt. Simulation Stromeingang 1 … n –...

  • Seite 156: Einstellungen Vor Unerlaubtem Zugriff Schüt- 61 Zen

    Inbetriebnahme Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis – Diagnoseereignis wählen, um • Aus dieses zu simulieren. • Auswahlliste Dia- gnoseereignisse (abhängig von der...

  • Seite 157: Schalter

    Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  151) navigieren. 2. Resetcode eingeben.
  • Seite 158 Inbetriebnahme Proline Promass H 300 EtherNet/IP A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  159. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...

  • Seite 159: Betrieb

    Proline Promass H 300 EtherNet/IP Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 160: Untermenü "Messgrößen

    Betrieb Proline Promass H 300 EtherNet/IP 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen →  160 Massefluss →  160 Volumenfluss Normvolumenfluss →...

  • Seite 161: Untermenü "Summenzähler

    Proline Promass H 300 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Anzeige Dichte – Zeigt aktuell gemessene Dichte. Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Dichteeinheit (→  94) Normdichte – Zeigt aktuell berechnete Normdichte Gleitkommazahl mit Vor- zeichen Abhängigkeit...

  • Seite 162: Untermenü "Eingangswerte

    Betrieb Proline Promass H 300 EtherNet/IP Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler →  162 Summenzählerwert 1 … n →  162 Summenzählerüberlauf 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße...

  • Seite 163: Eingangswerte Statuseingang

    Proline Promass H 300 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.

  • Seite 164: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Betrieb Proline Promass H 300 EtherNet/IP Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n →  164 Ausgangsstrom 1 … n →  164 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...

  • Seite 165: Messgerät An Prozessbedingungen Anpas

    Proline Promass H 300 EtherNet/IP Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n →  165 Schaltzustand →  165 Schaltzyklen Max. Schaltzyklenanzahl →  165 Parameterübersicht mit Kurzbeschreibung Parameter...

  • Seite 166: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Betrieb Proline Promass H 300 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  135) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 … n ist eine der folgenden •...

  • Seite 167: Messwerthistorie Anzeigen

    Proline Promass H 300 EtherNet/IP Betrieb 11.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: • Anlagen-Asset-Management-Tool FieldCare →  71.
  • Seite 168 Betrieb Proline Promass H 300 EtherNet/IP Messwertspeicherungsstatus →  171 Gesamte Speicherdauer →  171 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Endress+Hauser...
  • Seite 169 Proline Promass H 300 EtherNet/IP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Speicherkanal eine Prozess- • Aus HistoROM ist verfügbar. größe zuordnen. • Massefluss • Volumenfluss  In Parameter Software- • Normvolumenfluss Optionsübersicht wer-...
  • Seite 170 Betrieb Proline Promass H 300 EtherNet/IP Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige • Schwingungs- dämpfung 0 • Schwingungs- dämpfung 1 • Schwankung Schwingungs- dämpfung 0 • Schwankung Schwingungs- dämpfung 1 • Signalasymmetrie • Erregerstrom 0 • Erregerstrom 1 • HBSI •...
  • Seite 171 Proline Promass H 300 EtherNet/IP Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten Gesamte Speicherdauer...

  • Seite 172: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
  • Seite 173 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  203. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 174 Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Fehler Mögliche Ursachen Behebung Neben der aktiven Netzwerkverbin- • Sicherstellen, dass keine weite- dung zum Messgerät werden wei- ren Netzverbindungen vom Com- tere Netzwerkverbindungen puter (auch nicht WLAN) genutzt. existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schließen.

  • Seite 175: Diagnoseinformation Via Leuchtdioden

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder Devi- Firewall des Computers oder Netz- Je nach Einstellungen der verwen- ceCare via Serviceschnittstelle CDI- werks verhindert Kommunikation deten Firewall auf dem Computer RJ45 (Port 8000) bzw.
  • Seite 176 Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Farbe Bedeutung Rot blinkend EtherNet/IP Verbindung befindet sich im "Time out" Modus. Rot/grün blinkend Gerät startet neu/Selbsttest. Port 1 aktiv: Nicht angeschlossen oder keine Verbindung herge- Ethernet/IP stellt. Weiß Angeschlossen und Verbindung hergestellt.

  • Seite 177: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Dia- gnosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 178: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.

  • Seite 179: Behebungsmaßnahmen Aufrufen

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...

  • Seite 180: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP A0031056 Statusbereich mit Statussignal Diagnoseinformation →  178 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  196 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 181: Behebungsmaßnahmen Aufrufen

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...

  • Seite 182: Diagnoseinformation Via Kommunikations

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 183: Übersicht Zu Diagnoseinformationen

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung 12.8 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen ist das Diagnoseverhalten veränderbar. Diagnose- information anpassen →  182 12.8.1...

  • Seite 184: Diagnose Zur Elektronik

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 083 Speicherinhalt 1. Gerät neu starten 0x10000A0 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter Statussignal ' G erät zurücksetzen' ) Diagnoseverhalten Alarm 3. HistoROM S-DAT ersetzen Diagnoseinformation Behebungsmaßnahmen...
  • Seite 185 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 252 Module inkompatibel 1. Prüfen, ob korrektes Elektronik- 0x10002C0 modul gesteckt ist 2. Elektronikmodul ersetzen Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex)
  • Seite 186 Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 275 I/O-Modul 1 … n defekt I/O-Modul tauschen 0x100007A Statussignal Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 276 I/O-Modul 1 … n fehlerhaft 1.
  • Seite 187 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 0x1000095 2. Elektronikmodule prüfen 3. I/O-Modul oder Hauptelektronik Statussignal tauschen Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen...

  • Seite 188: Diagnose Zur Konfiguration

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 383 Speicherinhalt 1. Gerät neu starten 0x100016E 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Statussignal 3. T-DAT ersetzen Diagnoseverhalten Alarm Diagnoseinformation Behebungsmaßnahmen...
  • Seite 189 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 412 Download verarbeiten Download aktiv, bitte warten 0x2000204 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 431 Nachabgleich 1 … n Nachabgleich ausführen...
  • Seite 190 Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 443 Impulsausgang 1 … n 1. Prozess prüfen • 0x800008C 2. Einstellung des Impulsausgangs • 0x8000121 prüfen Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
  • Seite 191 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten 0x200000E Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 492 Simulation Frequenzausgang 1 … n...

  • Seite 192: Diagnose Zum Prozess

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prü- 0x1000276 2. Falsches I/O-Modul ersetzen Statussignal 3. Modul vom Doppelimpulsaus- Diagnoseverhalten Alarm gang auf korrekten Slot stecken Diagnoseinformation Behebungsmaßnahmen...
  • Seite 193 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 830 Sensortemperatur zu hoch Umgebungstemp. rund um Sensor- 0x80000C0 gehäuse reduzieren Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar. Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...
  • Seite 194 Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen 0x80000C6 Statussignal Diagnoseverhalten [ab Werk] Warning Diagnoseverhalten ist änderbar. Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv!
  • Seite 195 Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose- information (hex) Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 0x80000CD 2. Elektronikmodule oder Sensor prüfen Statussignal Diagnoseverhalten [ab Werk] Alarm Diagnoseverhalten ist änderbar. Diagnoseinformation Behebungsmaßnahmen Codierung der Diagnose-...

  • Seite 196: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP 12.9 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Dia- gnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  179 •...

  • Seite 197: 12.11 Ereignis-Logbuch

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  28 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  179 • Via Webbrowser →  180 •...

  • Seite 198: 12.11.2 Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP 12.11.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) •...

  • Seite 199: 12.12 Messgerät Zurücksetzen

    Proline Promass H 300 EtherNet/IP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...

  • Seite 200: 12.13 Geräteinformationen

    Diagnose und Störungsbehebung Proline Promass H 300 EtherNet/IP Optionen Beschreibung Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. S-DAT-Sicherung wieder- Wiederherstellung der Daten, die auf dem S-DAT gespeichert sind. Der Datensatz herstellen wird aus dem Speicher der Elektronik auf das S-DAT zurückgespielt.

  • Seite 201: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nloads • Folgende Details angeben: – Produktwurzel: z.B. 8H 3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.

  • Seite 202: Wartung

    Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 203: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 204: Entsorgung

    Reparatur Proline Promass H 300 EtherNet/IP 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...

  • Seite 205: Zubehör

    Proline Promass H 300 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 206: Zum Messaufnehmer

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten.  Für Einzelheiten: Betriebsanleitung BA00099D 15.2...

  • Seite 207: Systemkomponenten

    Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...

  • Seite 208: Technische Daten

    Technische Daten Proline Promass H 300 EtherNet/IP Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend...

  • Seite 209: Eingang

    Proline Promass H 300 EtherNet/IP Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
  • Seite 210 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...

  • Seite 211: Ausgang

    Proline Promass H 300 EtherNet/IP Technische Daten 16.4 Ausgang Ausgangssignal EtherNet/IP Standards Gemäß IEEE 802.3 Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv Leerlaufspannung...

  • Seite 212: Relaisausgang

    Technische Daten Proline Promass H 300 EtherNet/IP Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs-...

  • Seite 213: Frei Konfigurierbarer Ein-/Ausgang

    Proline Promass H 300 EtherNet/IP Technische Daten Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An •...

  • Seite 214: Vor-Ort-Anzeige

    Technische Daten Proline Promass H 300 EtherNet/IP Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...

  • Seite 215: Leuchtdioden (Led)

    Proline Promass H 300 EtherNet/IP Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt  Diagnoseinformation via Leuchtdioden Schleichmengenunter- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.

  • Seite 216: Energieversorgung

    Technische Daten Proline Promass H 300 EtherNet/IP 16.5 Energieversorgung Klemmenbelegung →  32 Verfügbare Gerätestecker →  32 Pinbelegung Gerätestecker →  32 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10%...

  • Seite 217: Leistungsmerkmale

    Proline Promass H 300 EtherNet/IP Technische Daten 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser mit +15 … +45 °C (+59 … +113 °F) bei 2 … 6 bar (29 … 87 psi) • Angaben laut Kalibrationsprotokoll •...
  • Seite 218 Technische Daten Proline Promass H 300 EtherNet/IP SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500 18 000 1 800 45 000 4 500 2 250 70 000 7 000 3 500...

  • Seite 219: Einfluss Messstofftempera-Massefluss Und Volumenfluss Tur V.e. = Vom Endwert

    Proline Promass H 300 EtherNet/IP Technische Daten Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Einfluss Umgebungstempe- Stromausgang ratur Temperaturkoeffizient Max. 1 μA/°C Impuls-/Frequenzausgang Temperaturkoeffizient Kein zusätzlicher Effekt. In Genauigkeit enthalten. Einfluss Messstofftempera- Massefluss und Volumenfluss v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch...
  • Seite 220 Technische Daten Proline Promass H 300 EtherNet/IP Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang.

  • Seite 221: Montage

    Proline Promass H 300 EtherNet/IP Technische Daten Beispiel maximale Messabweichung E [%] 95 100 Q [%] A0016709 Maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % vom maximalen Endwert 16.7 Montage Kapitel "Montagebedingungen" 16.8 Umgebung Umgebungstemperaturbe- →  23 reich Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger...

  • Seite 222: Stoßfestigkeit

    Technische Daten Proline Promass H 300 EtherNet/IP Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Mechanische Belastung Messumformergehäuse nicht als Steighilfe verwenden. Elektromagnetische Ver- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) Details sind in der Konformitätserklärung ersichtlich.

  • Seite 223: Schutzbehälter

    Proline Promass H 300 EtherNet/IP Technische Daten Nicht isoliert Isoliert Ausführung Tantal (Bestellmerkmal "Messrohr Mat.", 60 °C (140 °F) 150 °C (302 °F) – – 60 °C (140 °F) 110 °C (230 °F) 55 °C (131 °F) 150 °C (302 °F) Option EA) Zirkonium 702 (Bestellmerkmal "Messrohr...

  • Seite 224: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promass H 300 EtherNet/IP Durchflussgrenze Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässi- gen Druckabfall optimiert wird. Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" →  209 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts •...

  • Seite 225: Gewicht In Us-Einheiten

    Proline Promass H 300 EtherNet/IP Technische Daten Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1½ Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Gehäuse":...
  • Seite 226 Technische Daten Proline Promass H 300 EtherNet/IP Messaufnehmergehäuse • Säuren- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304) Messrohre • Zirkonium 702/R 60702 • Tantal 2.5W Prozessanschlüsse • Rostfreier Stahl, 1.4301 (304); Messstoffberührende Teile: Zirkonium 702, Tantal • Flansche in Anlehnung an EN 1092-1 (DIN 2501) / in Anlehnung an ASME B16.5 / in Anlehnung an JIS B2220 Auflistung aller erhältlichen Prozessanschlüsse →...

  • Seite 227: 16.11 Bedienbarkeit

    Proline Promass H 300 EtherNet/IP Technische Daten 16.11 Bedienbarkeit Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Bahasa (Indonesisch), Viet- namesisch, Tschechisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol-...

  • Seite 228: Kabeleinführung

    Technische Daten Proline Promass H 300 EtherNet/IP Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  205. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert.

  • Seite 229: Unterstützte Bedientools

    Proline Promass H 300 EtherNet/IP Technische Daten Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.

  • Seite 230: Zusatzinformationen Speicherkonzept

    Technische Daten Proline Promass H 300 EtherNet/IP – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration – Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspakets Extended HistoROM →  233) Sonderdokumentation Webserver →...

  • Seite 231: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 232 (Interoperabilität) Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.

  • Seite 233: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 234: 16.14 Zubehör

    16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 235: Beschreibung Geräteparameter

    Proline Promass H 300 EtherNet/IP Technische Daten Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 300 KA01339D Technische Information Messgerät Dokumentationscode Promass H 300 TI01273D Beschreibung Geräteparameter Messgerät Dokumentationscode Promass 300 GP01114D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
  • Seite 236 Technische Daten Proline Promass H 300 EtherNet/IP Inhalt Dokumentationscode Webserver SD01968D Heartbeat Technology SD01982D Konzentrationsmessung SD02004 Petroleum SD02096D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über W@M Device Viewer aufrufen →  203 • Bestellbares Zubehör mit Einbauanleitung →  205...

  • Seite 237: Stichwortverzeichnis
