CONATEX LERNSYSTEME Transfodemo 2 Bedienungsanleitung Seite 9

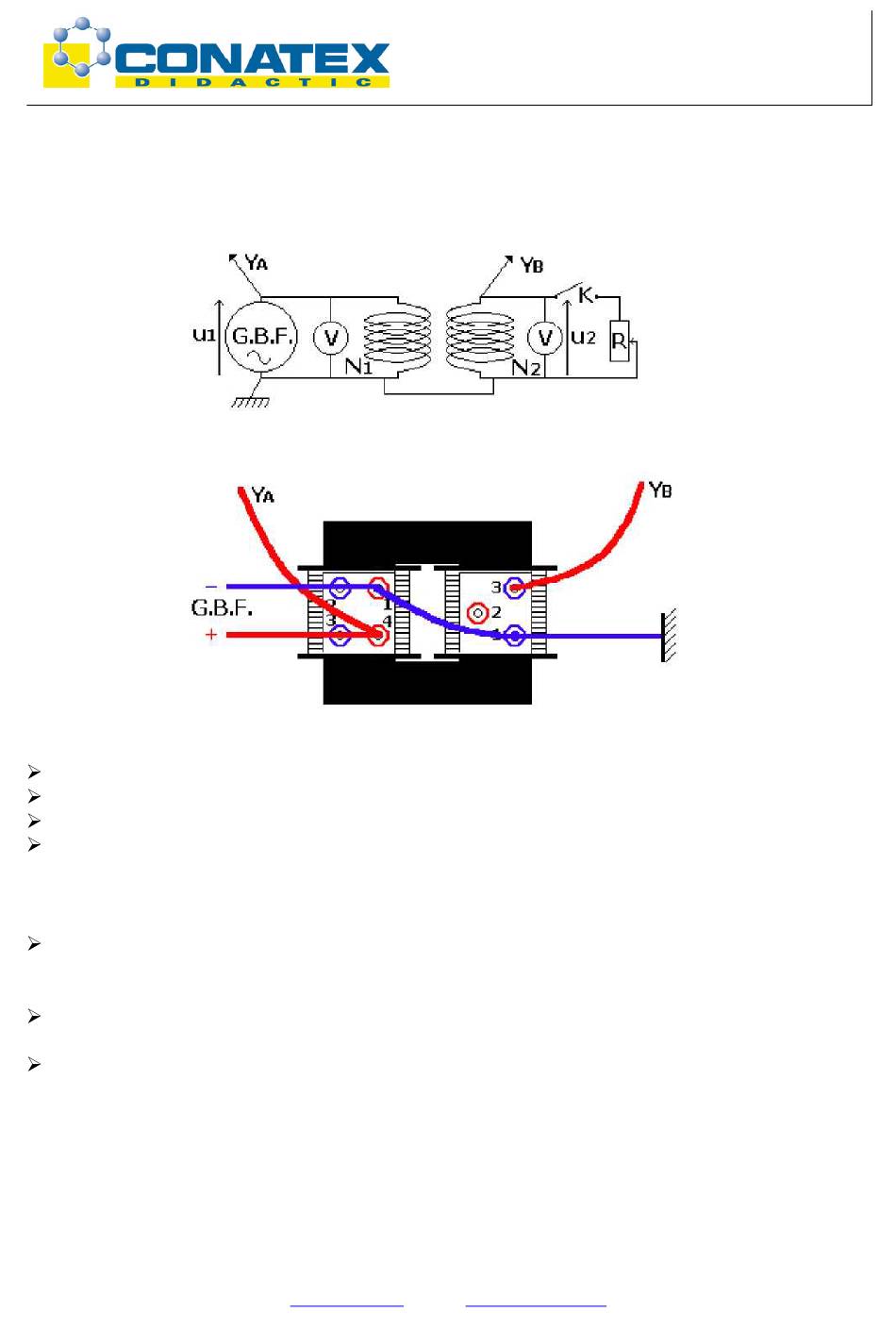

Der realisierte Versuchsaufbau:
G.B.F. = Niederfrequenzgenerator
G.B.F. = Niederfrequenzgenerator
Stellen Sie die Frequenz des Niederfrequenzgenerators auf 50 Hz ein
Stellen Sie die horizontale Abtastung des Oszilloskops auf 5 ms/cm ein.
Wählen Sie die Stärke 0,2 V/cm im Punkt A und 1 V/cm im Punkt B.
Stellen Sie die Amplitude der vom Niederfrequenzgenerator erzeugten
Sinusspannung auf 0,3 V ein.
Feststellungen:
Die an den Ankerklemmen erzeugte Spannung ist ebenfalls sinusförmig und weist
die gleiche Schwingung (also die gleiche Periode und die gleiche Frequenz) wie die
Spannung an den Klemmen des Induktors auf.
Die Amplitude der induzierten Spannung liegt deutlich über der vom
Niederfrequenzgenerator erzeugten.
Die Spannung an den Klemmen des Induktors ist phasenverkehrt zur Spannung an
den Klemmen des Ankers.
Vorgehensweise:
Entfernen Sie die Anschlüsse des Oszilloskops und bringen Sie die beiden Voltmeter an.
Variieren Sie die Spannungsamplitude des Induktors und messen Sie die entsprechenden
Werte der Effektivspannungen U1 und U2; tragen Sie die Werte in die Tabelle ein.
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
Schalter K eingeschaltet
www.conatex.com - email:
Seite 9 von 23
Bedienungsanleitung
BAD_2003099 Aufbautransformator Transfodemo
