2. Anwendungsgebiete für das Phänomen der Induktion

2.1 Der perfekte Einphasentransformator

Beschreibung:

Ein Transformator besteht aus einer Grundplatte aus Eisen (Magnetstromkreis), auf der
zwei Spulen aufgewickelt sind; die Platte besteht aus dünnen, übereinander angeordneten
Blechlamellen, die durch einen Überzug voneinander isoliert wurden; Der Transformator
dient dazu, die von den Spulen erzeugten Magnetfeldlinien zu kanalisieren; sein Aufbau ist
durch eine aus dünnen Lagen bestehende Struktur gekennzeichnet, mit denen die
Foucault-Ströme begrenzt werden sollen (siehe Absatz 2.2), und er besteht aus
Siliziumstahl, um die Verluste durch Hysterese zu verringern.
Die Primärspule ist mit der Spannungsquelle verbunden und umfasst N1 Windungen.
Die Sekundärspule ist mit dem Verbraucherstromkreis verbunden und umfasst N2
Windungen.

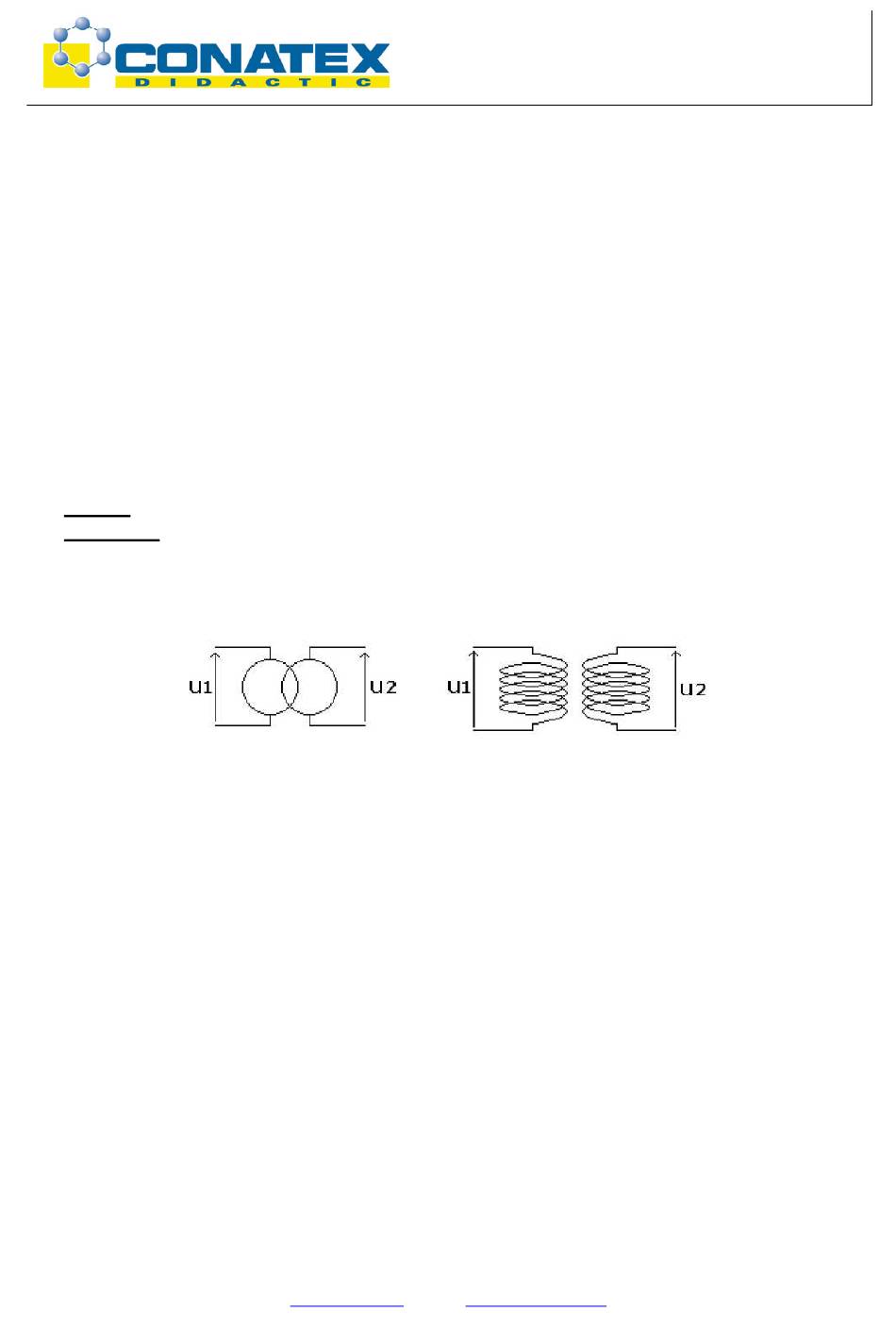

Ein Transformator wird durch eines der beiden folgenden Symbole dargestellt:
Untersuchung des Transformators:
ausgeschaltet:
Verwendetes Material:
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
im Koffer
eine Spule mit 72 Windungen
eine Spule mit 600 Windungen
die Platte
zusätzlich
zwei Universalmessgeräte
ein Niederfrequenzgenerator
ein Schalter
ein Oszilloskop
drei BNC-Stecker, drei rote Kabel, vier schwarze Kabel
einen Regelwiderstand mit 100 Ω
