CONATEX LERNSYSTEME Transfodemo 2 Bedienungsanleitung Seite 4

Setzen Sie den Weicheisenkern in die Spule und führen Sie den Magneten an die
Spule; Sie werden feststellen, dass die Nadel des Amperemeters wesentlich
deutlicher ausschlägt (da der Magnet nicht mehr in die Spule eingeführt werden
kann, muss der Magnet an den Ausgang der Spule gebracht werden und ruckartig
wieder entfernt werden, zunächst ohne Weicheisenkern, dann mit Weicheisenkern).
Ersetzen Sie das Amperemeter durch ein Voltmeter oder durch ein Oszilloskop und
beginnen Sie noch einmal von vorn.
Beginnen Sie noch einmal von vorn und verändern Sie dabei die Anzahl der
Windungen der Spule; Sie werden feststellen, dass die Stärke des induzierten
Stroms (oder die Stärke der induzierten Spannung an den Klemmen der Spule)
abnimmt, wenn man die Anzahl der Windungen verringert.
Wenn Sie über einen zweiten Stabmagneten verfügen, beginnen Sie noch einmal
von vorn, wobei die beiden Magneten aneinander haften; Sie werden feststellen,
dass sich das Phänomen noch verstärkt.
Varianten:

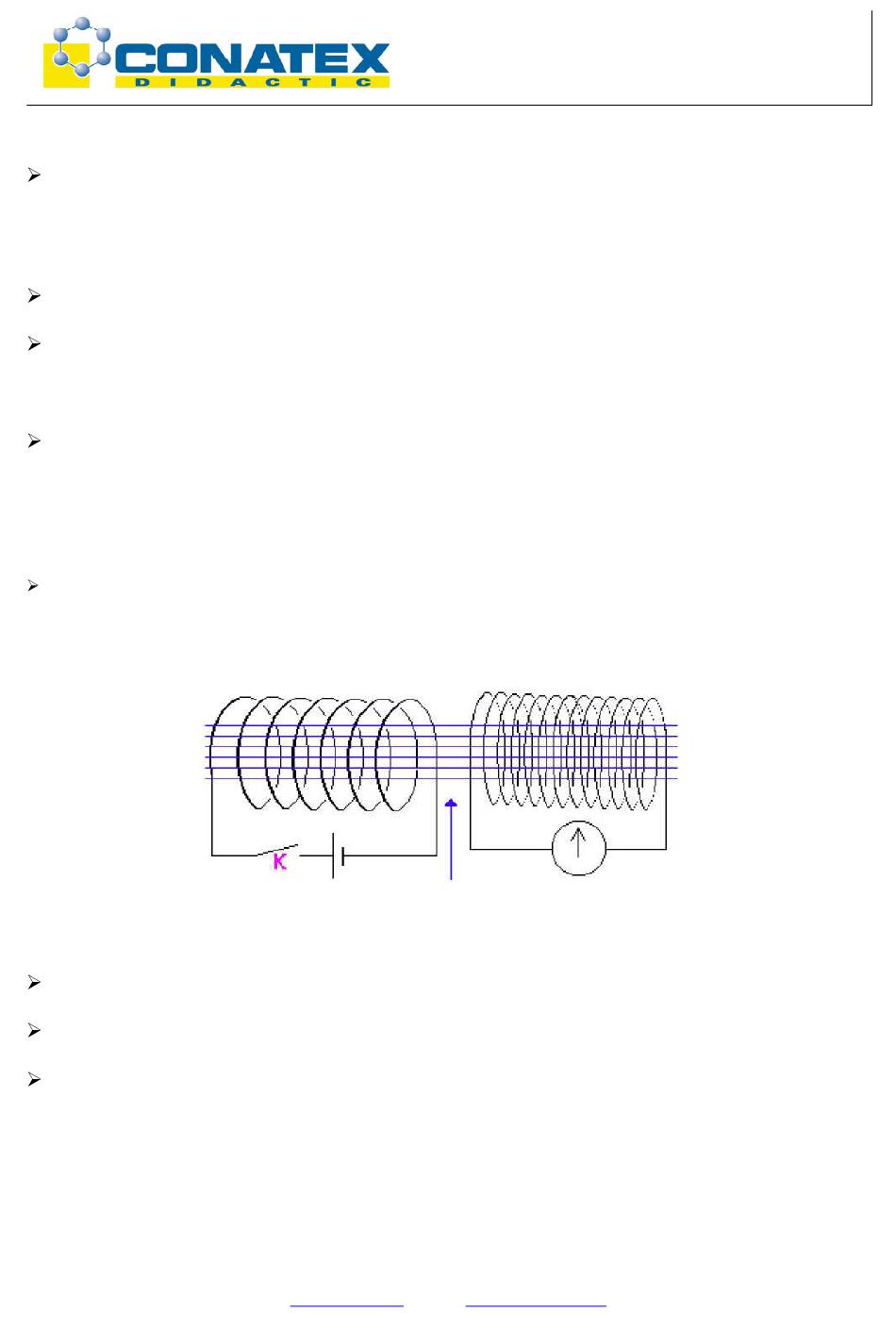

Statt einen Magneten zu verwenden, kann man die gleichen Effekte mit Hilfe eines
Elektromagneten erreichen; um einen Elektromagneten zu realisieren, verwendet
man die zweite Spule mit 600 Windungen und baut die Versuchsanordnung wie folgt
auf:
Primärstromkreis
Induzierend
Schalten Sie den Schalter K aus und Sie werden feststellen, dass ein induzierter
Strom in der zweiten Spule fließt; ebenso beim Einschalten von K.
Bei einem stabilen Zustand im Primärstromkreis (I bleibt konstant) fließt im
Sekundärstromkreis kein induzierter Strom mehr.
Führen Sie den Weicheisenkern in die beiden Spulen ein und Sie werden feststellen,
dass sowohl beim Ausschalten als auch beim Einschalten von K ein induzierter Strom
in der zweiten Spule generiert wird, allerdings noch in verstärktem Maße.
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
Weicheisenkern
www.conatex.com - email:
Seite 4 von 23
Bedienungsanleitung
BAD_2003099 Aufbautransformator Transfodemo
Sekundärstromkreis
induziert
