CONATEX LERNSYSTEME Transfodemo 2 Bedienungsanleitung Seite 2

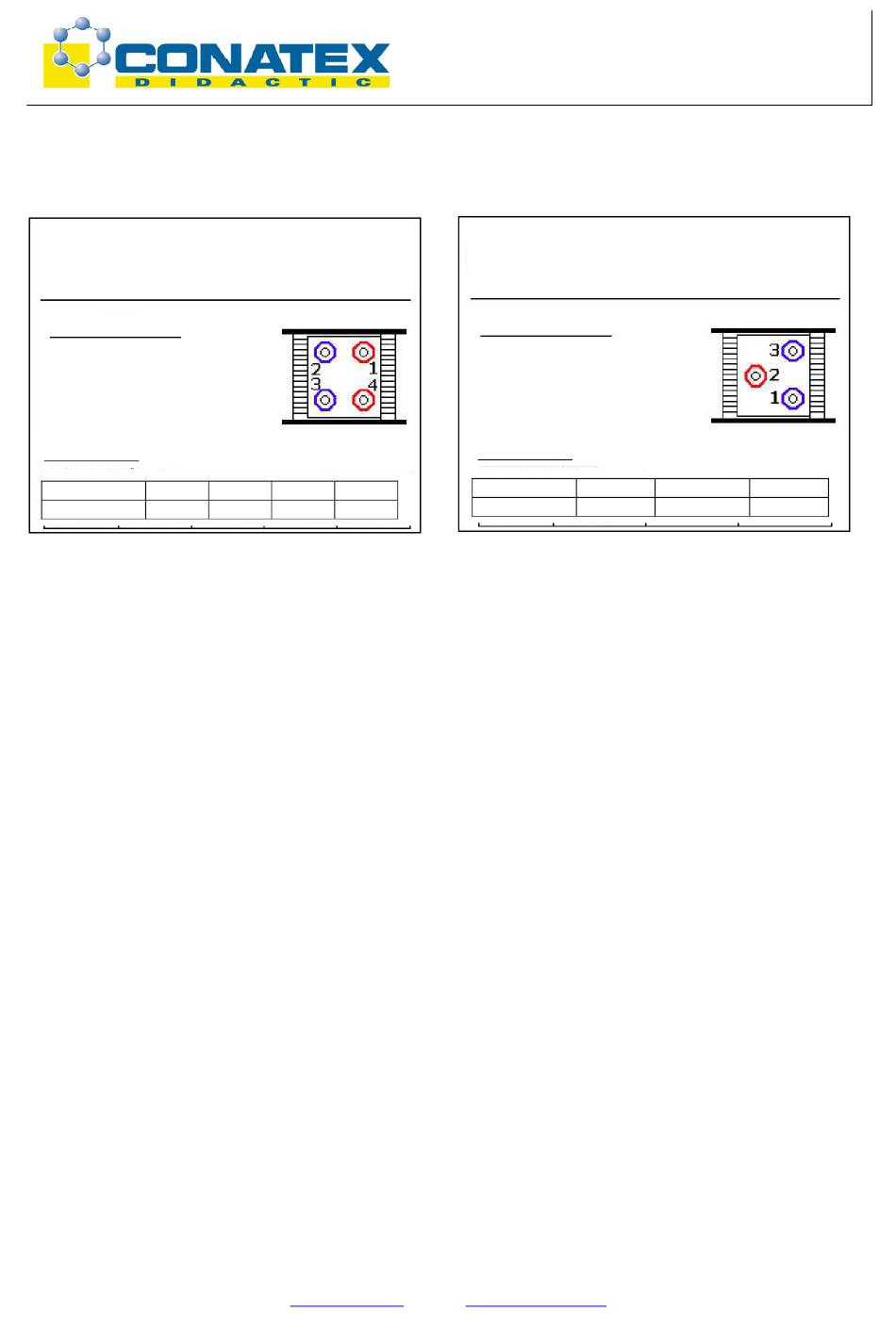

Die Spulen weisen folgende technische Daten auf:
Spule mit 72 Windungen, 2003976
Technische Daten:
- 72 Windungen
- 0,18 mH
- I max.: 4 A
- Drahtdurchmesser: 1,4 mm
Anschlüsse:
Klemmen 3 – 4
Windungen 18
Der Koffer enthält zwei Spulen jeder Sorte; der Widerstand der Spule mit 72 Windungen
liegt bei ca. 0,30 Ω, ihre maximale Betriebsspannung beträgt 12 V. Die Spule mit 600
Windungen hat einen Widerstand von ca. 5,80 Ω, und ihre maximale Betriebsspannung
beträgt 110 V.
Achtung: Wenn man Spannungen über 30 V eff. oder eine Spitzenspannung von
42,4 oder 60 V Gleichspannung nutzen muss, ist unbedingt auf eine
Umgebung zu achten, in der der Anwender vor Stromschlägen
geschützt ist: absolut sichere Litzen, absolut sichere Hülsen,
Differentialtastkopf für das Oszilloskop, Messgeräte der Klasse II.
THEMENVORSCHLÄGE
1. Elektromagnetische Induktion
2. Anwendungsgebiete für das Phänomen der Induktion
2.1 Einphasentransformator
2.2 Funktionsprinzip des Wechselstromgenerators
2.3 Foucault-Ströme
3. Selbstinduktion
3.1 Experimenteller Beweis
3.2 Messung der Induktivität
4. Metallschmelze
5. Schweißen
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
2 – 3 1 – 2 1 – 4
24 30 72
www.conatex.com
Bedienungsanleitung
BAD_2003099 Aufbautransformator Transfodemo
Spule mit 600 Windungen, 2003970
Technische Daten:
- 600 Windungen
- 12 mH
- I max.:0,8 A
- Drahtdurchmesser: 0,65 mm
Anschlüsse:
Klemmen
Windungen
- email: didactic@conatex.com
Seite 2 von 23
1 – 2 2 – 3
200 400
®
2
1 – 3
600
