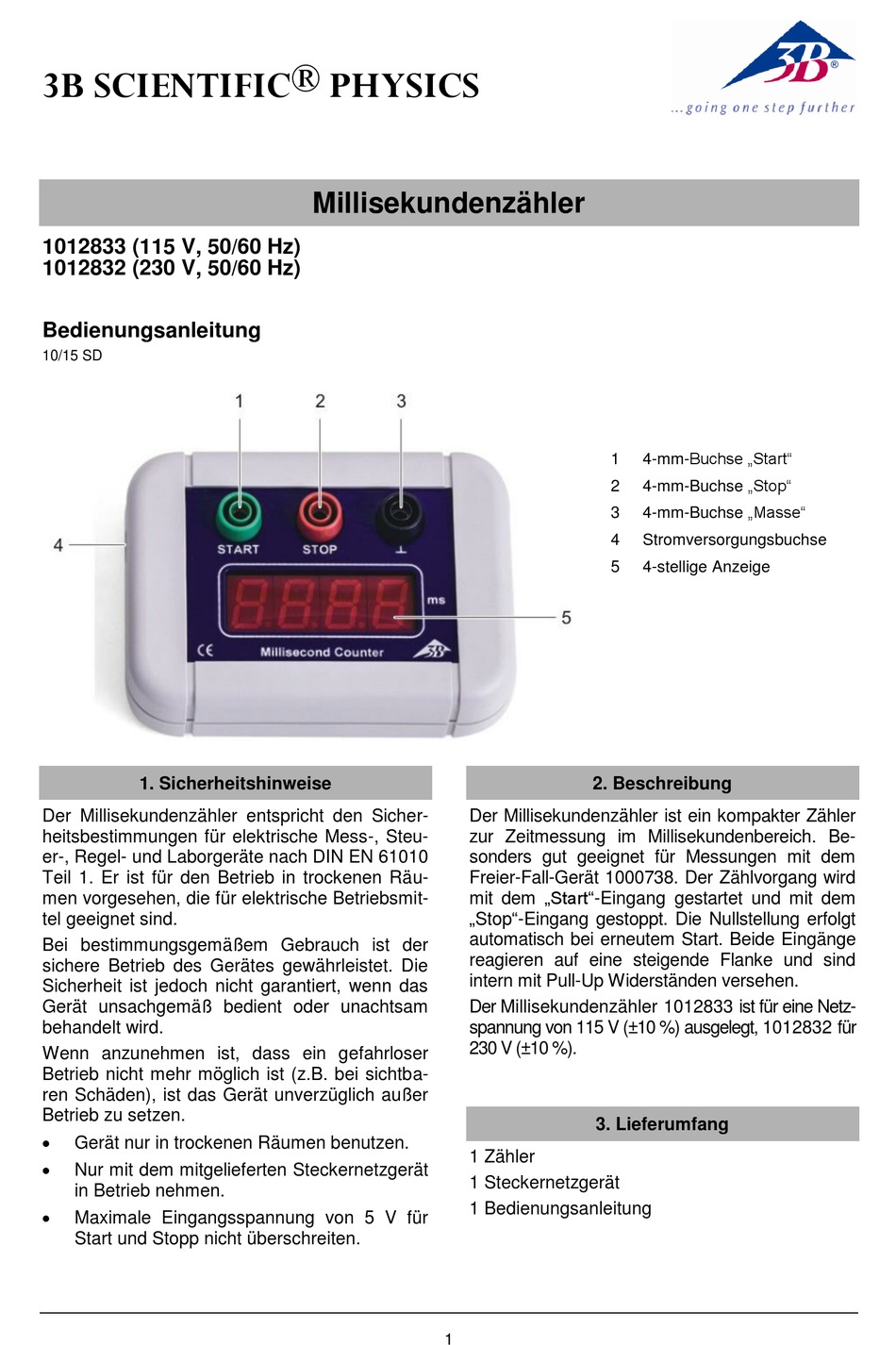

3B SCIENTIFIC PHYSICS 1012833 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
1012833 (115 V, 50/60 Hz)
1012832 (230 V, 50/60 Hz)
Bedienungsanleitung
10/15 SD
1. Sicherheitshinweise
Der Millisekundenzähler entspricht den Sicher-
heitsbestimmungen für elektrische Mess-, Steu-
er-, Regel- und Laborgeräte nach DIN EN 61010
Teil 1. Er ist für den Betrieb in trockenen Räu-
men vorgesehen, die für elektrische Betriebsmit-
tel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist das Gerät unverzüglich außer
Betrieb zu setzen.

Gerät nur in trockenen Räumen benutzen.

Nur mit dem mitgelieferten Steckernetzgerät
in Betrieb nehmen.

Maximale Eingangsspannung von 5 V für
Start und Stopp nicht überschreiten.
Millisekundenzähler
Der Millisekundenzähler ist ein kompakter Zähler
zur Zeitmessung im Millisekundenbereich. Be-
sonders gut geeignet für Messungen mit dem
Freier-Fall-Gerät 1000738. Der Zählvorgang wird
mit dem „Start"-Eingang gestartet und mit dem
„Stop"-Eingang gestoppt. Die Nullstellung erfolgt
automatisch bei erneutem Start. Beide Eingänge
reagieren auf eine steigende Flanke und sind
intern mit Pull-Up Widerständen versehen.
Der Millisekundenzähler 1012833 ist für eine Netz-
spannung von 115 V (±10 %) ausgelegt, 1012832 für
230 V (±10 %).
1 Zähler
1 Steckernetzgerät
1 Bedienungsanleitung
1
4-mm-Buchse „Start"
1
4-mm-Buchse „Stop"
2
4-mm-Buchse „Masse"
3
4 Stromversorgungsbuchse
5 4-stellige Anzeige
2. Beschreibung
3. Lieferumfang
