Anschlussleitungen mit Buchse (female)
M12, 5-polig – 5 x 0,34 mm²
Leitungslänge
5,0 m
10,0 m
Weitere Ausführungen in anderen Längen und mit gewinkeltem Leitungsabgang auf Anfrage erhältlich.
4.5 Wiring examples
The application examples shown are suggestions. They however do not release the user from carefully checking
whether the switchgear and its set-up are suitable for the individual application. The application examples shown
are suggestions.

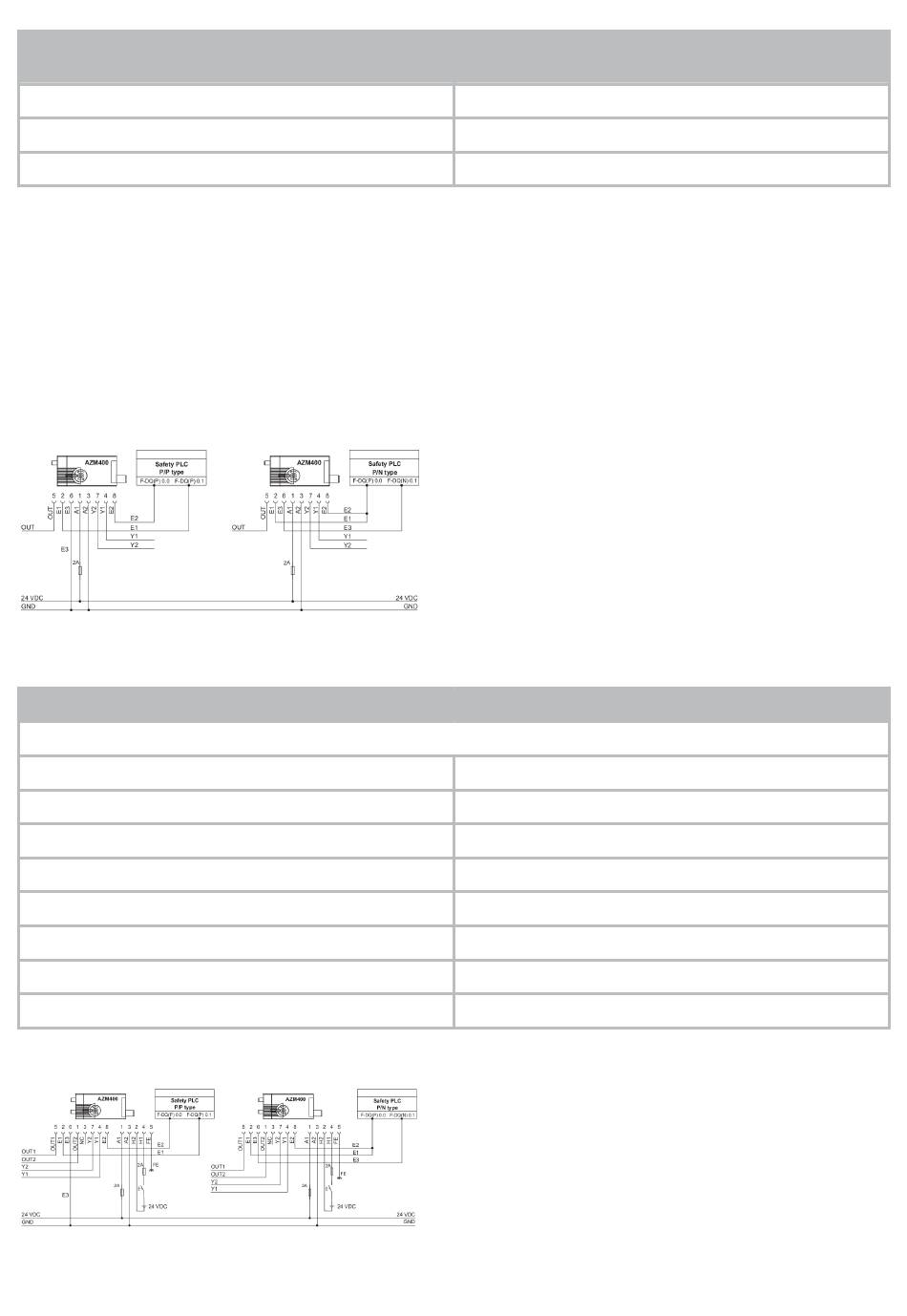

Anschlussbeispiel 1: AZM400Z-ST
Legende Anschlussbelegung
Einbaustecker M12, 8-polig
A1
A2
E1
E2
E3
Y1
Y2
OUT
Anschlussbeispiel 2: AZM400Z-ST2
Bestellnummer
103010816
103010818
U
B
GND
Steuereingang 1
Steuereingang 1
Steuereingang 2
Sicherheitsausgang 1
Sicherheitsausgang 2
Diagnoseausgang
21-27
